Air Cleaner Outlet Duct Replacement
Air Cleaner Outlet Duct Replacement

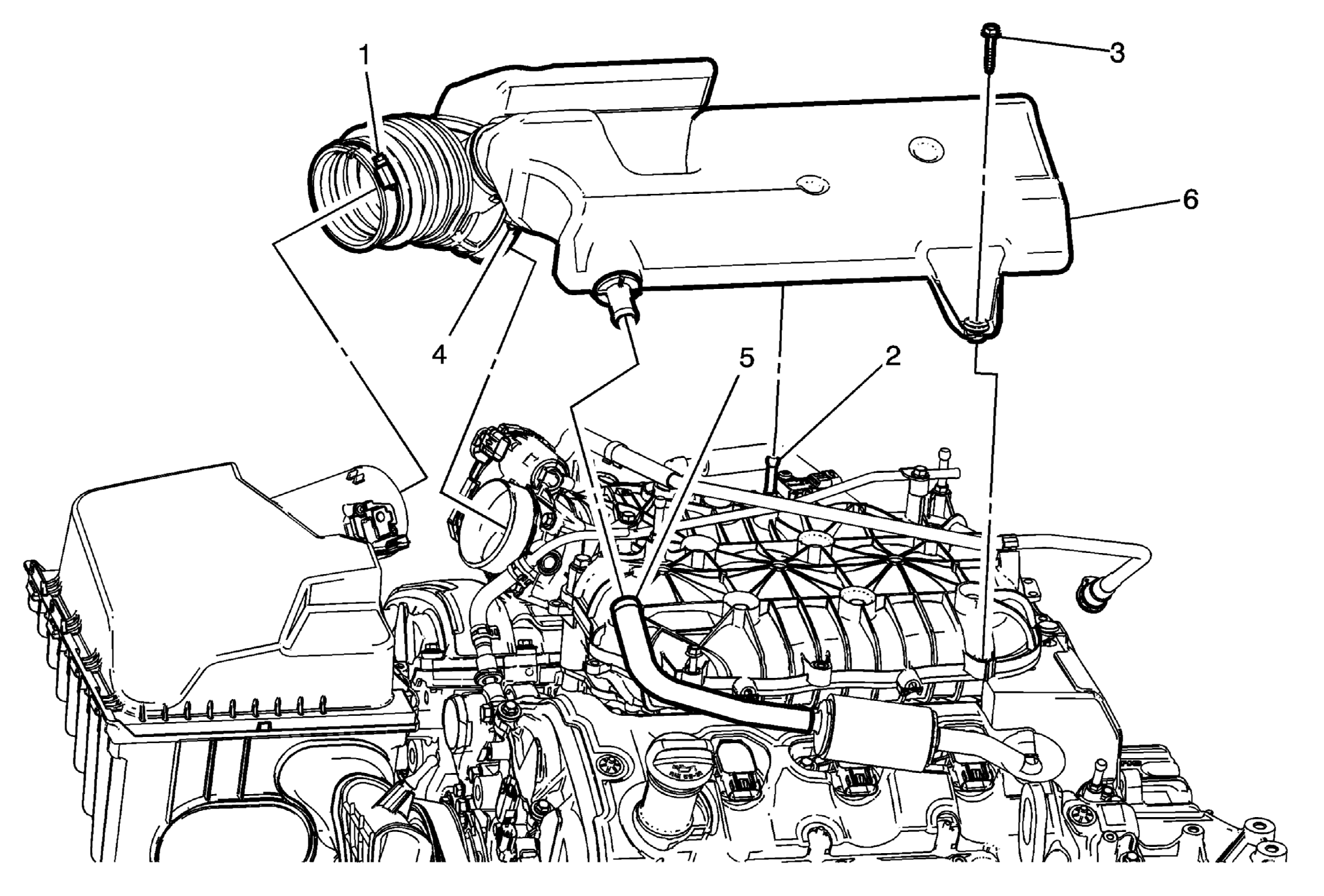

| Callout | Component Name |
|---|---|
| Preliminary Procedure Remove the intake manifold cover. Refer to Intake Manifold Cover Replacement . |
|
| 1 | Air Cleaner Outlet Duct Clamp
NOTE:
Ensure alignment tab is properly aligned to air cleaner alignment ribs. Tighten 4 N.m (35 lb in) |
| 2 | Engine Manifold Stud Procedure Push rear grommet over stud on engine manifold. |
| 3 | Air Cleaner Outlet Duct Bolt Tighten 10 N.m (7 lb ft) |
| 4 | Air Cleaner Outlet Duct Clamp
CAUTION:
Refer to Fastener Caution . Tighten 4 N.m (35 lb in) |
| 5 | PCV Inlet Tube |
| 6 | Air Cleaner Outlet Duct
NOTE:
1/4 wave tuner on duct should be parallel with front of dash as well as engine cover should have approximately 9 mm clearance to engine cover. |
