Front Axle Propeller Shaft Heat Shield Replacement

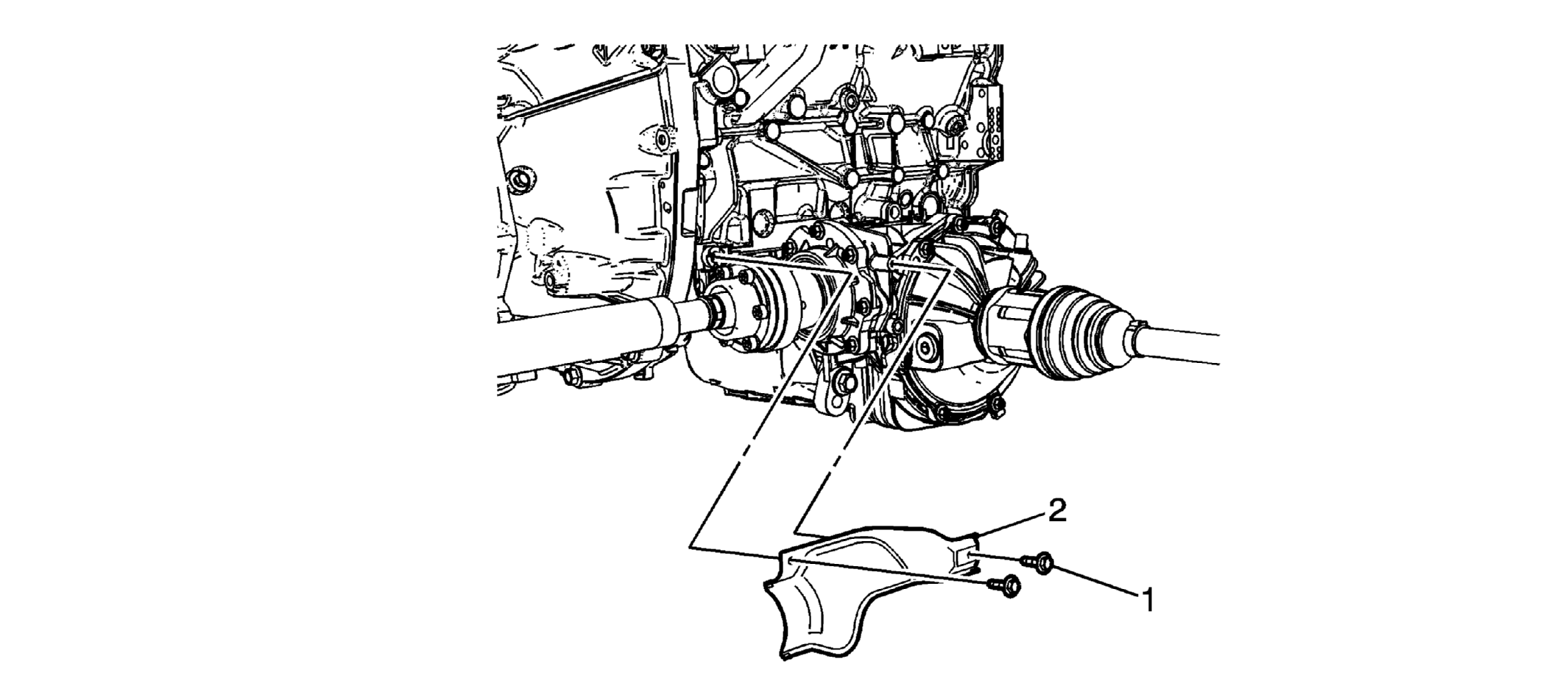

Fig 1: Front Axle Propeller Shaft Heat Shield
GM1974625Courtesy of GENERAL MOTORS COMPANY
Front Axle Propeller Shaft Heat Shield Replacement

Callout Component Name

Preliminary Procedure

  1. Raise and support the vehicle. Refer to Lifting and Jacking the Vehicle .
  2. Remove the right catalytic convertor. Refer to Catalytic Converter Replacement - Right Side .
1 Front Axle Propeller Shaft Heat Shield Bolt (Qty: 2)
CAUTION:

Refer to Fastener Caution .


Tighten
9 N.m (80 lb in)
2 Front Axle Propeller Shaft Heat Shield
