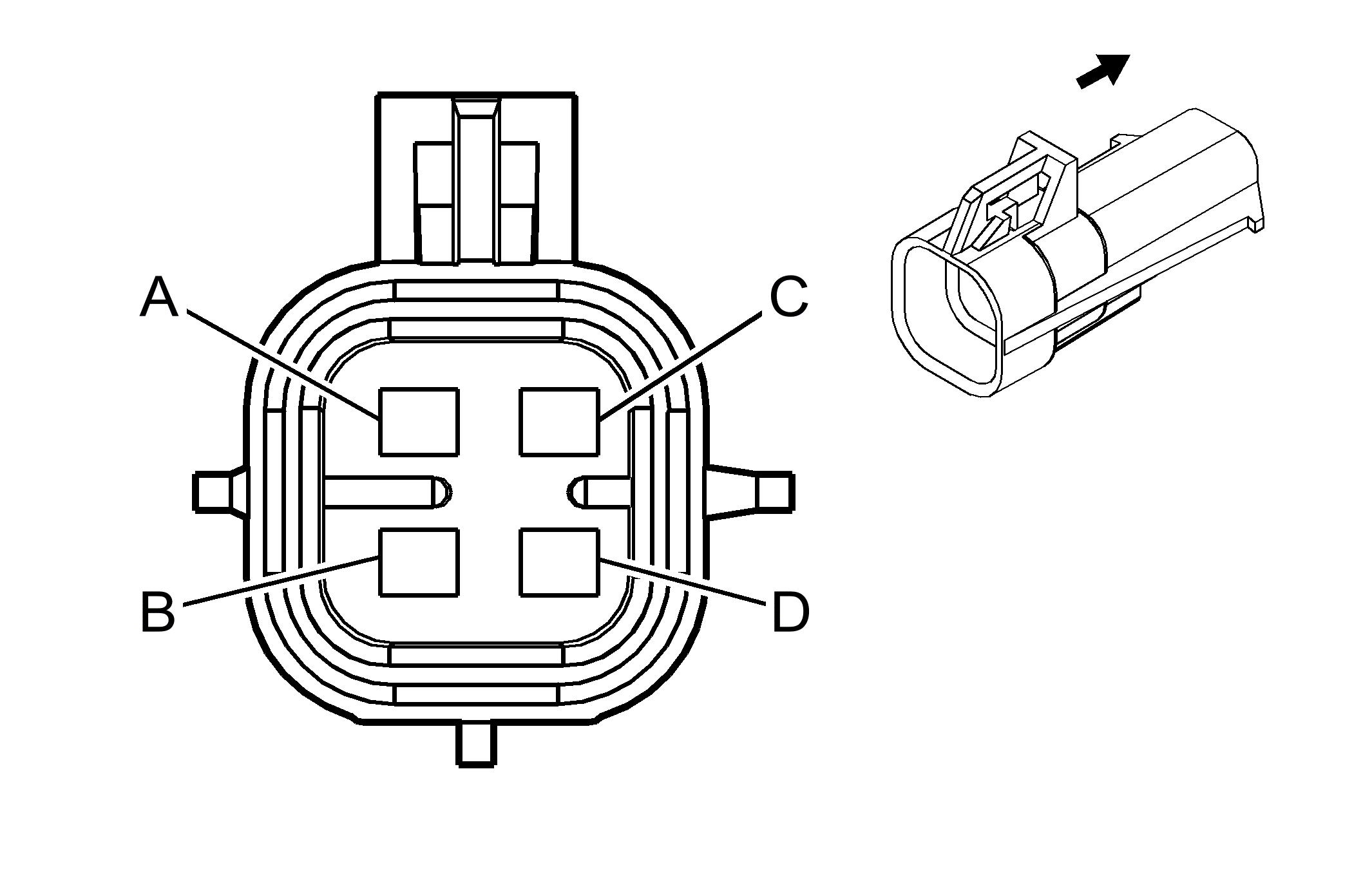

Heated Oxygen Sensor (HO2S) - Bank 1 Sensor 2
Courtesy of GENERAL MOTORS CORP. Heated Oxygen Sensor (HO2S)- Bank 1 Sensor 2
| Pin |
Wire |
Circuit |
Function |
| A |
0.5 TN/WH |
1669 |
HO2S Low Signal- Bank 1 Sensor 2 |
| B |
0.5 PU/WH |
1668 |
HO2S High Signal- Bank 1 Sensor 2 |
| C |
0.5 GY/WH |
3122 |
HO2S Heater Low Control- Bank 2 Sensor 1 |
| D |
0.5 PK |
1539 |
Ignition Voltage |
Connector Part Information
- Harness Type: Chassis (MYC)
- Harness Type: Engine (except MYC)
- OEM Connector: 15326423
- Service Connector: 88988140
- Description: 4-Way M Metri-Pack 150 Series, Sealed (GY)
|
Terminal Part Information
- Terminated Lead: 13575420
- Release Tool: J-38125-12A
- Diagnostic Test Probe: J-35616-3 (GY)
- Terminal/Tray: 12045773/2
- Core/Insulation Crimp: E/1
|
