Control Units
CONTROL UNITS LOCATION
| Component | Location |
|---|---|
| Auxiliary Body Control Module | Right rear quarter panel area, under trim panel. |
| Blower Motor Control Module (4) | Lower left side of blower motor. See Figure. |
| Body Control Module | On lower left side of dash. See Figure. |

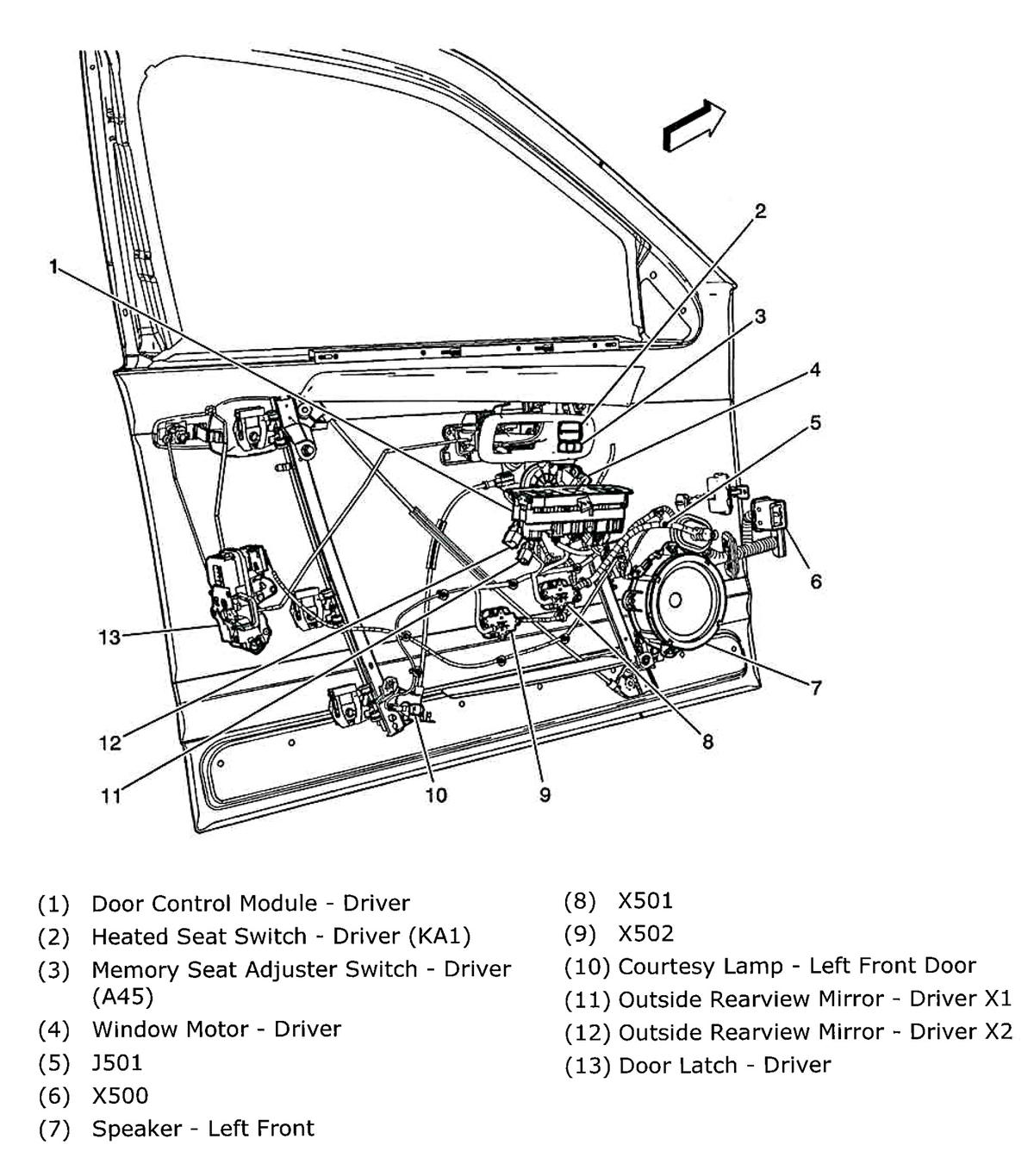

| Door Control Module - Driver | Inside driver's door panel. See Figure. |

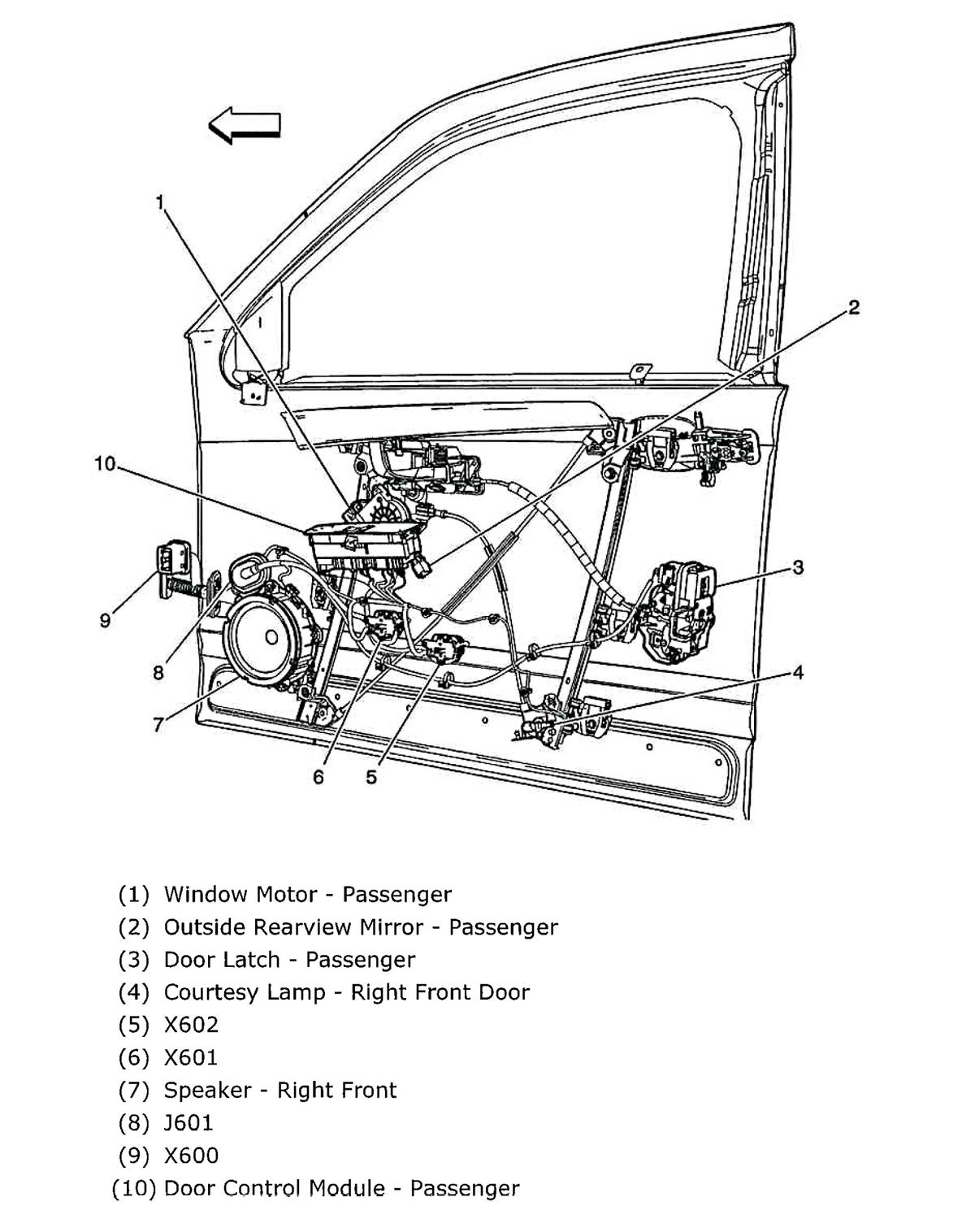

| Door Control Module - Passenger | Inside passenger front door panel. See Figure. |
| Electronic Brake Control Module (EBCM) | Right front lower corner of engine compartment. See Figure. |
| Electronic Suspension Control (ESC) Module (10) | Right rear quarterpanel, behind trim panel. See Figure. |
| Engine Control Module (ECM) (3.6L) | Right side of engine. See Figure. |
| Engine Control Module (ECM) (4.6L) | On left front frame rail. See Figure. |

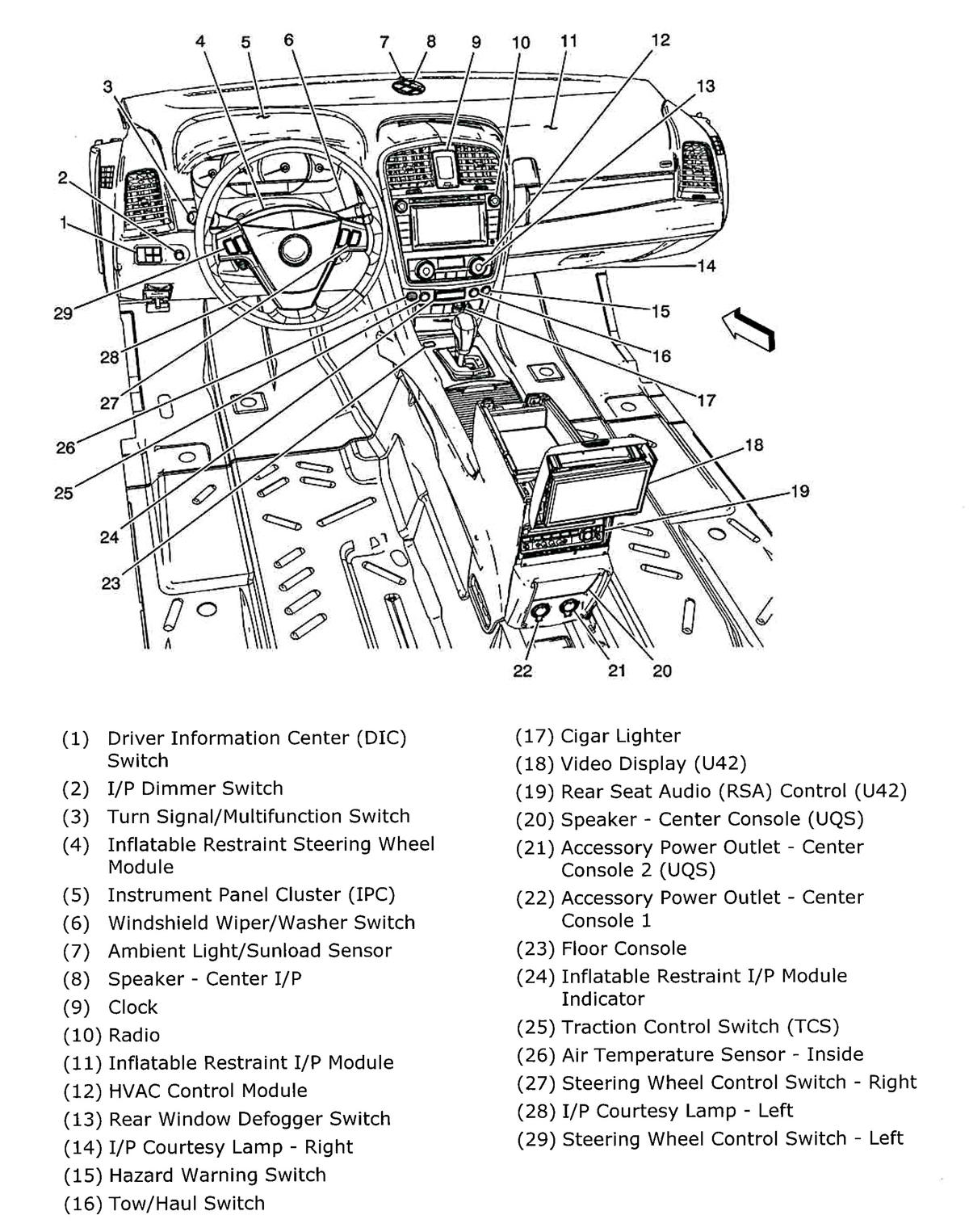

| HVAC Control Module | Center of dash, under radio. See Figure. |
| Inflatable Restraint I/P Module | Behind right side of dash. See Figure. |
| Inflatable Restraint Roof Rail Module - Left Rear | On roof rail, above left "B" pillar. See Figure. |
| Inflatable Restraint Roof Rail Module - Right Rear | On roof rail, above right "B" pillar. See Figure. |

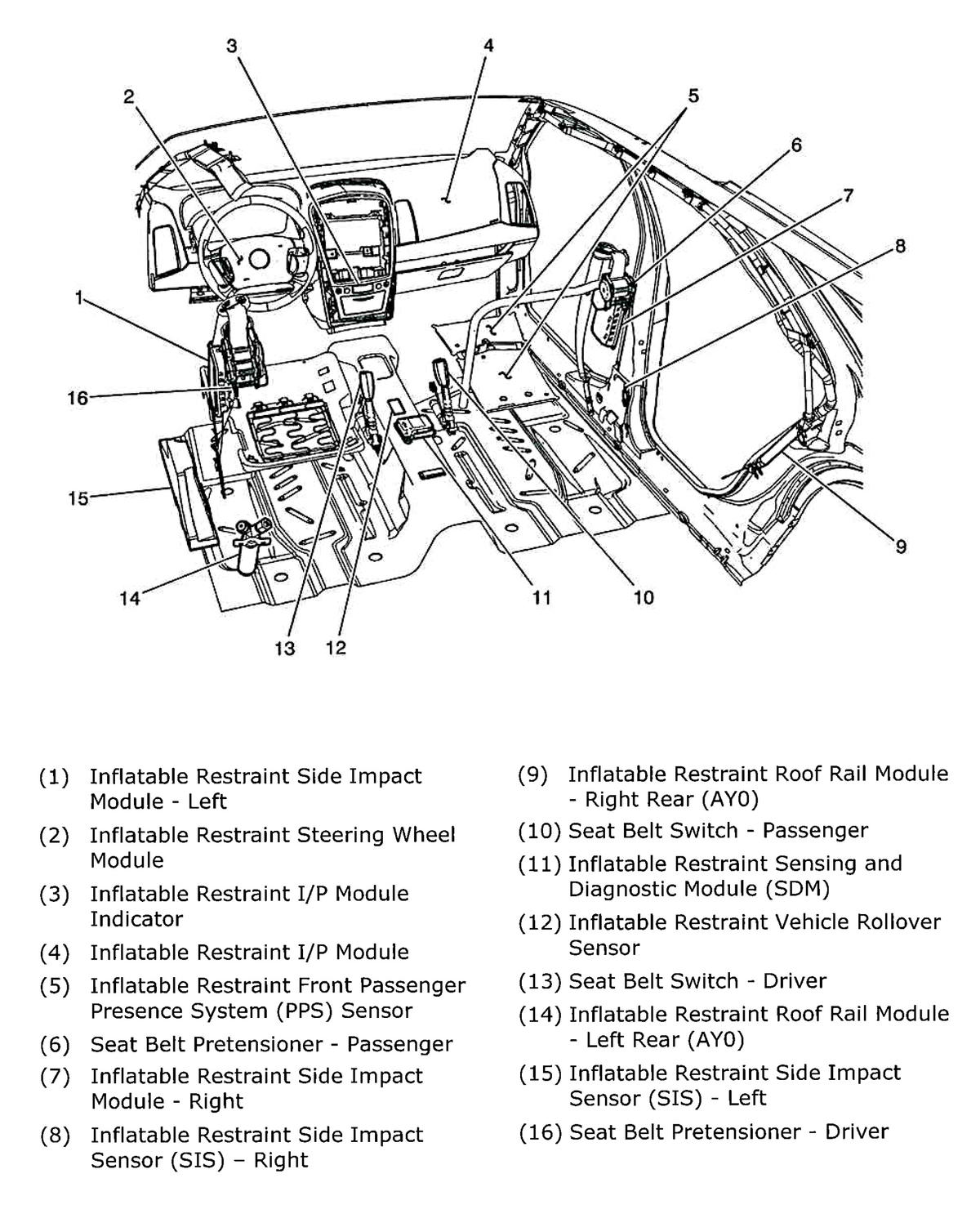

| Inflatable Restraint Sensing & Diagnostic Module (SDM) | Under center console. See Figure. |
| Inflatable Restraint Side Impact Module - Left (10) | Left side of driver's seat back. See Figure. |
| Inflatable Restraint Side Impact Module - Right (1) | Right side of passenger seat back. See Figure. |
| Inflatable Restraint Side Impact Sensing Module (SISM) - Right (Left Similar) | Base of "B" pillar. See Figure. |
| Inflatable Restraint Steering Wheel Module (1) | Center of steering wheel. See Figure. |
| Liftgate Module | Left rear quarterpanel. See Figure. |
| Memory Seat Module (MSM) | Under driver's seat. See Figure. |
| Radio Antenna Module - Left (10) | On left headliner rear quarter window. See Figure. |
| Radio Antenna Module - Right (9) | On right headliner rear quarter window. See Figure. |
| Rear Object Sensor Control Module | Left rear quarterpanel area. See Figure. |
| Rear Seat Audio (RSA) Module | Rear of center console. |
| Rear Seat Control Module (6) | Under 3rd row seat, on track frame. See Figure. |
| Remote Control Door Lock Receiver (RCDLR) (4) | Right rear quarterpanel. See Figure. |

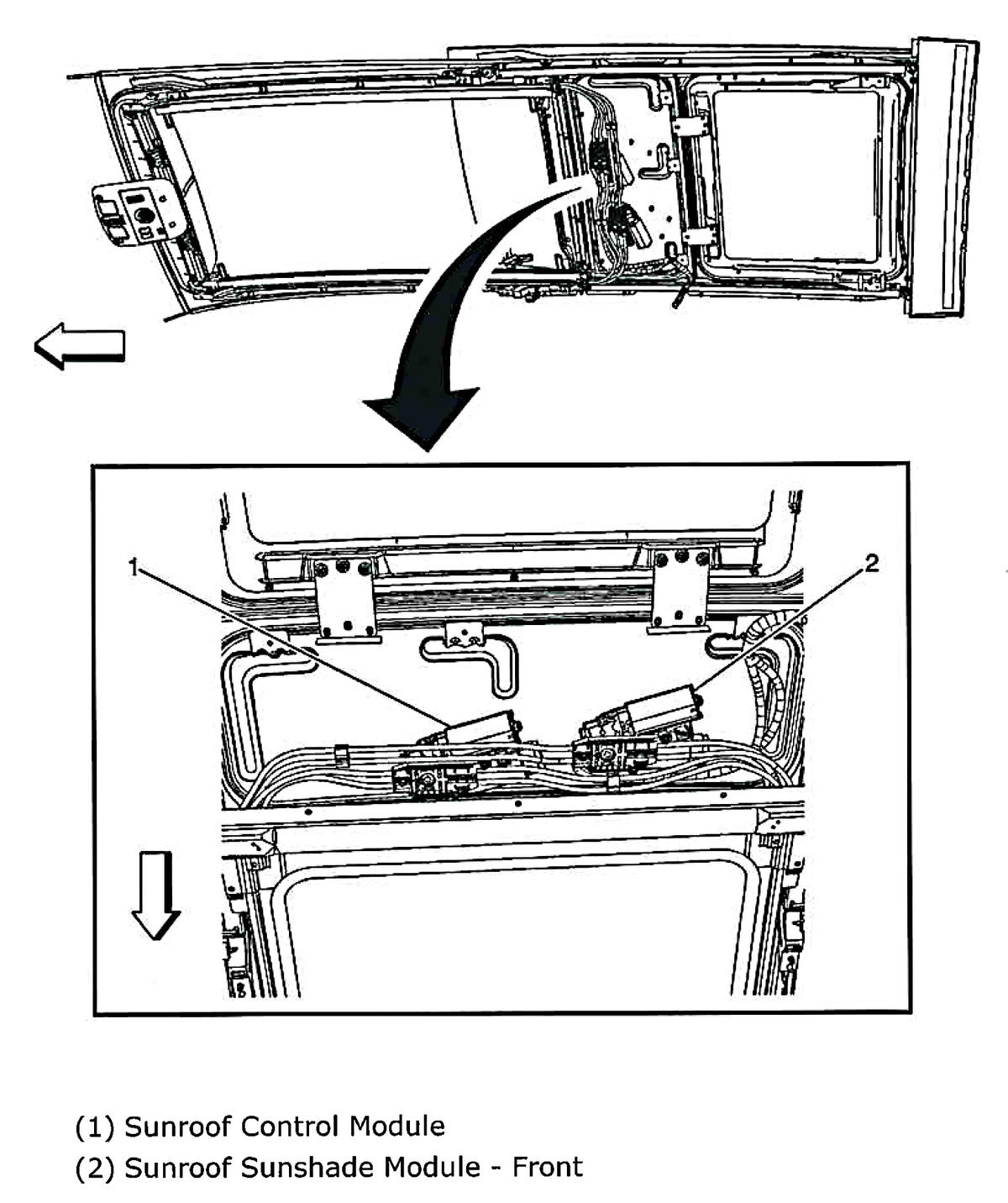

| Sunroof Control Module | Under headliner, in back of front sunroof. See Figure. |
| Sunroof Sunshade Module - Front | Under headliner, between front and rear sunroof. See Figure. |
| Television Antenna Module | Behind left quarter trim panel. See Figure. |
| Theft Deterrent Module (TDM) (7) | Right side of steering column. See Figure. |
| Transmission Control Module (TCM) (5L40-E) | Right front of engine compartment. See Figure. |
| Transmission Control Module (TCM) (6L50) | Transmission, part of control solenoid valve assembly. |
| Vehicle Communication Interface Module (VCIM) (7) | Right rear corner of vehicle. See Figure. |
