Control Units
CONTROL UNITS LOCATION
| Component | Location |
|---|---|
| Auxiliary Body Control Module | In right rear quarter panel area, under trim panel. |

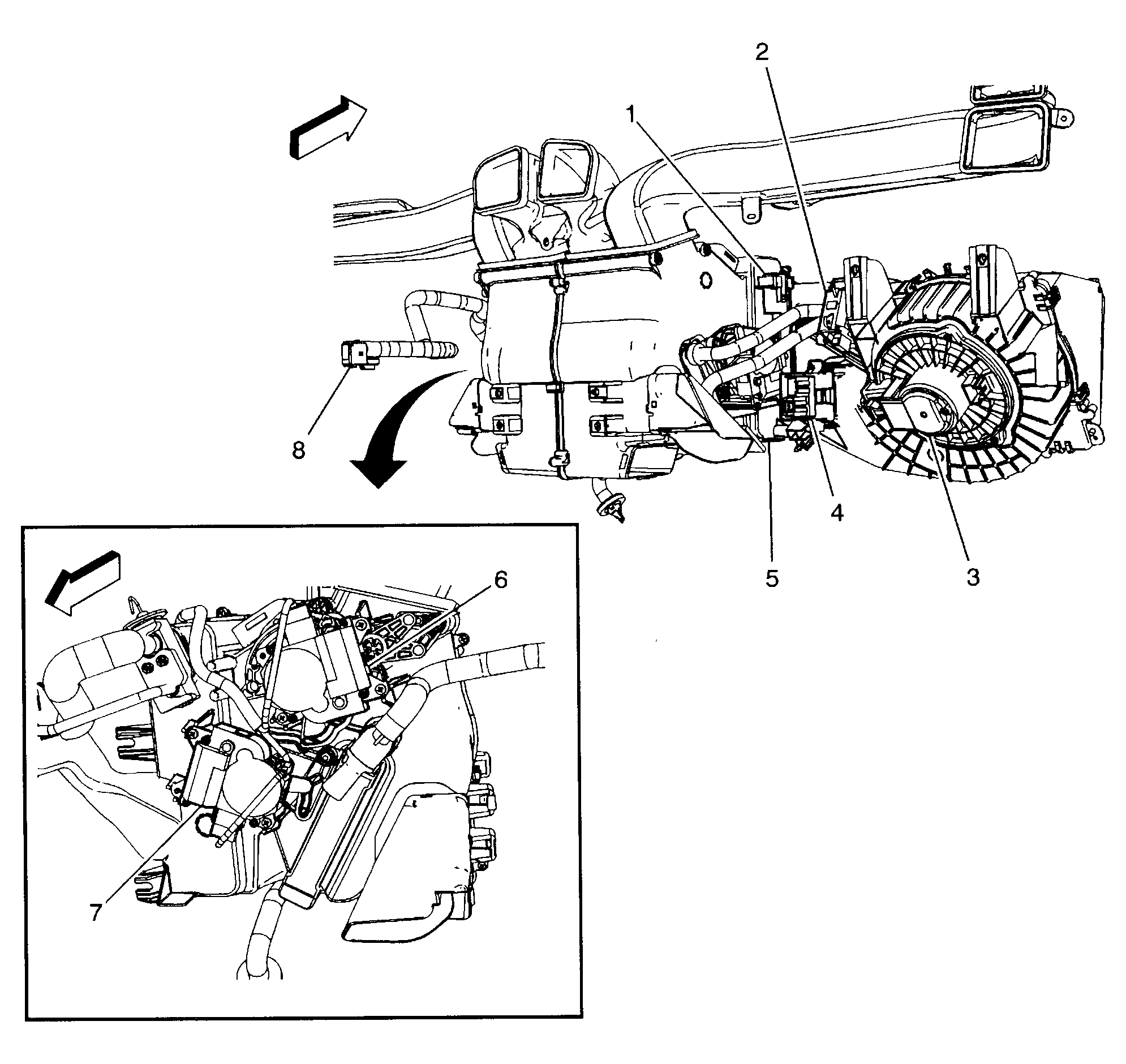

| Blower Motor Control Module (4) | At lower left side of blower motor. See Figure. |

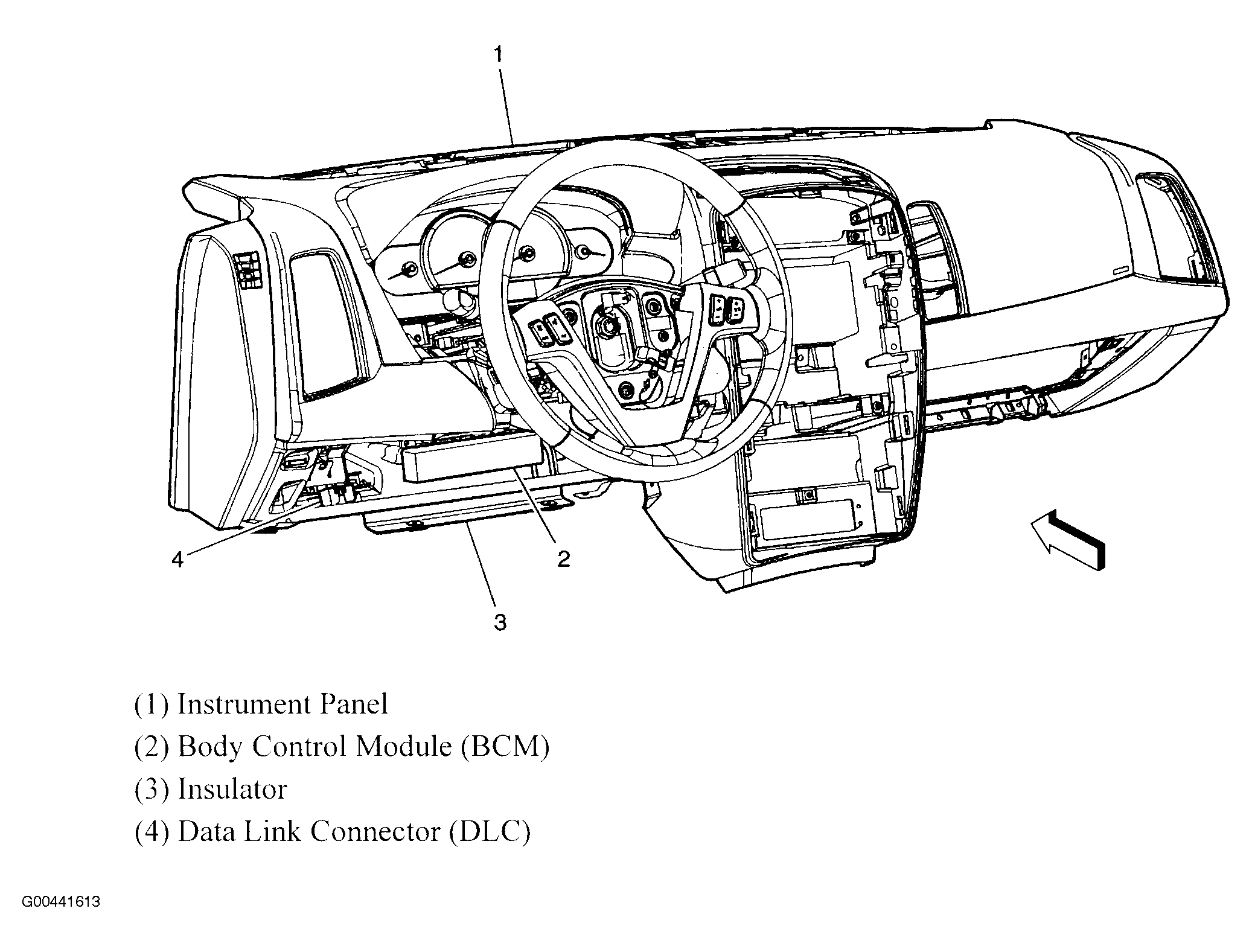

| Body Control Module | On lower left side of dash. See Figure. |

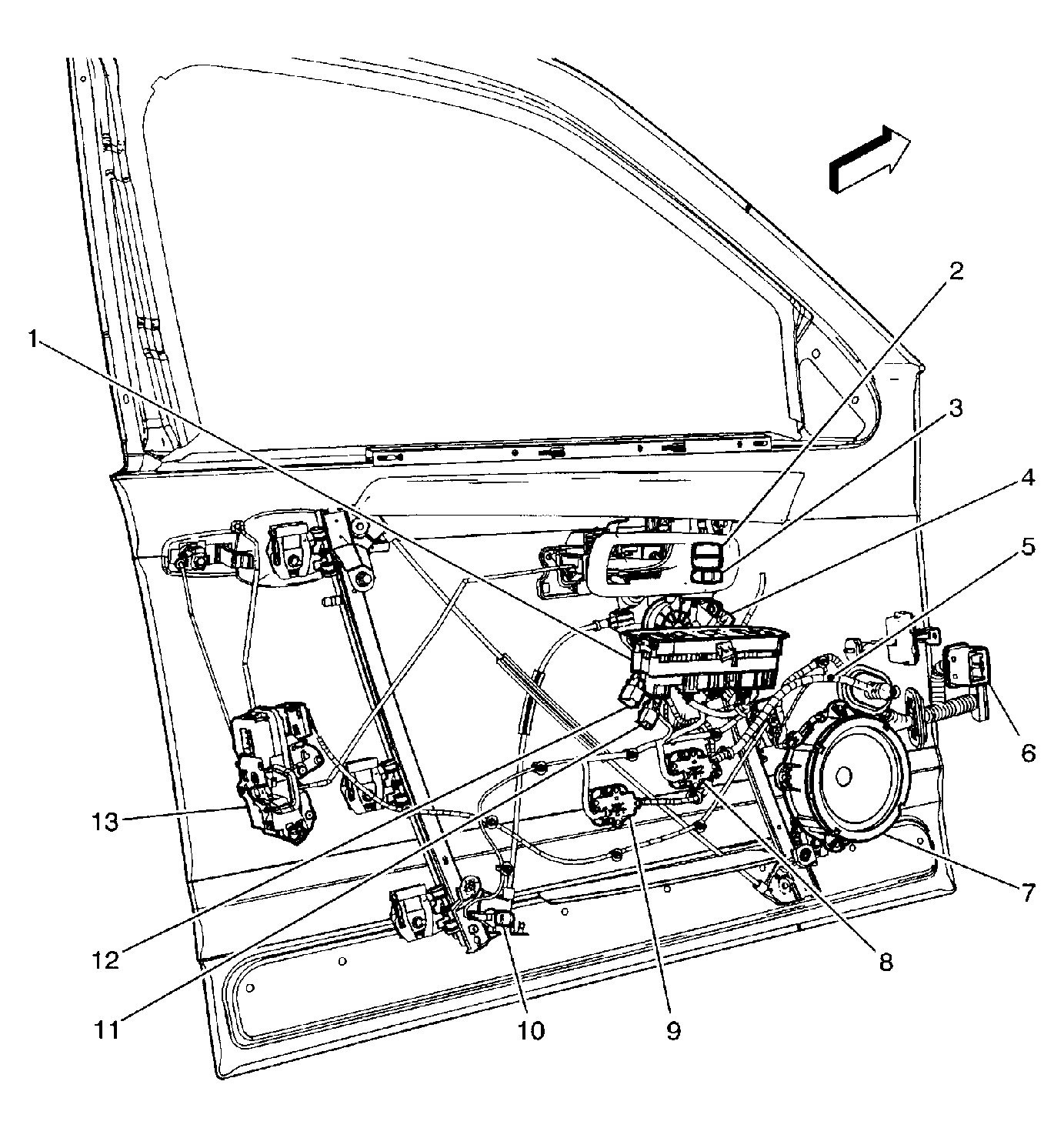

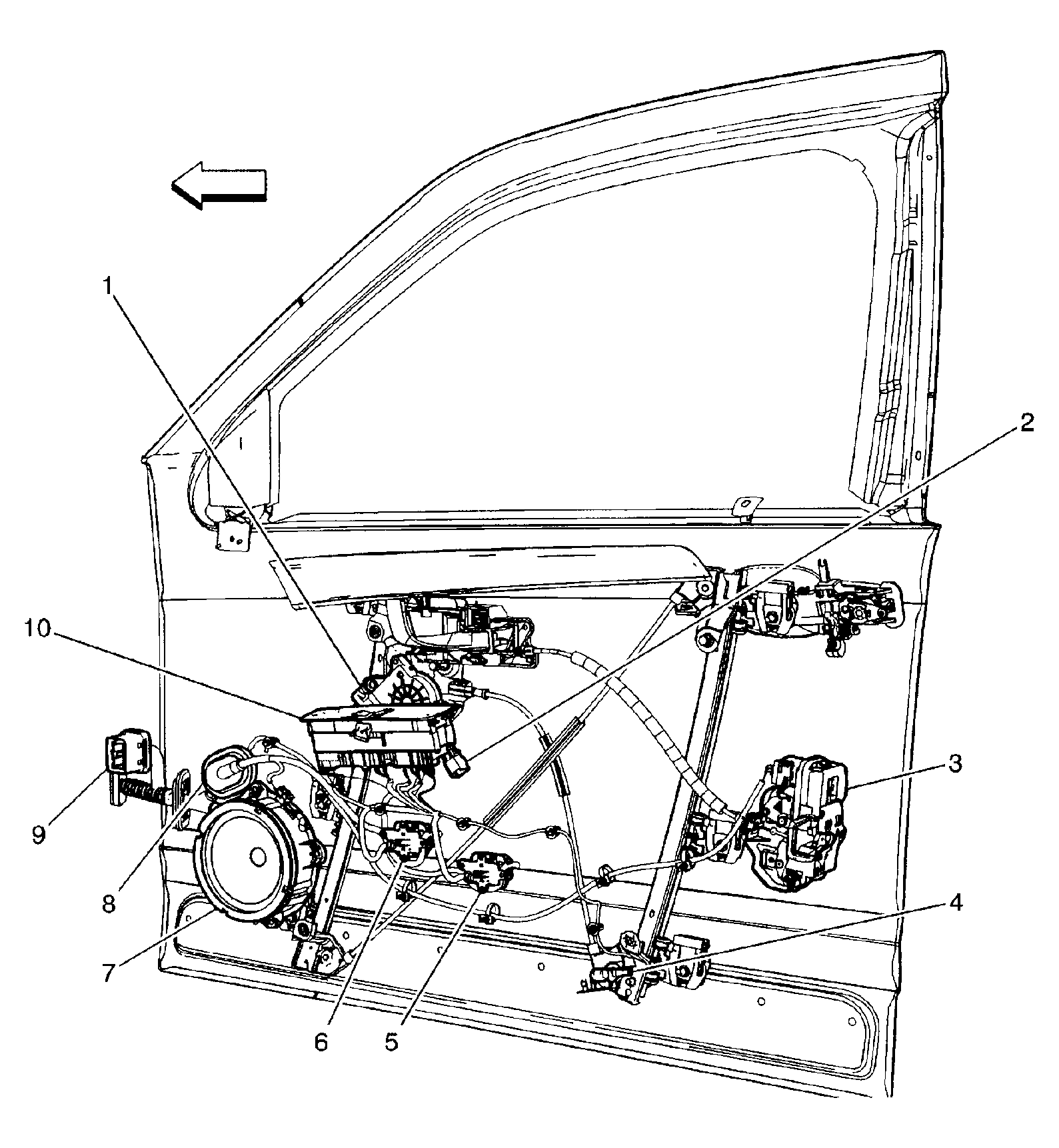

| Door Control Module-Driver (1) | Inside driver door panel. See Figure. |
| Door Control Module-Passenger (10) | Inside passenger front door panel. See Figure. |

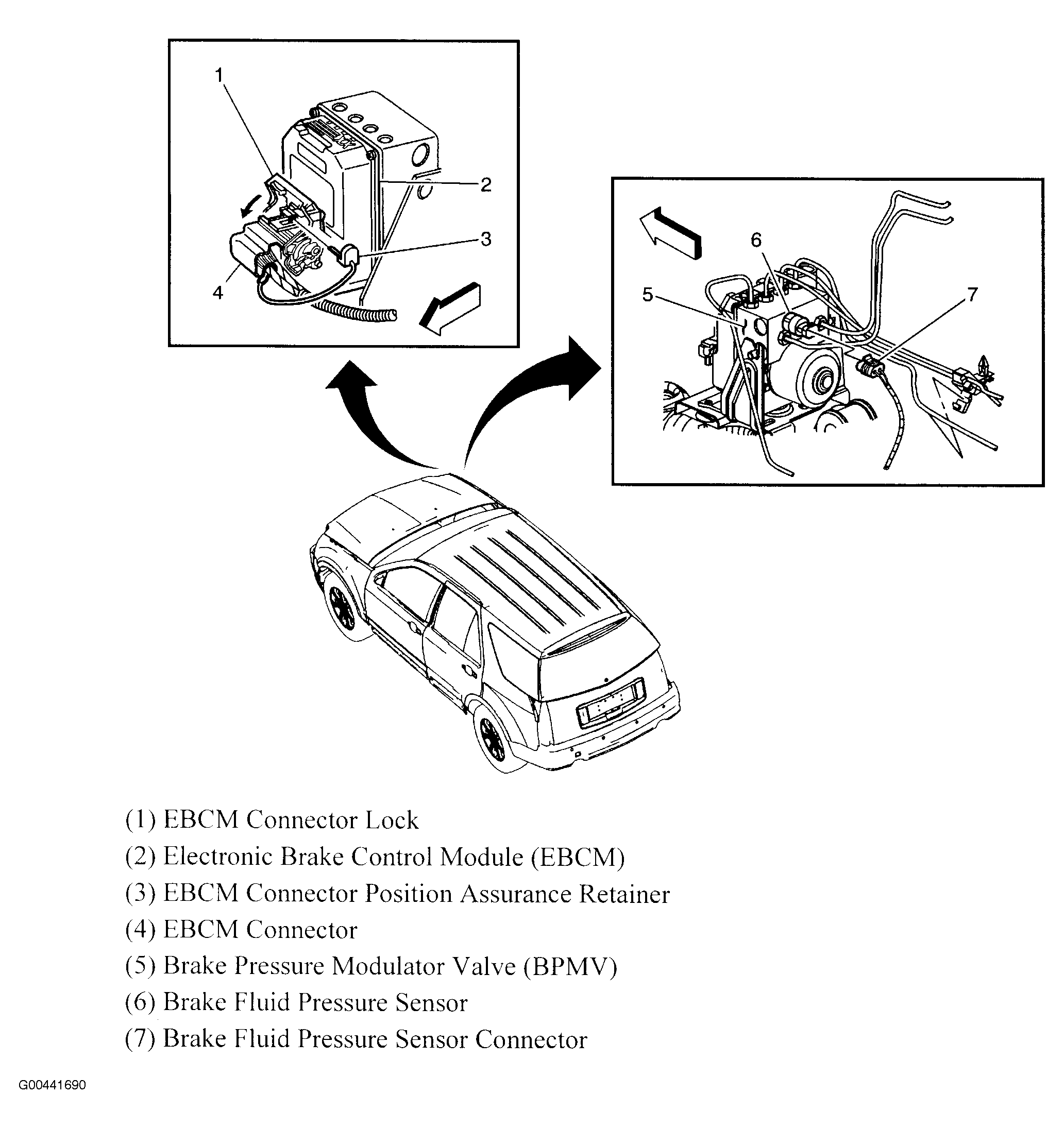

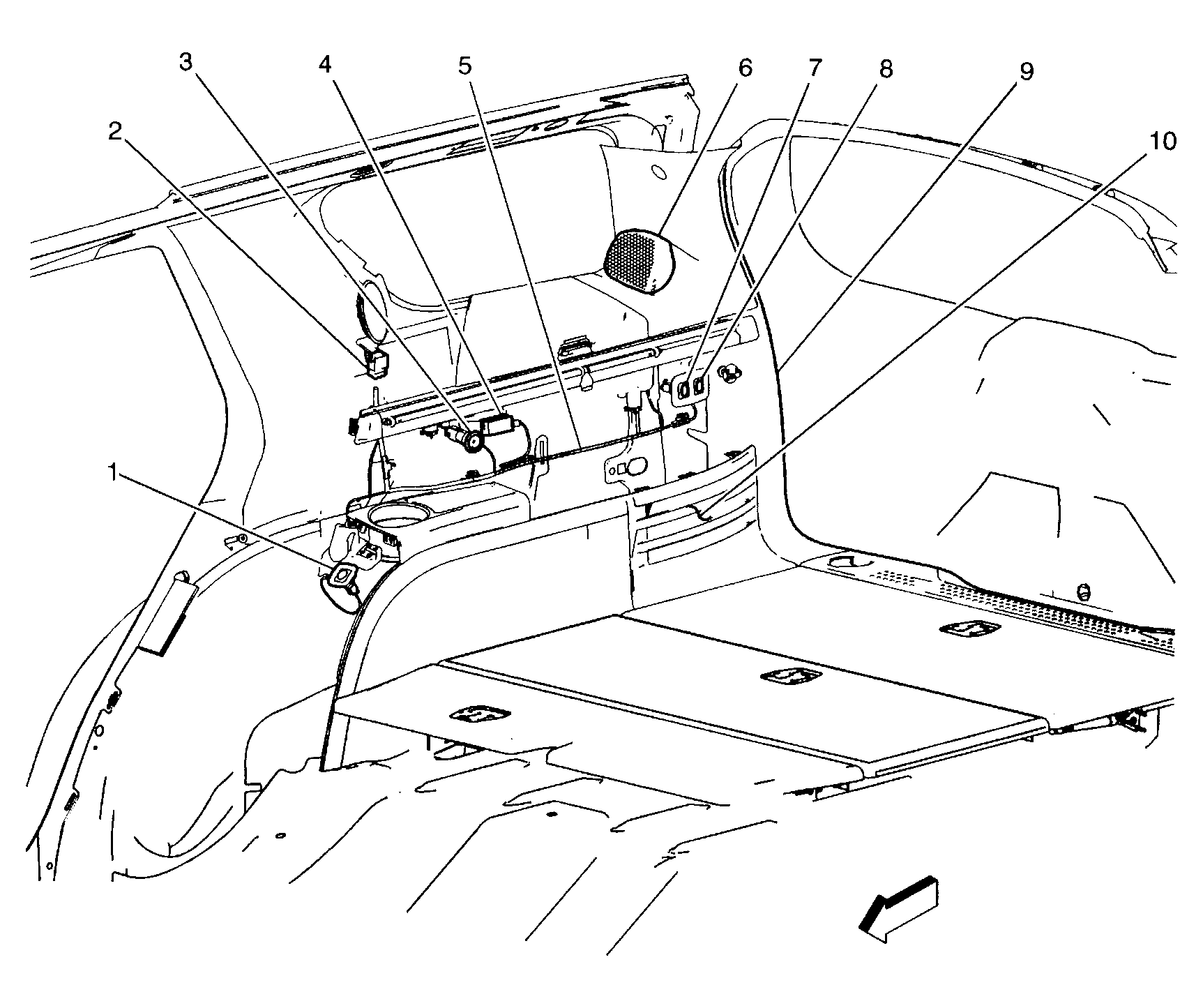

| Electronic Brake Control Module (EBCM) | At right front lower corner of engine compartment. See Figure. |
| Electronic Suspension Control (ESC) Module (10) | At right rear quarterpanel, behind trim panel. See Figure. |
| Engine Control Module (ECM) (3.6L) | Mounted on engine right valve cover. See Figure. |
| Engine Control Module (ECM) (4.6L) | On left front frame rail, under left headlight assembly. See Figure. |
| HVAC Control Module | Center of dash, under radio. See Figure. |
| HVAC Module | Below left side of dash. |

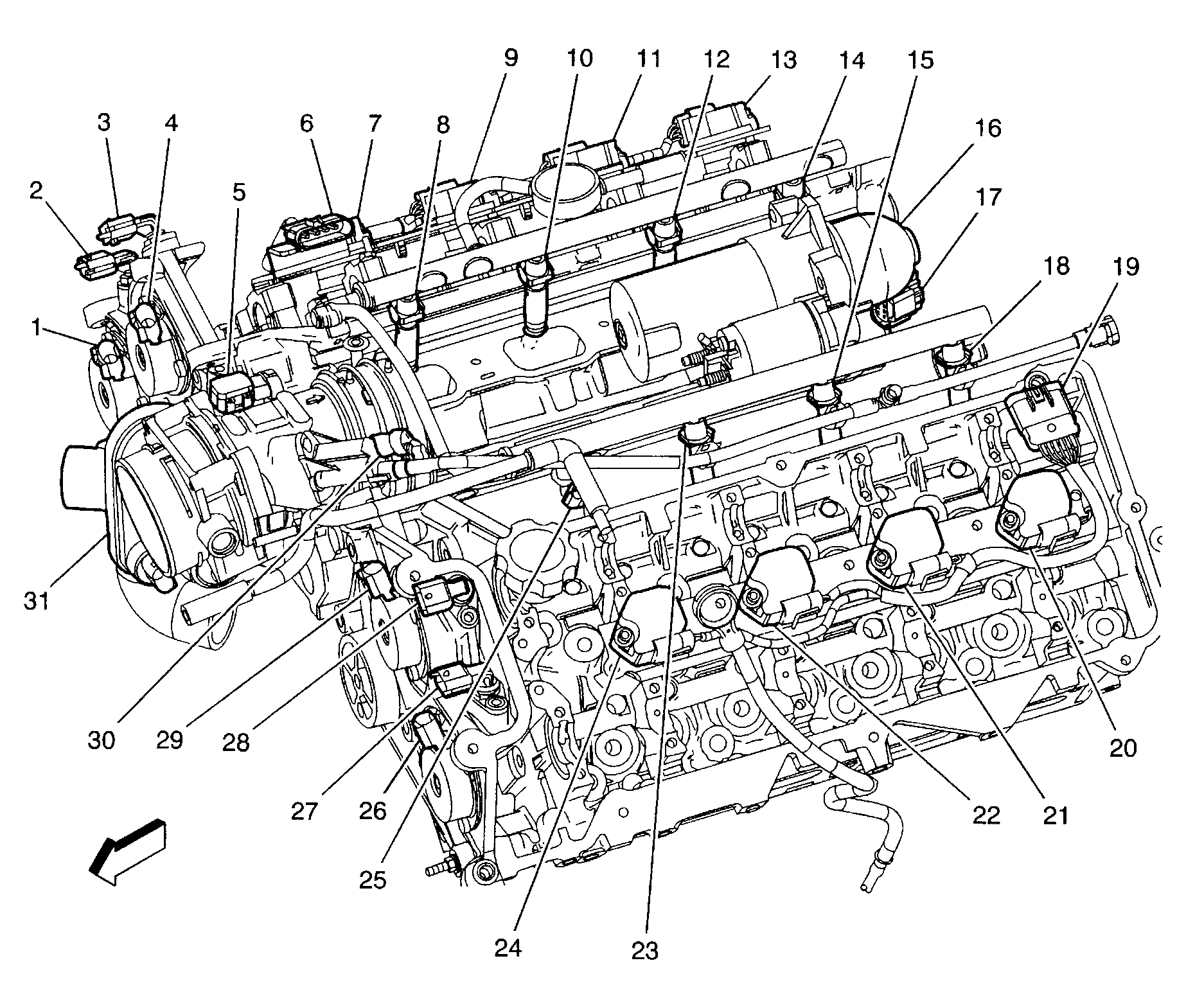

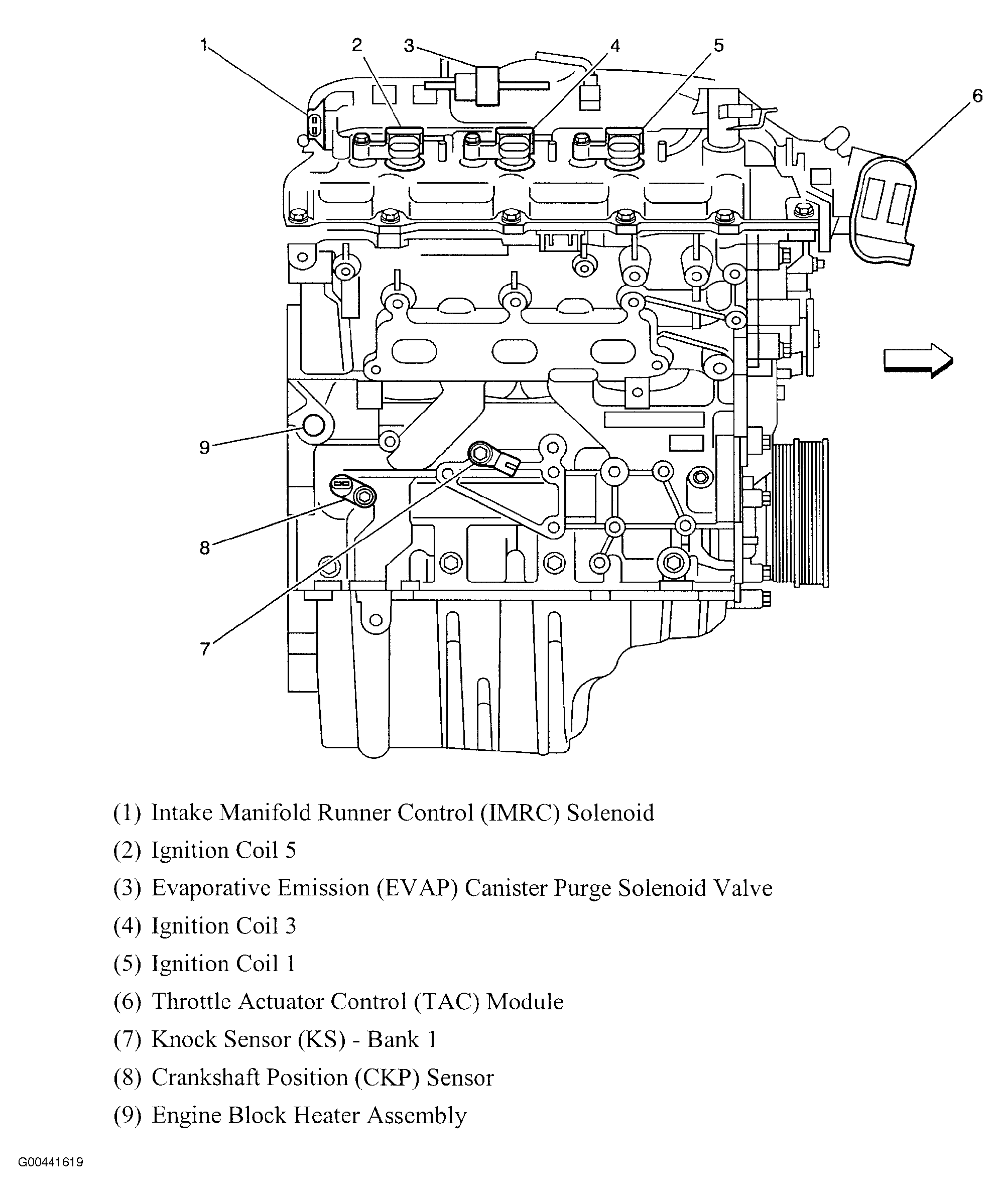

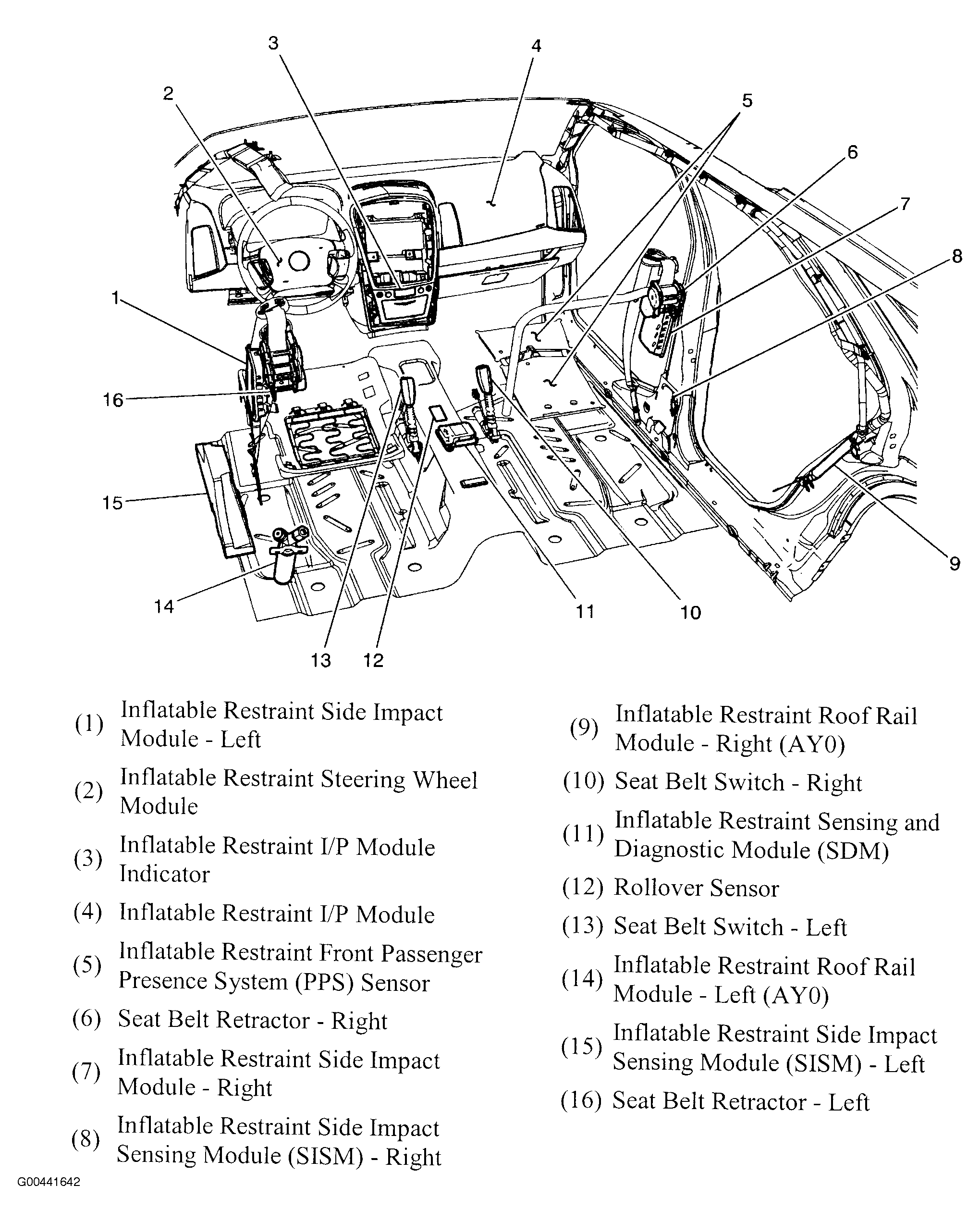

| Ignition Coil-Module 1 (4.6L) (7) | On top right side of engine cylinder #1. See Figure. |
| Ignition Coil-Module 2 (4.6L) (24) | On top left side of engine cylinder #2. See Figure. |
| Ignition Coil- Module 3 (4.6L) (9) | On top right side of engine cylinder #3. See Figure. |
| Ignition Coil-Module 4 (4.6L) (22) | On top left side of engine cylinder #4. See Figure. |
| Ignition Coil-Module 5 (4.6L) (11) | On top right side of engine cylinder #5. See Figure. |
| Ignition Coil-Module 6 (4.6L) (21) | On top left side of engine cylinder #6. See Figure. |
| Ignition Coil-Module 7 (4.6L) (13) | On top left side of engine cylinder #7. See Figure. |
| Ignition Coil-Module 8 (4.6L) (20) | On top right side of engine cylinder #8. See Figure. |
| Inflatable Restraint Front Passenger Presence System (PPS) Module (4) | Under passenger front seat. See Figure. |
| Inflatable Restraint I/P Module | Behind right side of dash. See Figure. |
| Inflatable Restraint Roof Rail Module-Left Rear | At driver side roof rail, above "B" pillar. See Figure. |
| Inflatable Restraint Roof Rail Module-Right Rear | At passenger side roof rail, above "B" pillar. See Figure. |

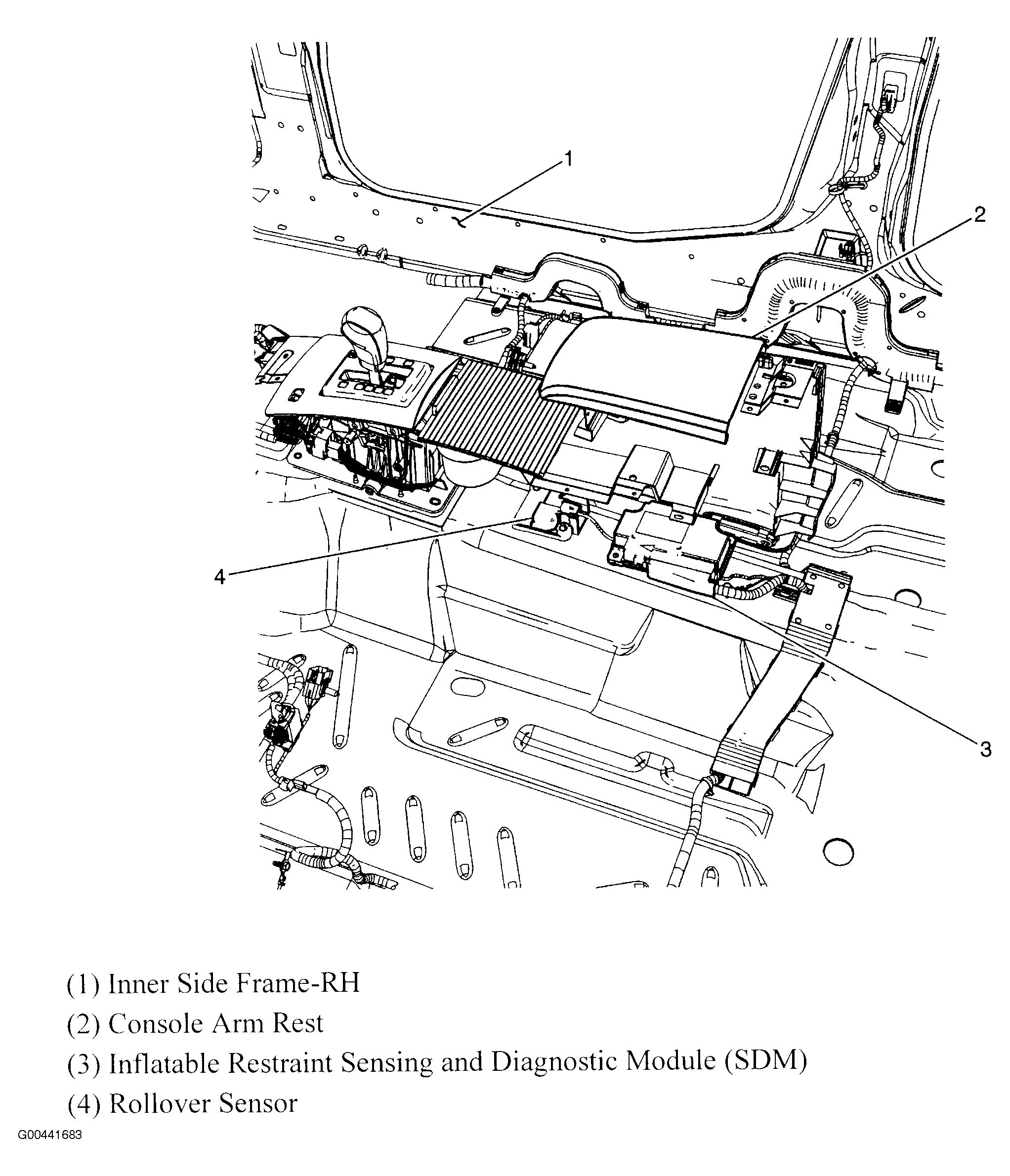

| Inflatable Restraint Sensing & Diagnostic Module (SDM) | Under center console. See Figure. |

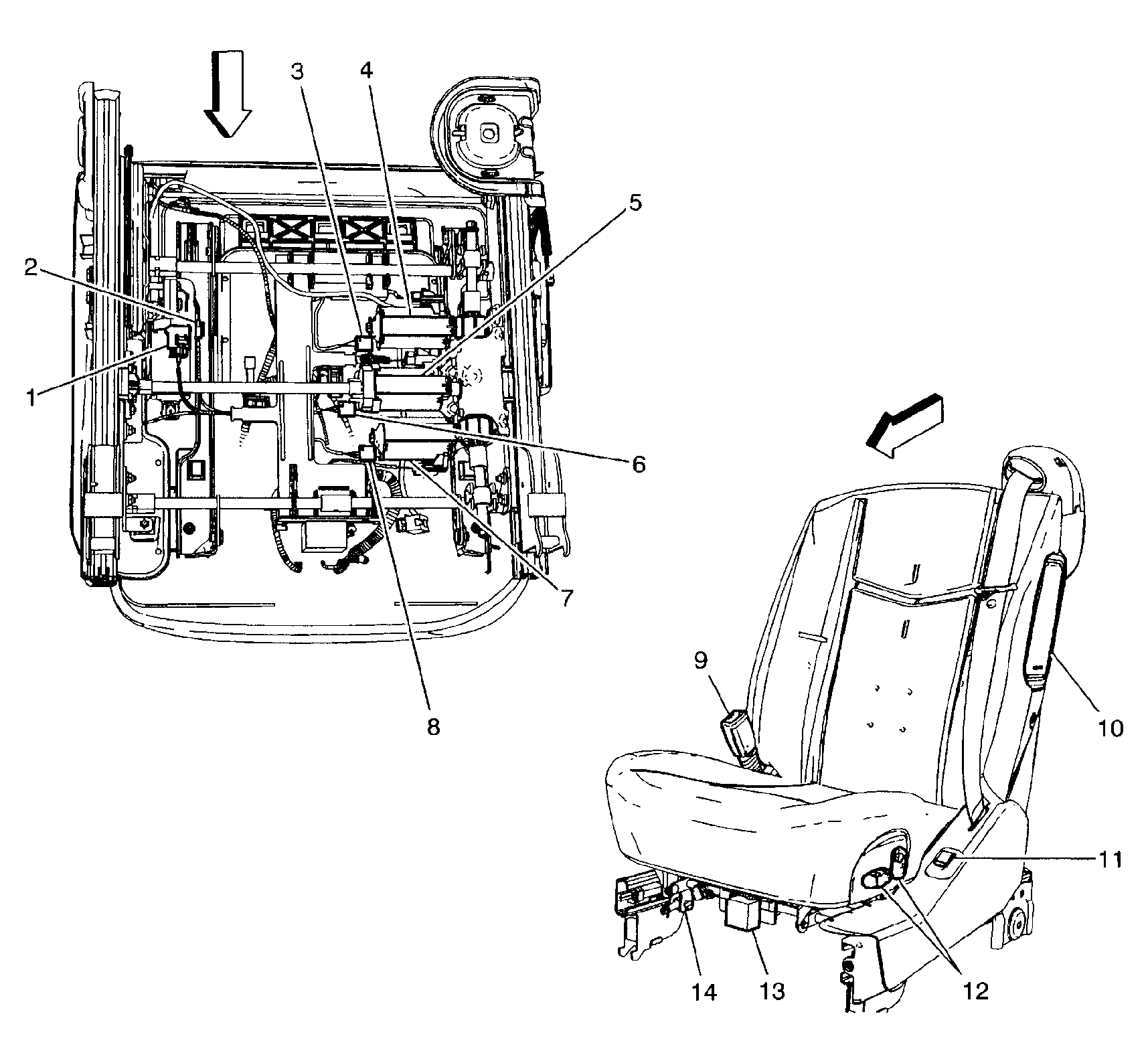

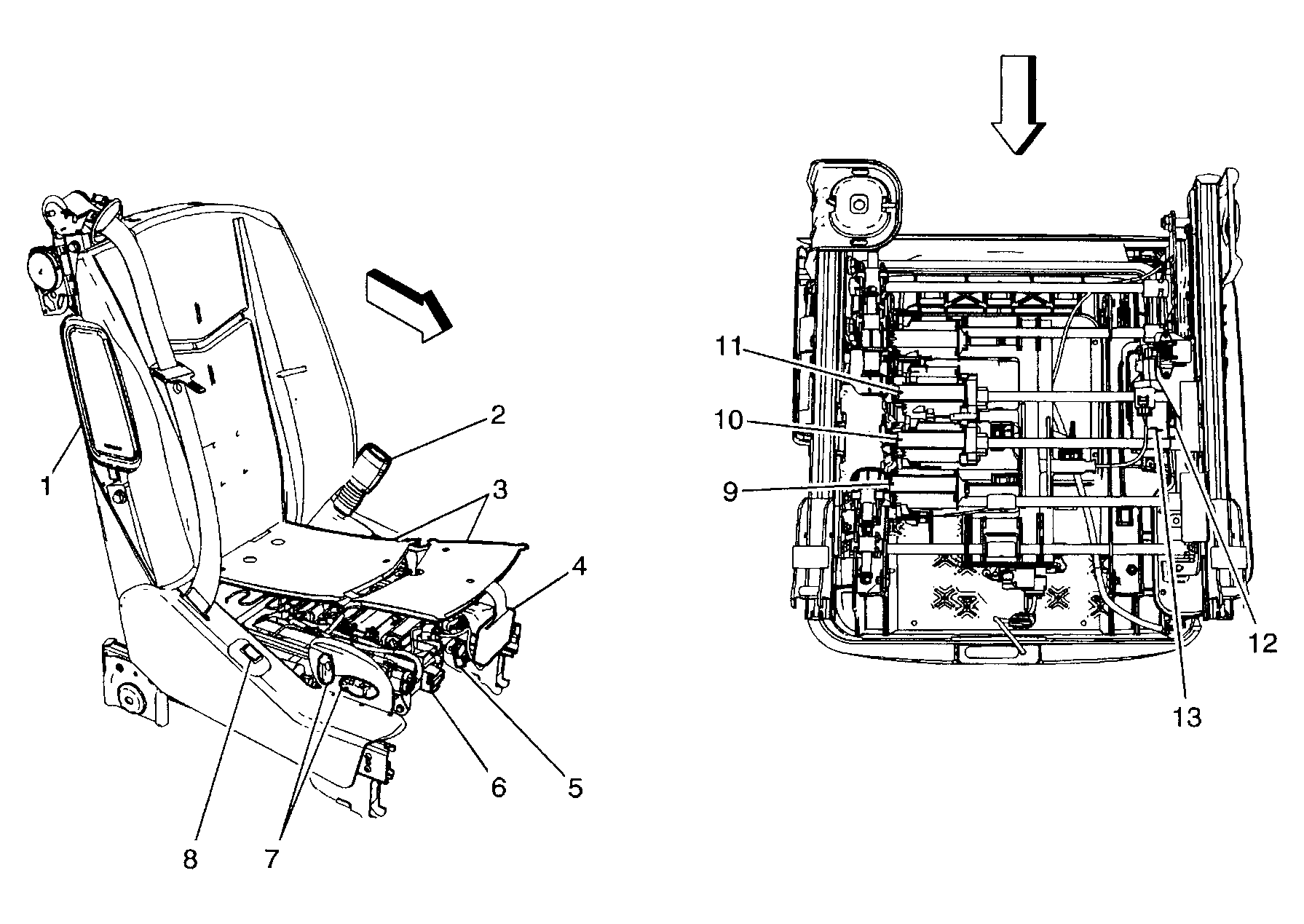

| Inflatable Restraint Side Impact Module-Left (10) | At left side of driver seat back. See Figure. |
| Inflatable Restraint Side Impact Module-Right (1) | At right side of passenger seat back. See Figure. |

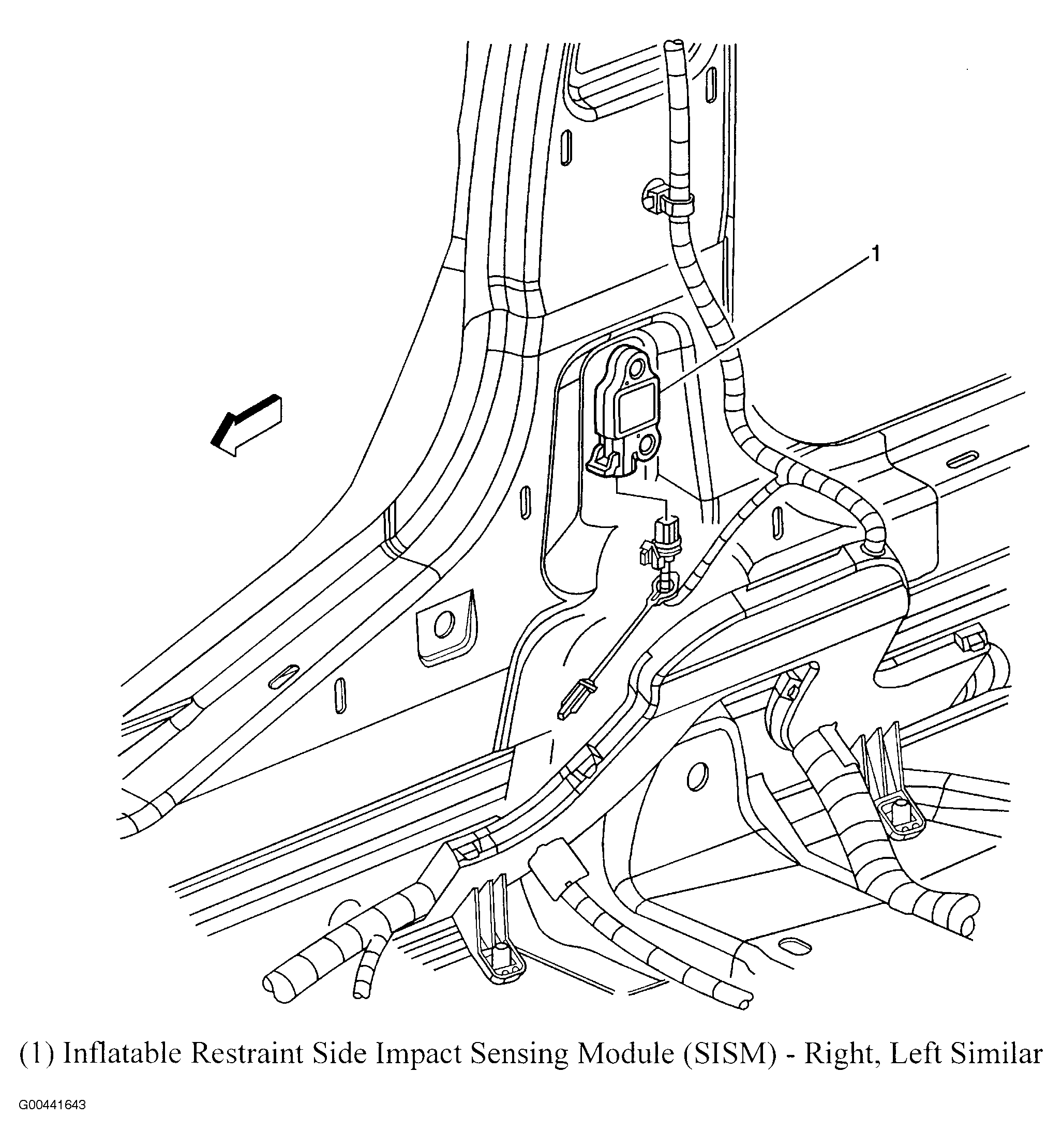

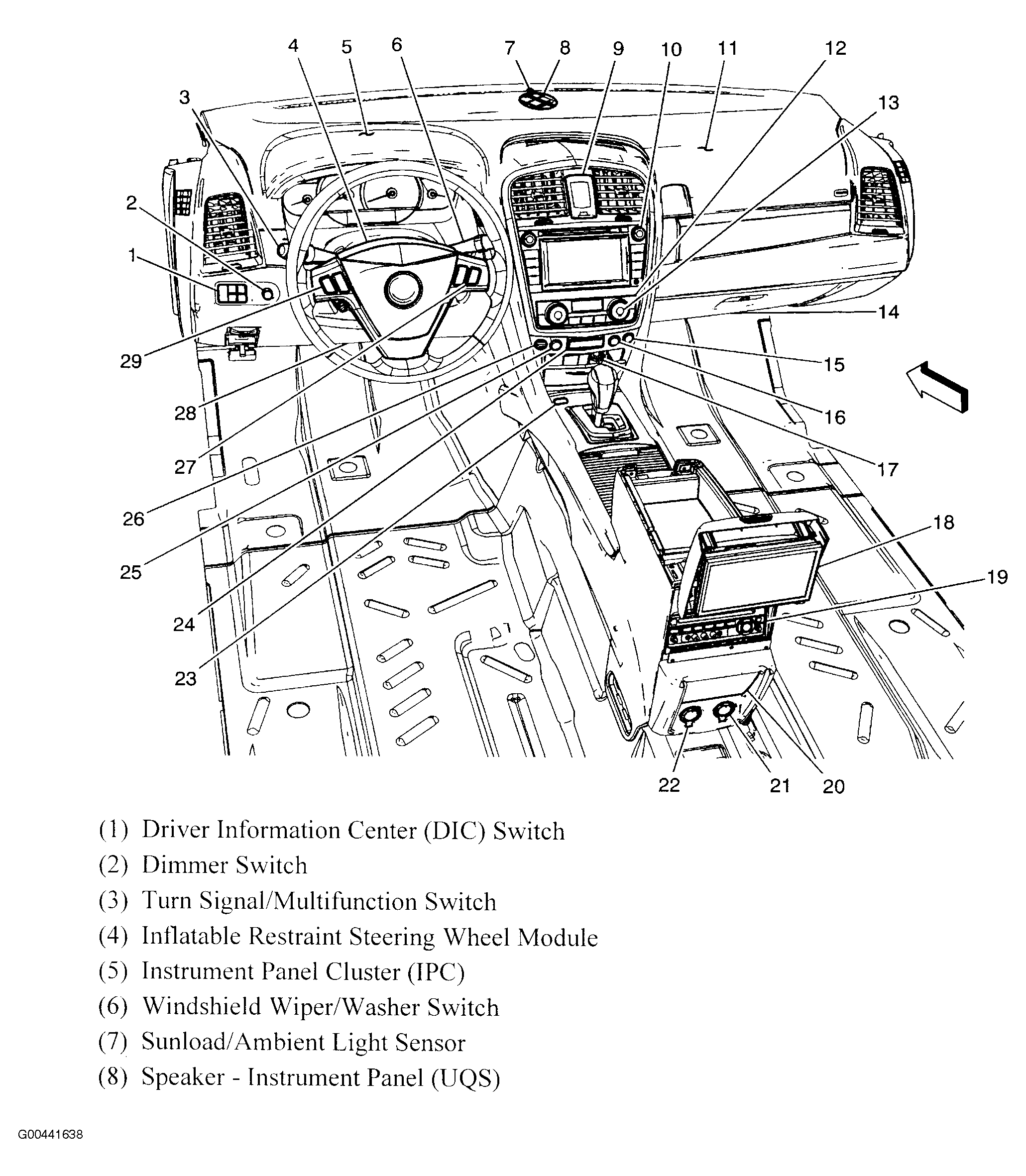

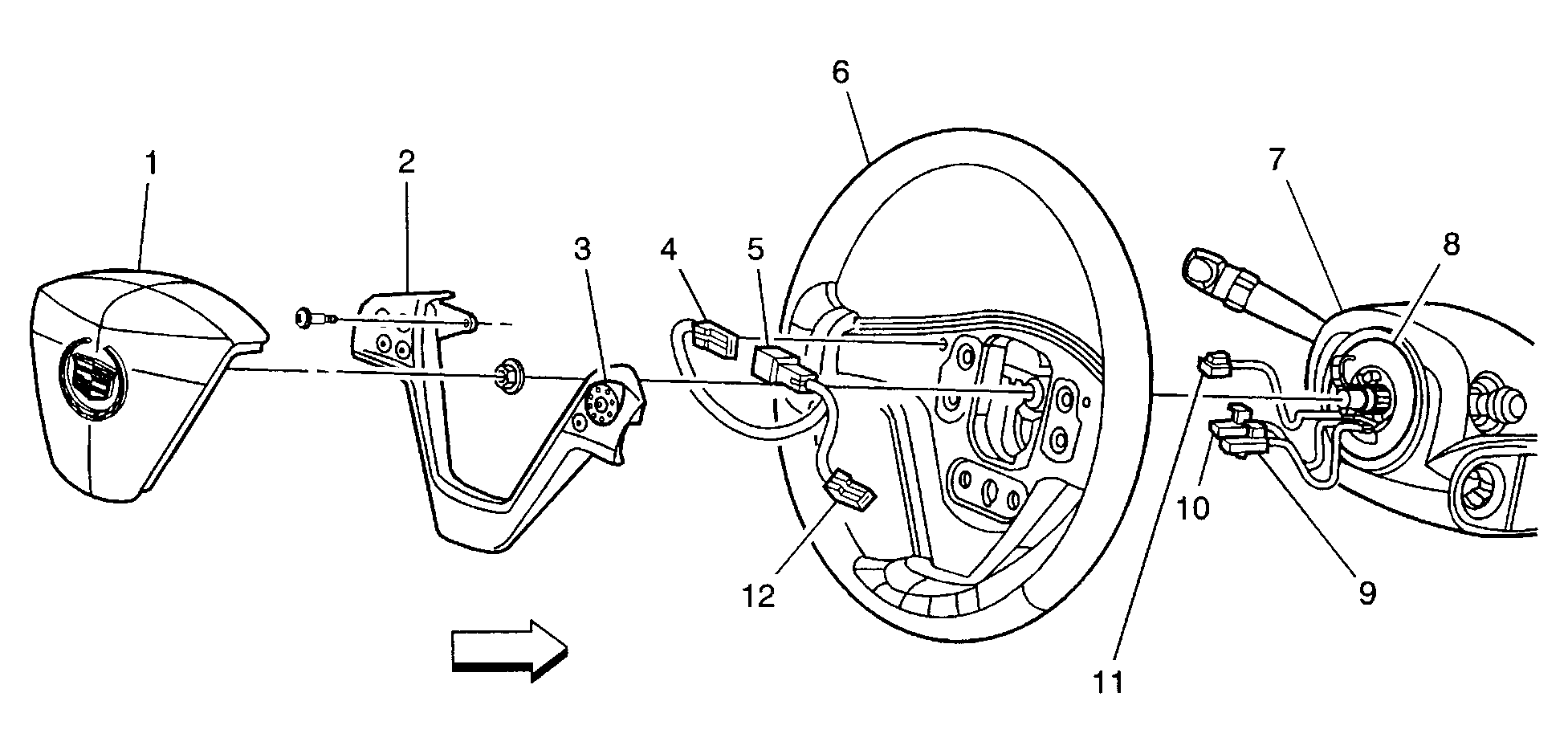

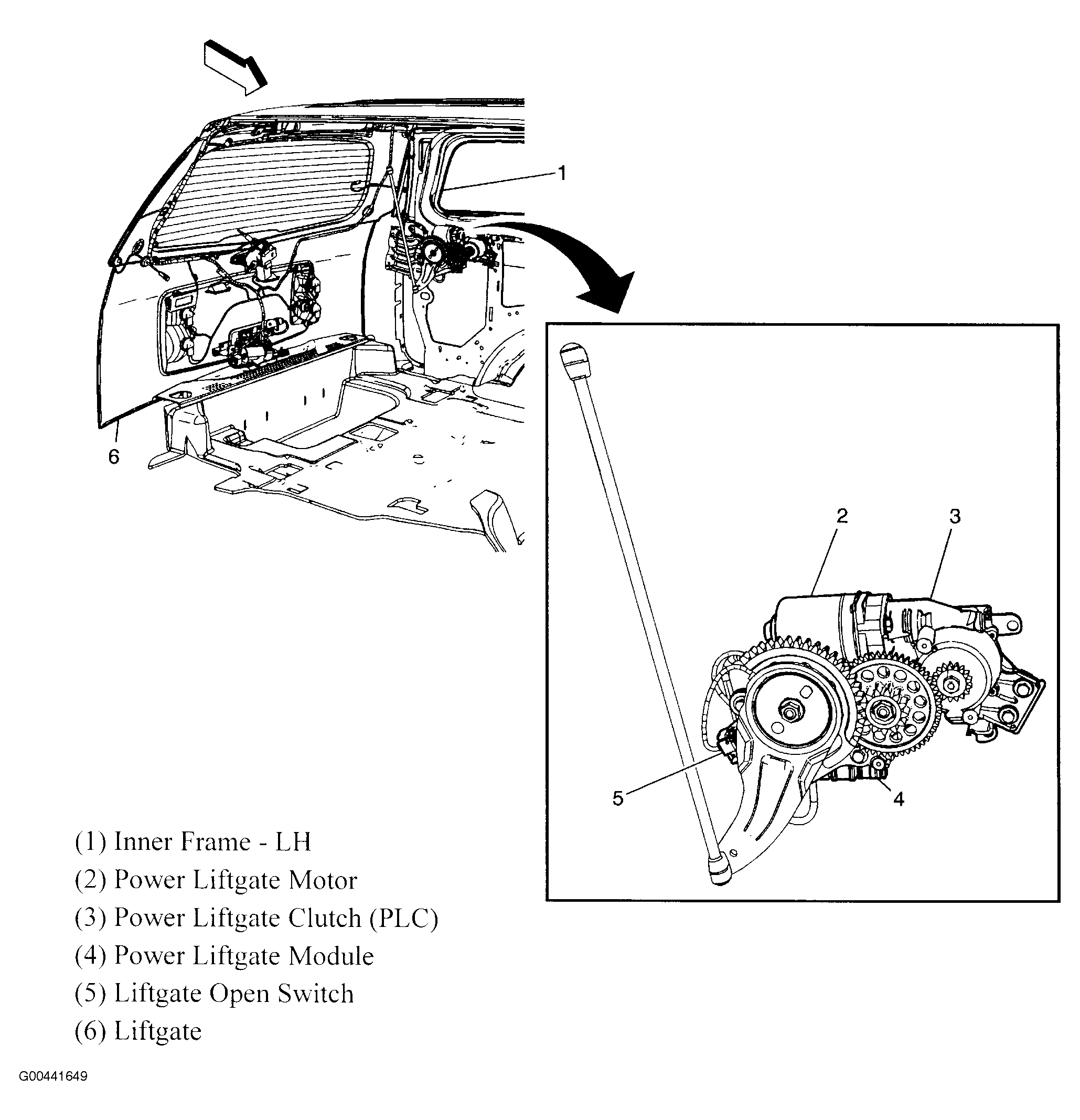

| Inflatable Restraint Side Impact Sensing Module (SISM)-Right (Left Similar) | Base of "B" pillar. See Figure. |
| Inflatable Restraint Steering Wheel Module (1) | At center of steering wheel. See Figure. |
| Liftgate Module | In left rear quarterpanel. See Figure. |

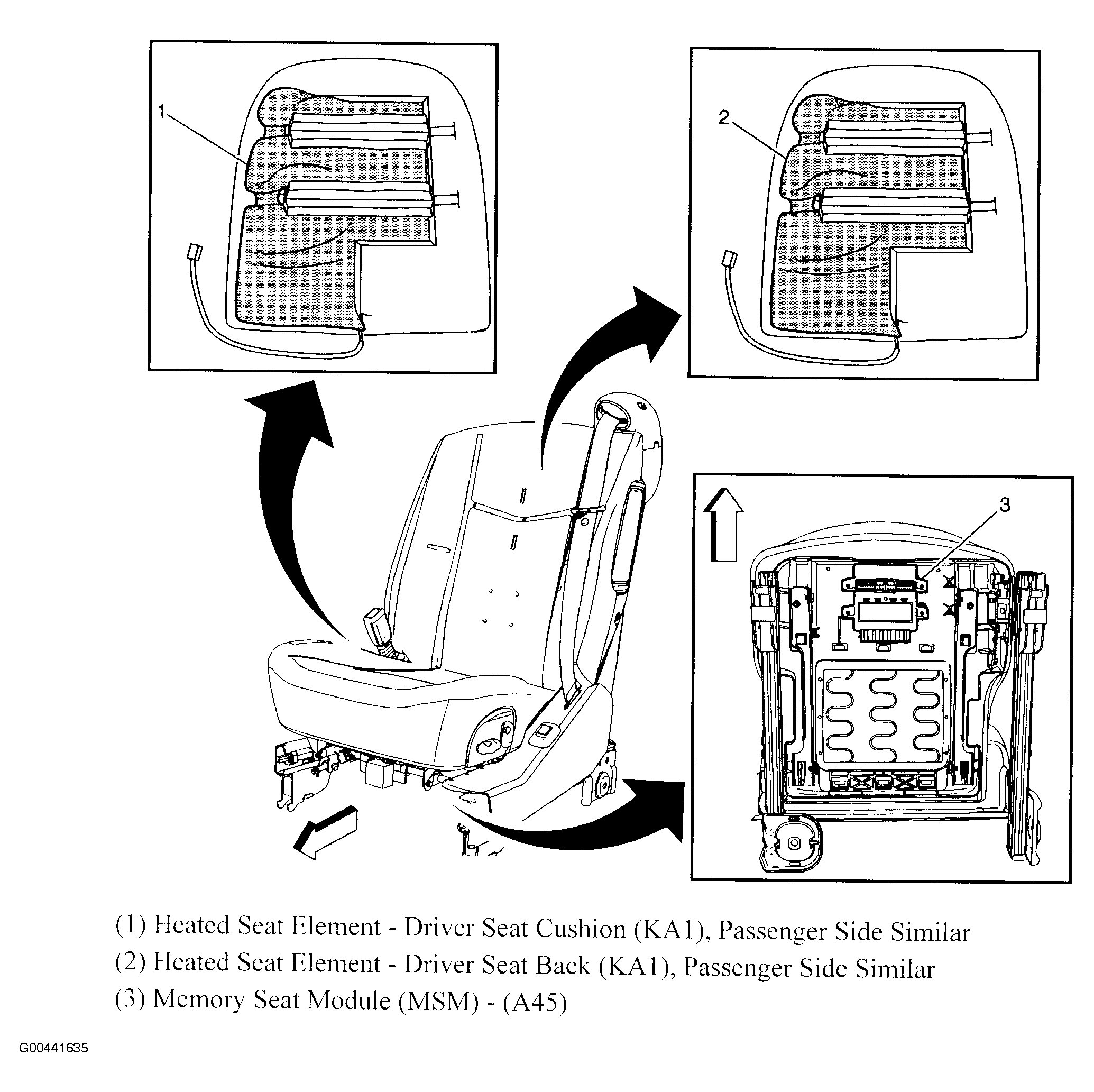

| Memory Seat Module (MSM) | Under driver seat. See Figure. |
| Radio Antenna Module-Left (10) | On left headliner rear quarter window. See Figure. |
| Radio Antenna Module-Right (9) | On right headliner rear quarter window. See Figure. |
| Rear Object Sensor Control Module | In left rear quarterpanel area. See Figure. |
| Rear Seat Audio Module | Rear of center console. |

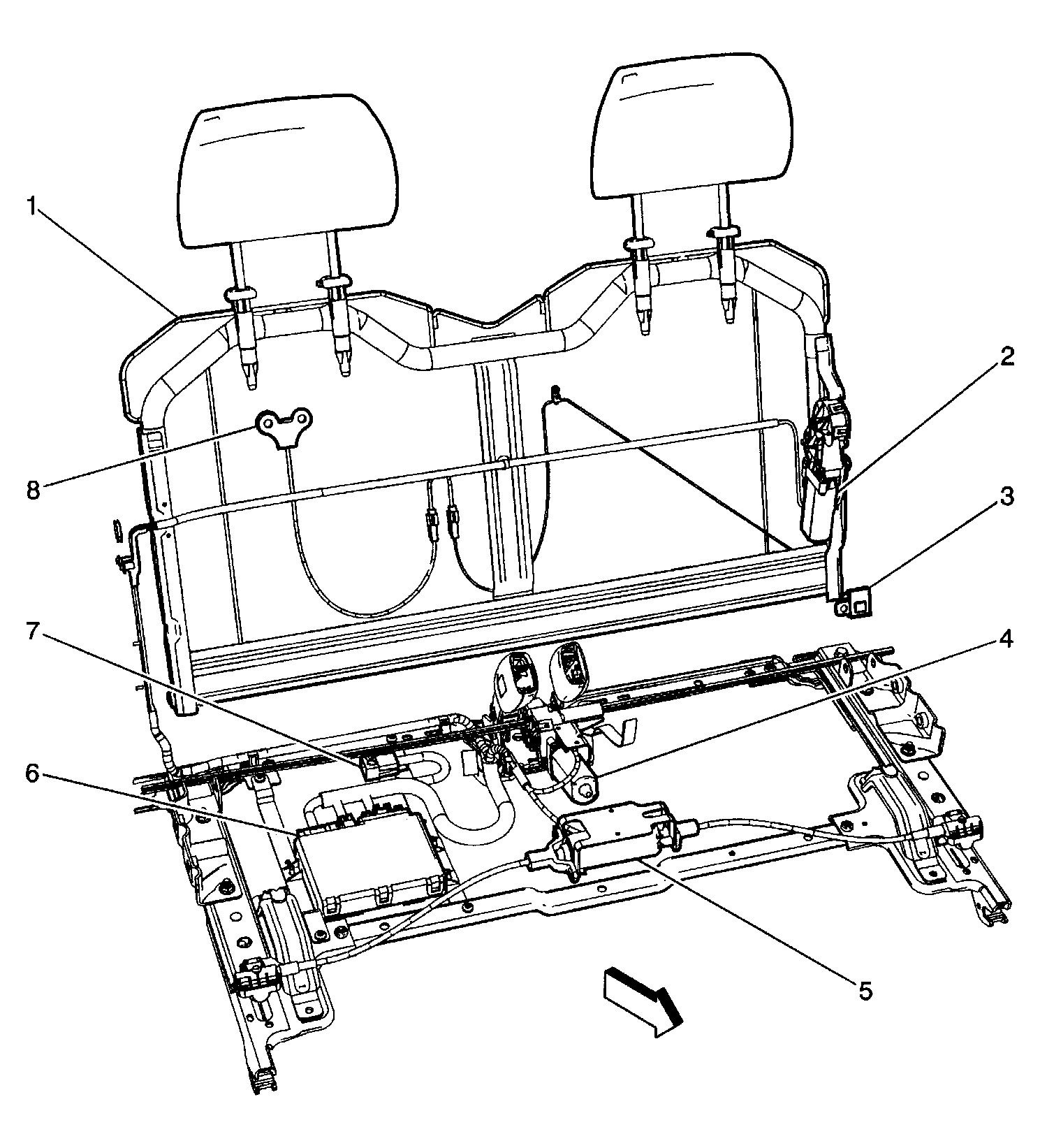

| Rear Seat Module (6) | Under 3rd row seat, on track frame. See Figure. |

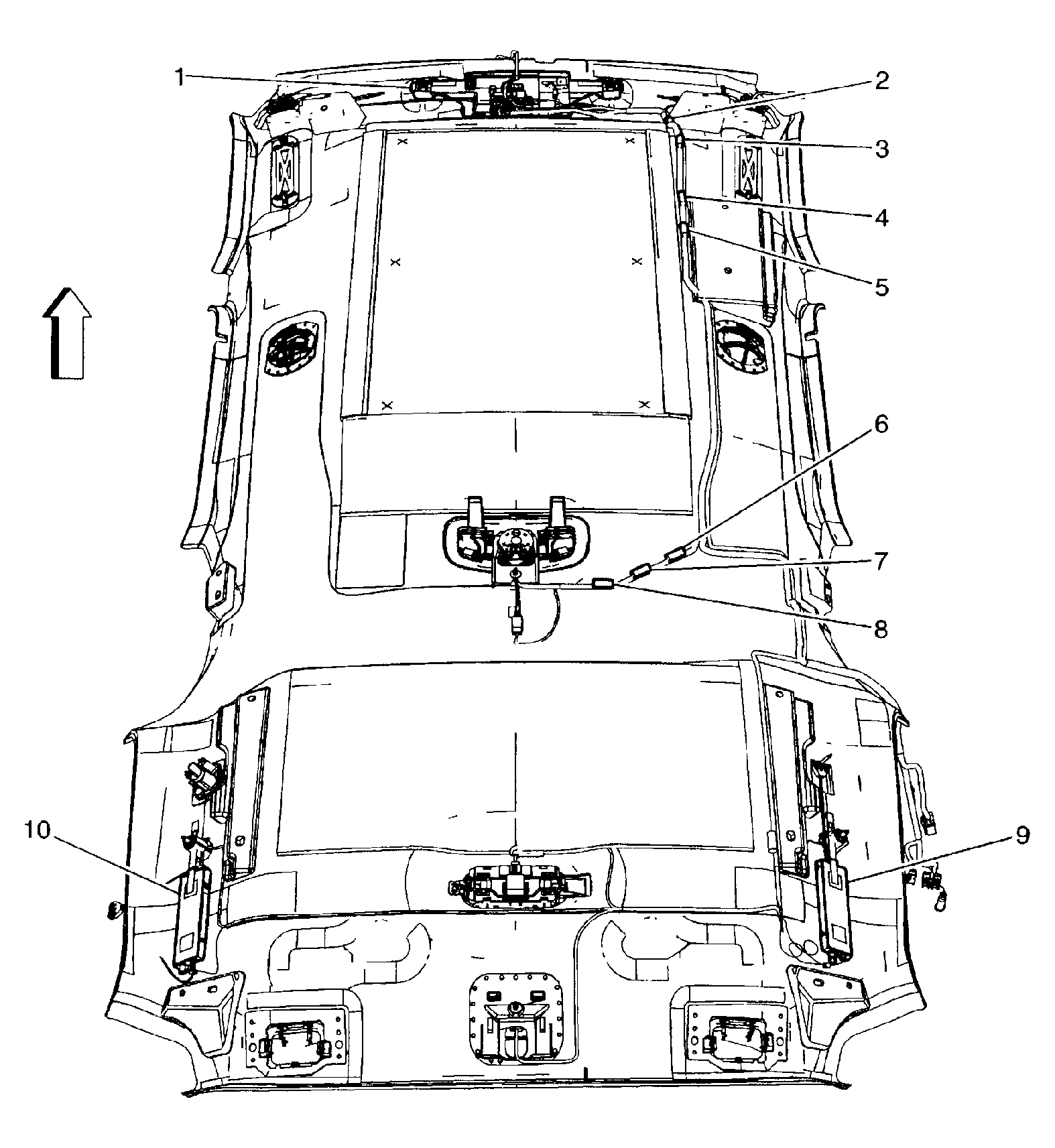

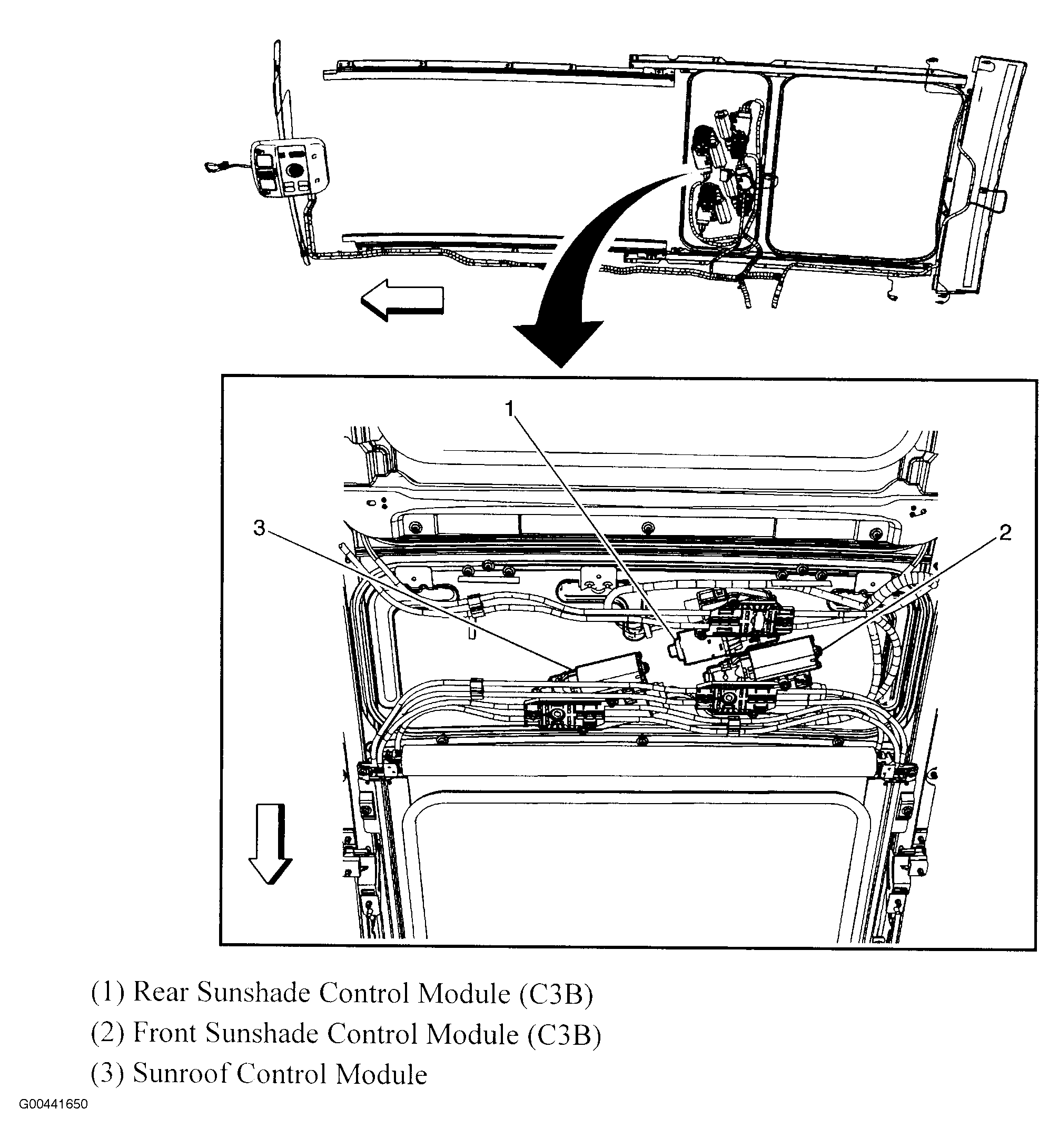

| Rear Sunshade Control Module | Under headliner, between front & rear sunroof. See Figure. |
| Remote Control Door Lock Receiver (RCDLR) (4) | In right rear quarterpanel. See Figure. |

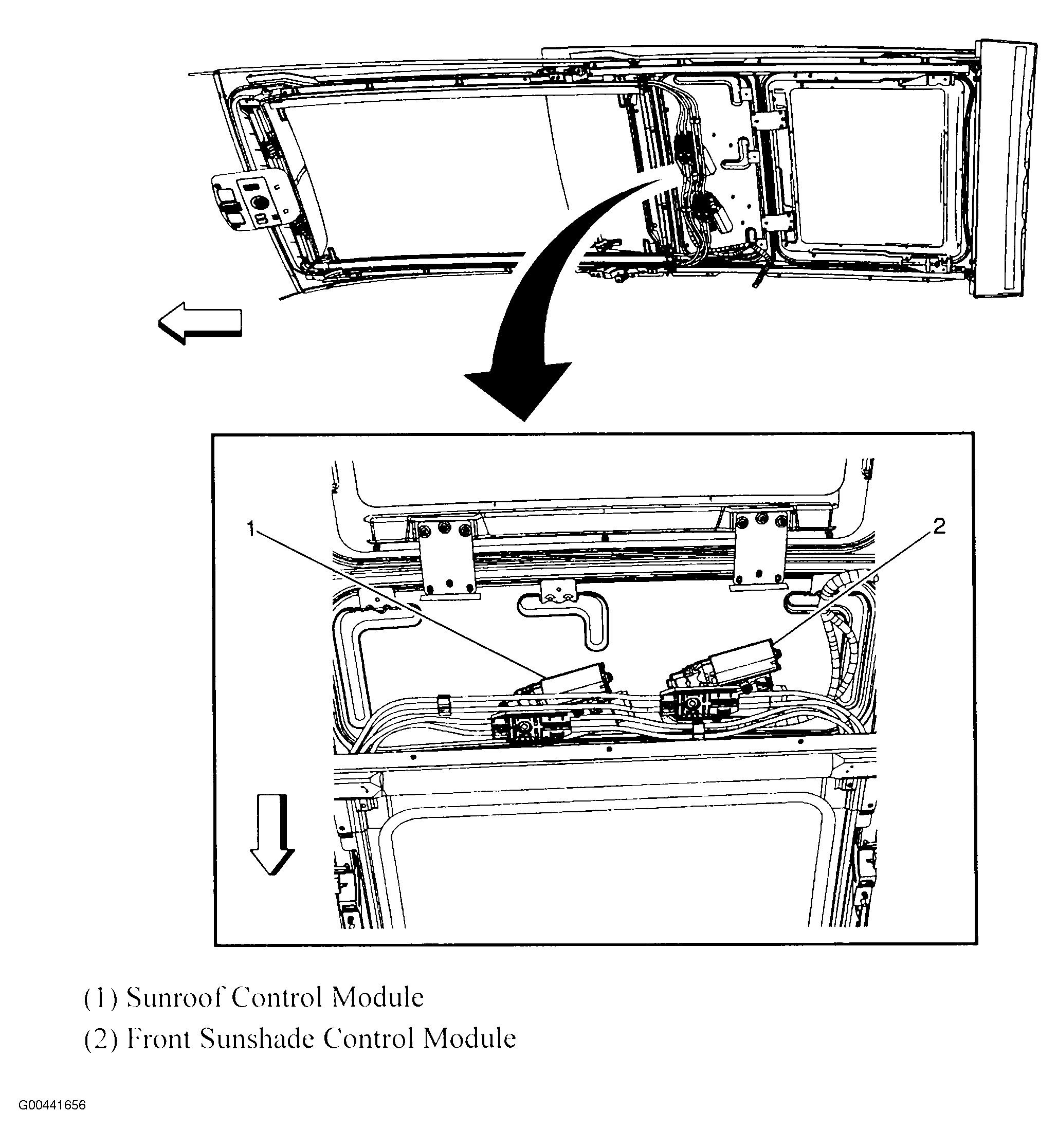

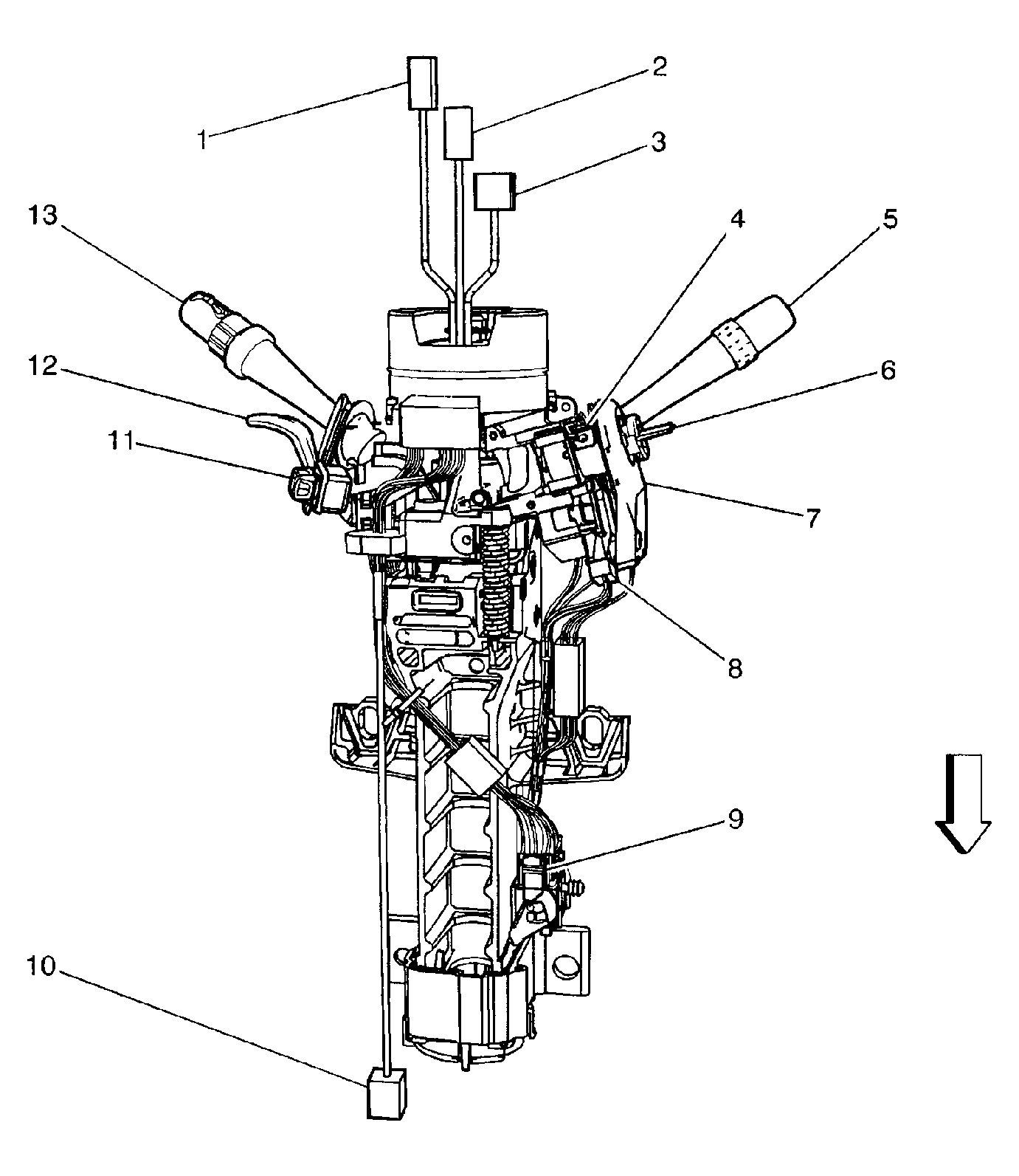

| Sunroof Control Module | Under headliner, in back of front sunroof. See Figure. |
| Sunroof Sunshade Module-Rear | Under headliner, between front and rear sunroofs. |
| Television Antenna Module | Behind left quarter trim panel. See Figure. |
| Theft Deterrent Module (TDM) (7) | At right side of steering column. See Figure. |

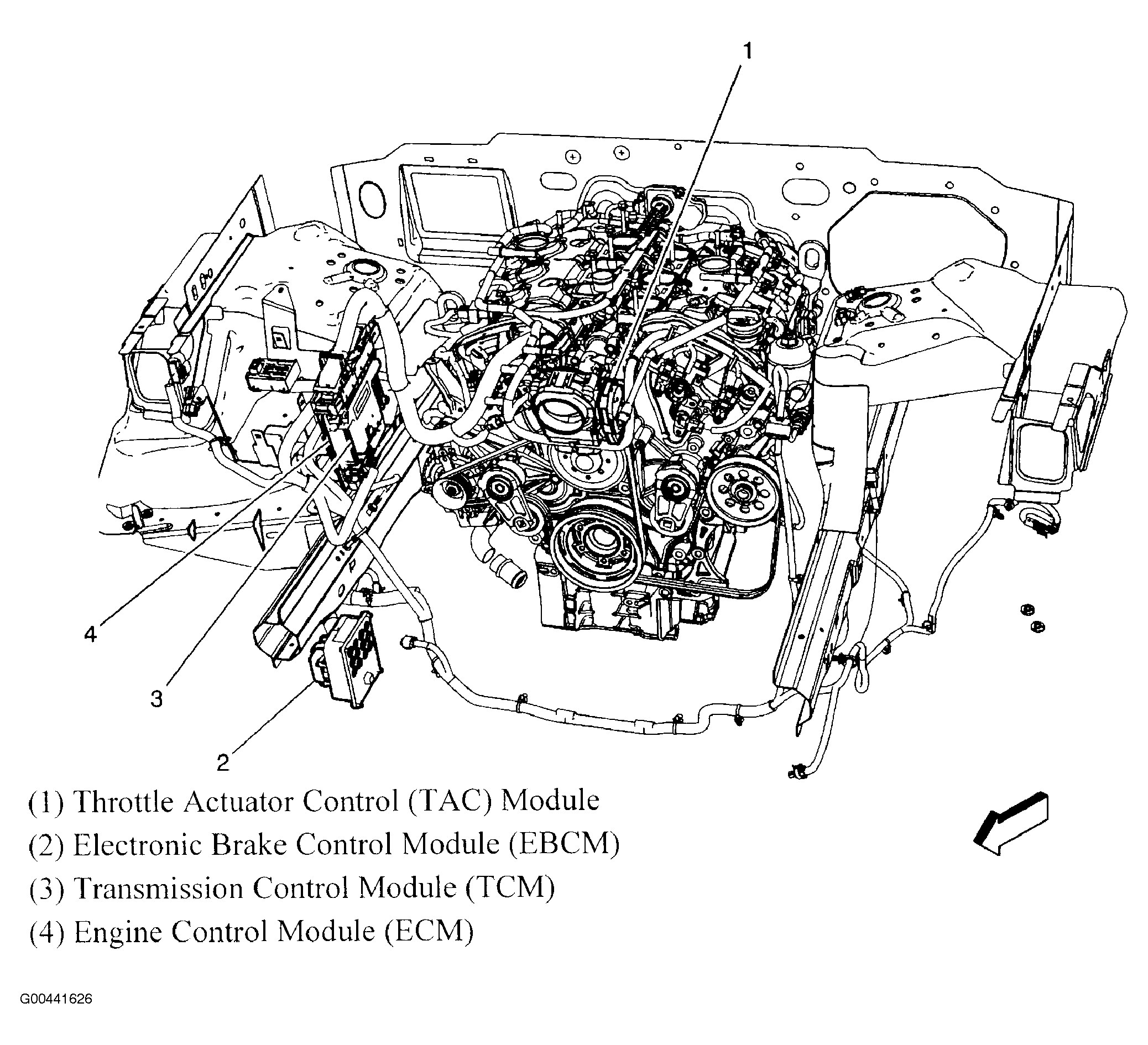

| Throttle Actuator Control (TAC) Module (3.6L) | At top front of engine. See Figure. |
| Throttle Actuator Control (TAC) Module (4.6L) (31) | At front of engine. See Figure. |

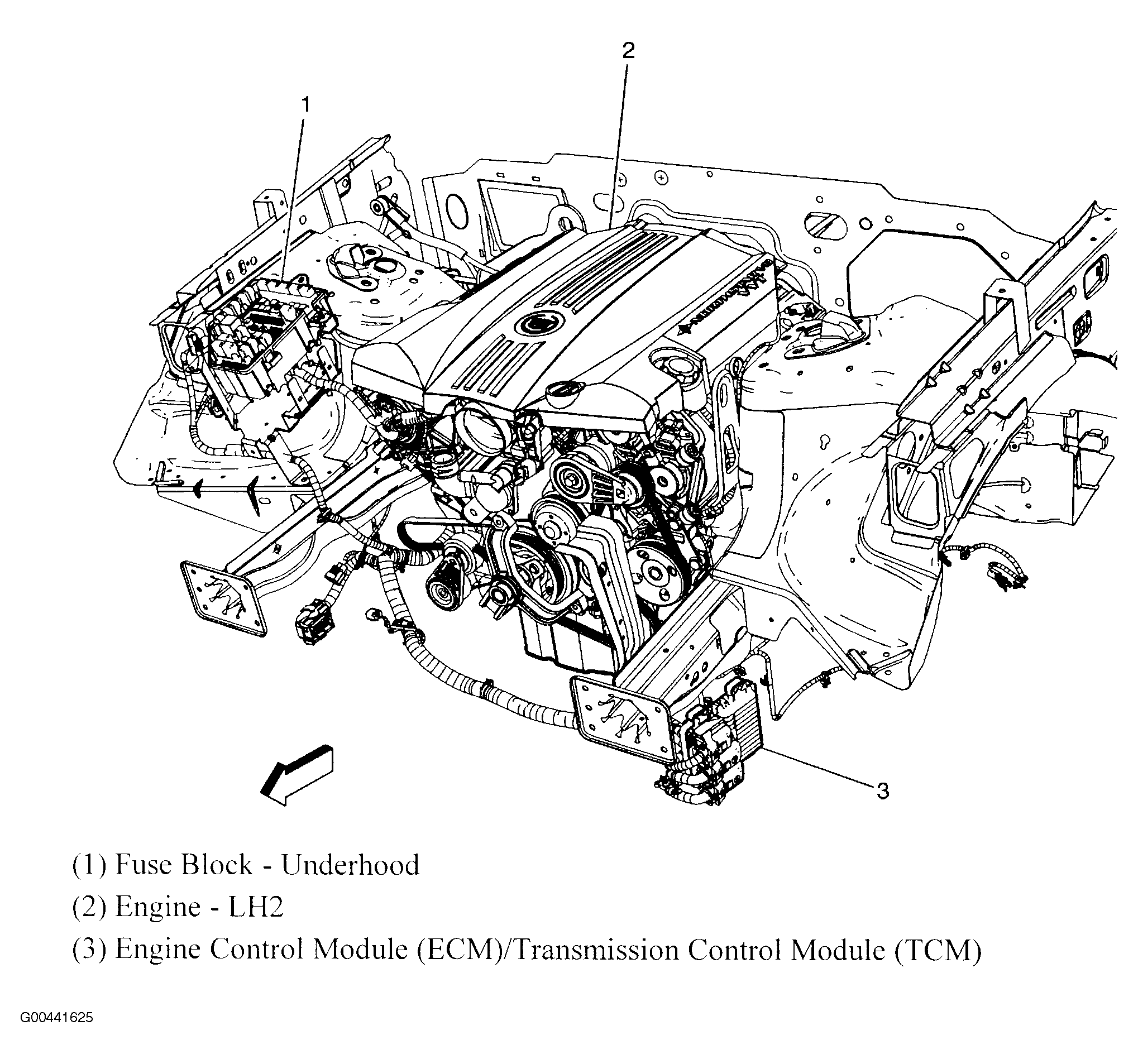

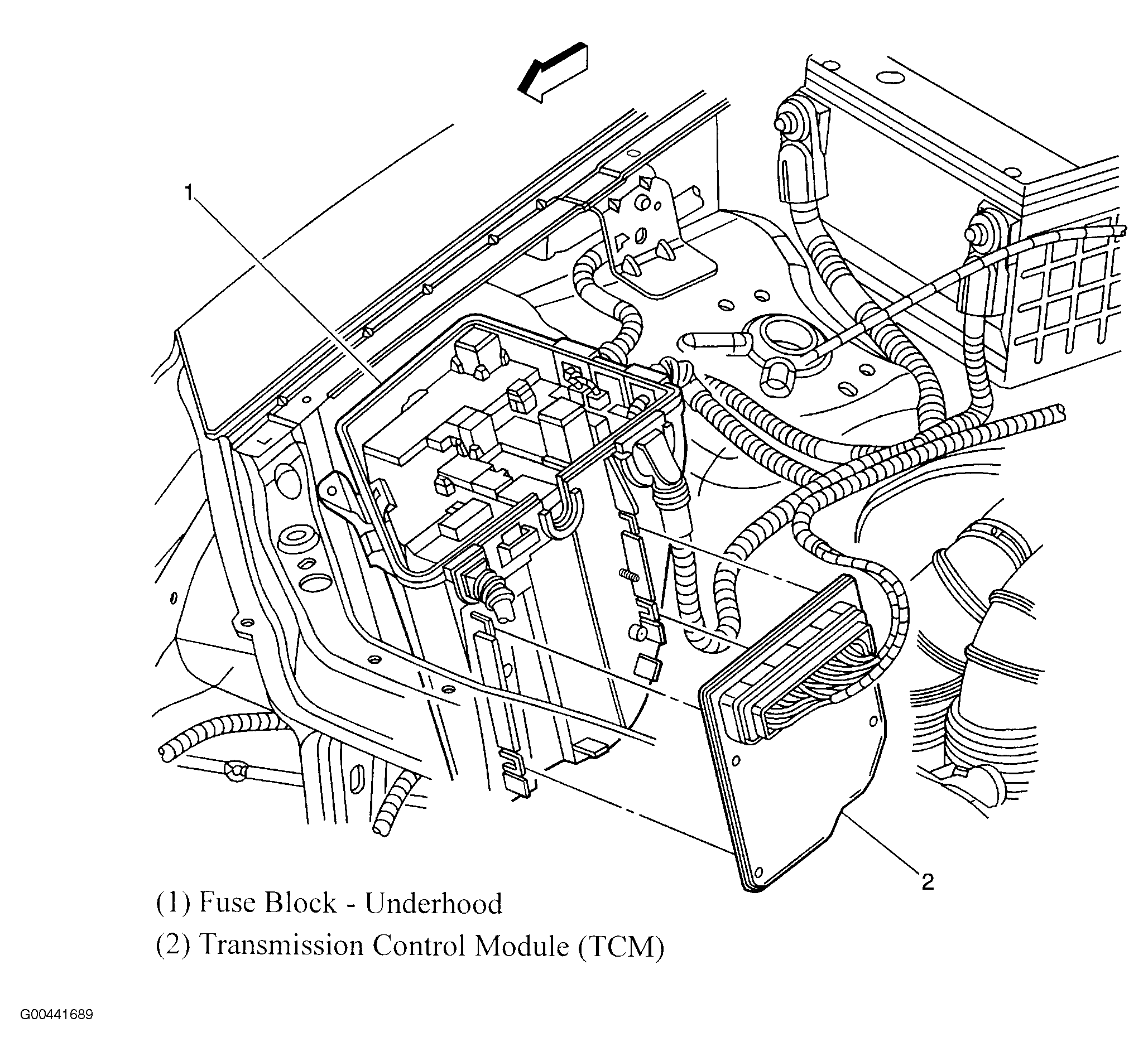

| Transmission Control Module (TCM) (5L40-E) | At right front of engine compartment, under underhood fuse block. See Figure. |
| Transmission Control Module (TCM) (6L50) | Inside transmission, part of control solenoid valve assembly. |

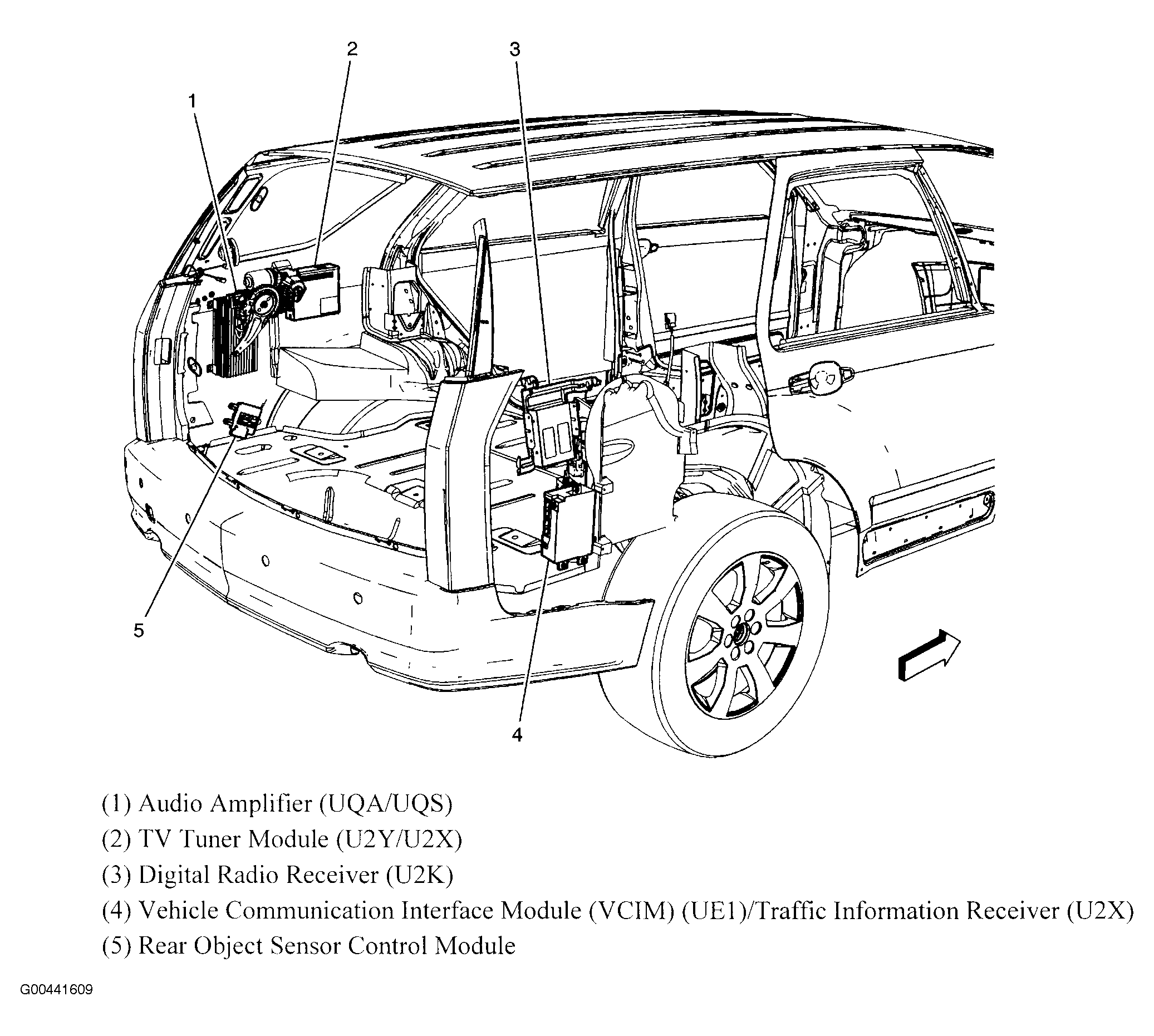

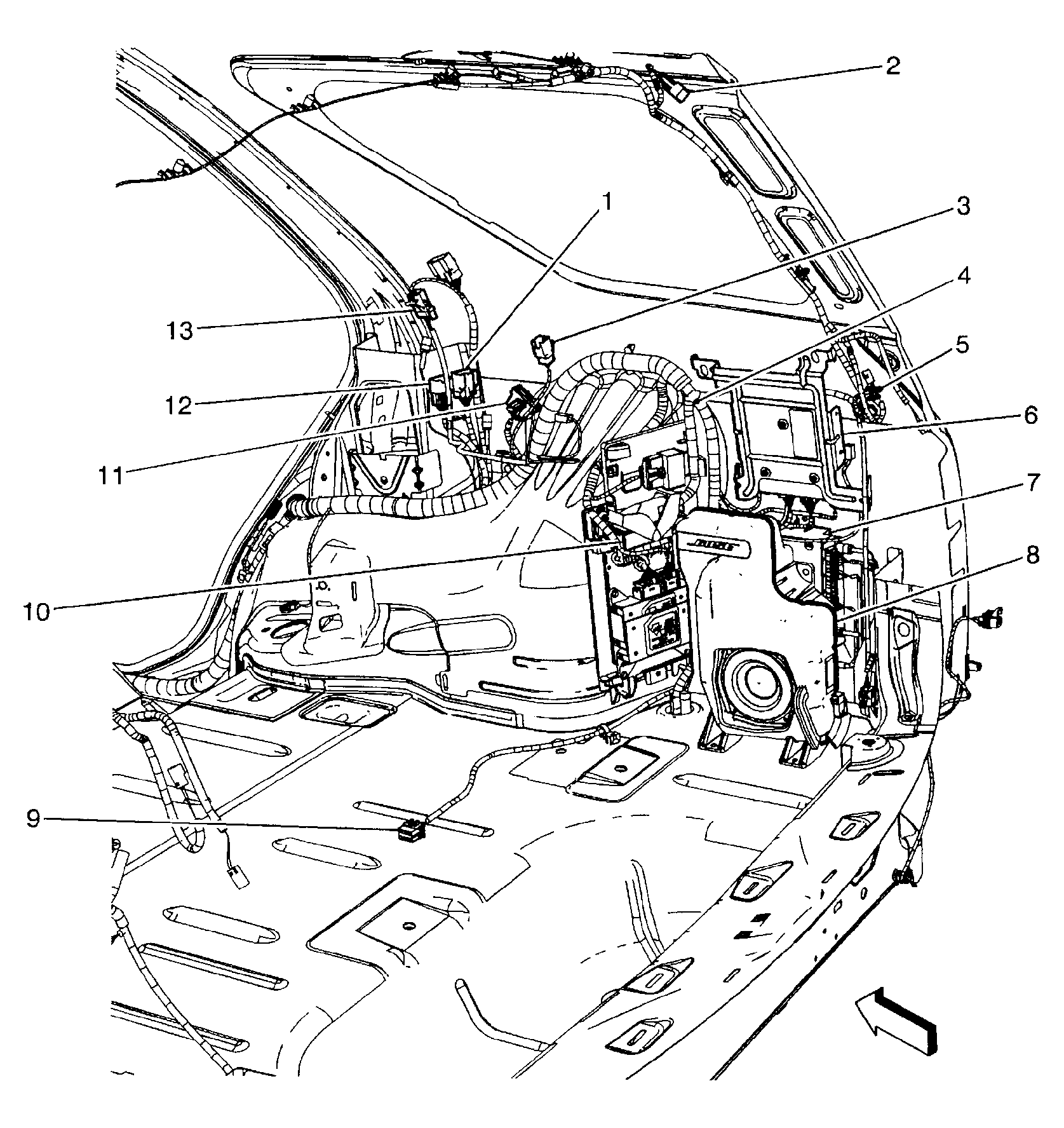

| Vehicle Communication Interface Module (VCIM) (7) | At right rear corner of vehicle. See Figure. |
