Seat Belt Component Views

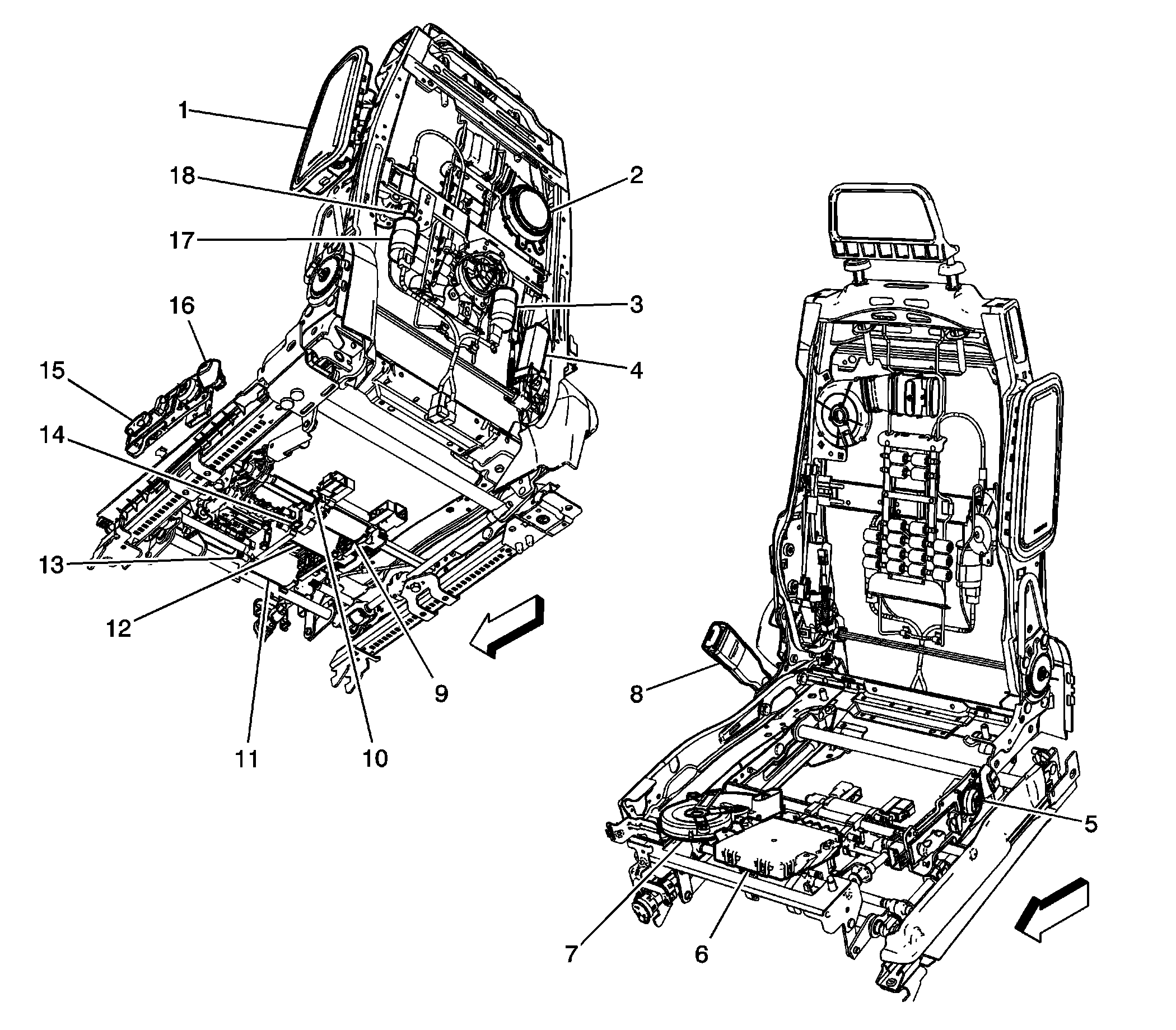

| Callout | Component Name |
|---|---|
| 1 | Inflatable Restraint Side Impact Module - Left |
| 2 | Seat Back Ventilation Heat and Cool Module - Driver (KB6) |
| 3 | Seat Lumbar Motor - Driver (AL2) |
| 4 | Seat Recline Motor - Driver (AG1/A45) |
| 5 | Seat Lumbar Switch - Driver (AL2/A45) |
| 6 | Memory Seat Module (MSM) (A45/AM3/KB6) |
| 7 | Seat Cushion Ventilation Heat and Cool Module - Driver (KB6) |
| 8 | Seat Belt Switch - Left |
| 9 | Seat Rear Vertical Motor - Driver |
| 10 | Seat Rear Vertical Position Sensor - Driver (A45) |
| 11 | Seat Horizontal Motor - Driver |
| 12 | Seat Adjuster Motor Assembly - Driver (AG1/A45) |
| 13 | Seat Horizontal Position Sensor - Driver (A45) |
| 14 | Seat Front Vertical Position Sensor - Driver (A45) |
| 15 | Seat Adjuster Switch - Driver (AG1/A45) |
| 16 | Seat Lumbar Massage Switch - Driver (AM3) |
| 17 | Seat Lumbar Massage Motor - Driver (AM3) |
| 18 | Seat Recline Position Sensor - Driver (A45) |

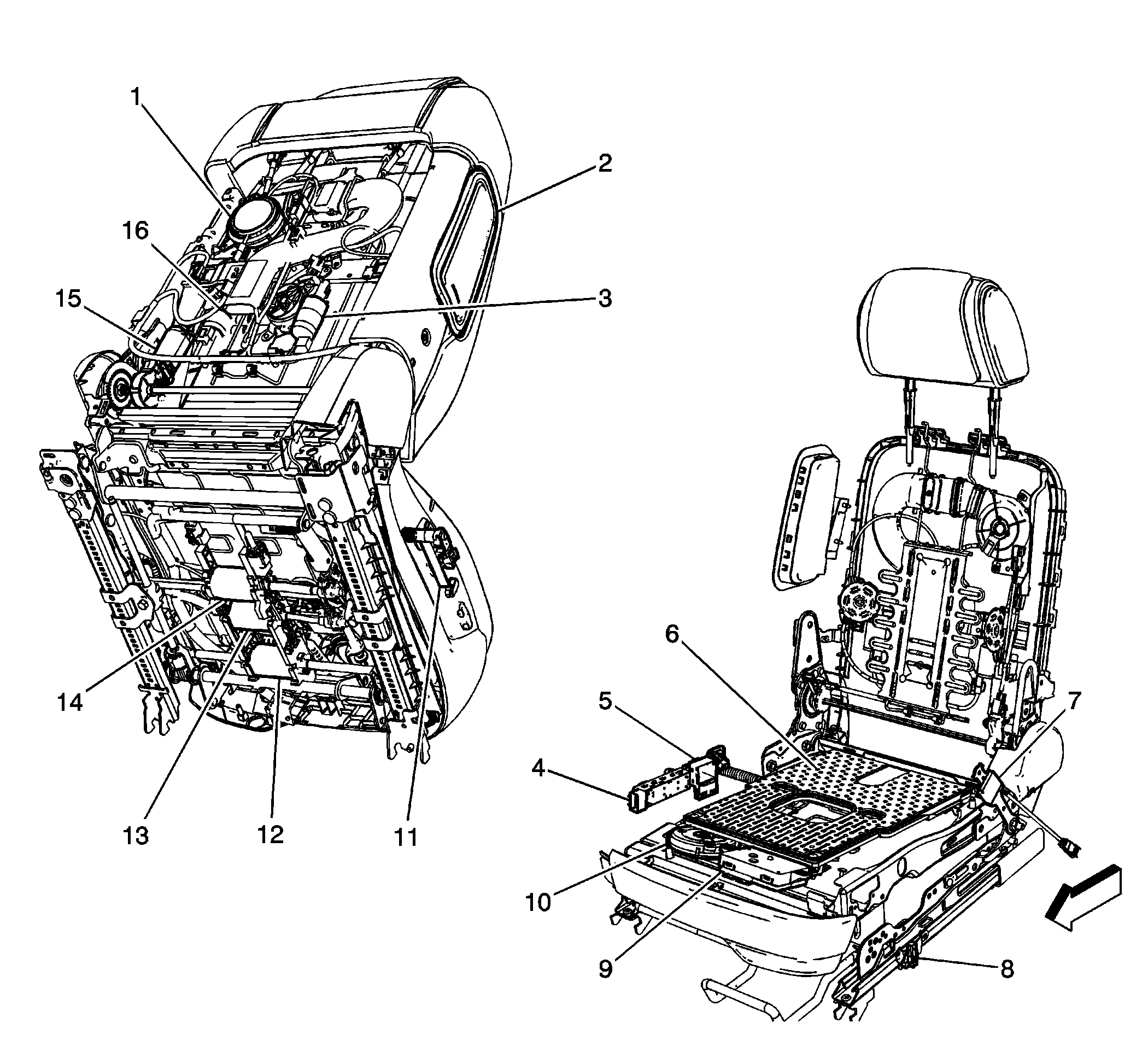

| Callout | Component Name |
|---|---|
| 1 | Seat Back Ventillation Heat and Cool Module - Passenger (KB6) |
| 2 | Inflatable Restraint Side Impact Module - Right |
| 3 | Seat Lumbar Motor - Front Passenger (AL2) |
| 4 | Seat Adjuster Switch - Passenger (AG2) |
| 5 | Seat Lumbar Massage Switch - Front Passenger (AM3) |
| 6 | Inflatable Restraint Passenger Presence System (PPS) Sensor |
| 7 | Seat Belt Switch - Right |
| 8 | Inflatable Restraint Seat Position Sensor (SPS) - Right |
| 9 | Climate Control Seat Module - Front (KB6) |
| 10 | Seat Cushion Ventillation Heat and Cool Module - Front Passenger (KB6) |
| 11 | Inflatable Restraint Passenger Presence System (PPS) Sensor Connector |
| 12 | Seat Horizontal Motor - Passenger |
| 13 | Seat Front Vertical Motor - Passenger |
| 14 | Seat Rear Vertical Motor - Passenger |
| 15 | Seat Recline Motor - Front Passenger (AG2) |
| 16 | Seat Lumbar Massage Motor - Front Passenger |
