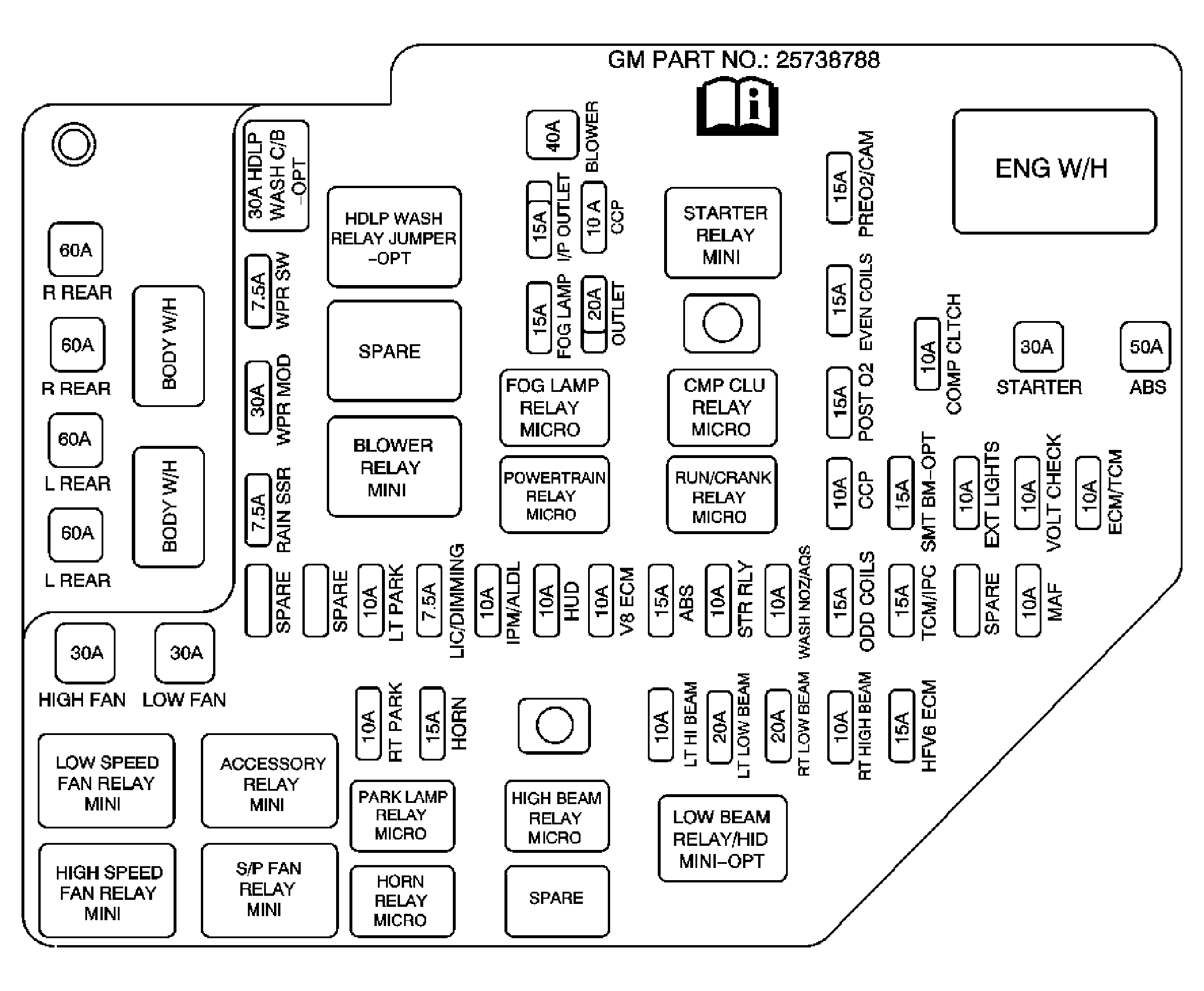

Fuse Block - Underhood Label
Fuse Block - Underhood Label Usage
| Device | Rating | Description |
|---|---|---|
| ABS Fuse | 50A | EBCM |
| ABS Fuse | 15A | Electronic Brake Control Module (EBCM) Ignition 1 Power Feed |
| ACCESSORY Relay | - | RAIN SSR, WPR MOD, and WPR SW Fuses |
| BLOWER Fuse | 40A | BLOWER Relay |
| BLOWER Relay | - | Blower Motor Control Module |
| CCP Fuse | 10A | HVAC Control Module |
| CCP Fuse | 10A | HVAC Control Module, Headlamp Level Controller - Export, Adaptive Cruise Control Module w/K59 |
| COMP CLTCH Fuse | 10A | Compressor Clutch |
| CMP CLU Relay | - | Compressor Clutch |
| ECM/TCM Fuse | 10A | ECM, IPC, RCDLR and TCM |
| EVEN COILS Fuse | 15A | Even Ignition Coils/Even Fuel Injectors |
| EXT LIGHTS Fuse | 10A | PARK LAMP, LOW BEAM/HID MINI-OPT and HIGH BEAM Relays |
| FOG LAMP Fuse | 15A | FOG LAMP Relay |
| FOG LAMP Relay | - | Fog Lamps |
| HDLP WASH C/B-OPT Fuse | 30A | Headlamp Washer Relay |
| HDLP WASH Relay JUMPER-OPT | - | Not Used |
| HFV6 ECM Fuse | 15A | Electronic Control Module (ECM) Ignition 1 Power (LY7) |
| HIGH BEAM Relay | - | LT HI BEAM and RT HIGH BEAM Fuses |
| HIGH FAN Fuse | 30A | HIGH SPEED FAN Relay |
| HIGH SPEED FAN Relay | - | Cooling Fan - Right |
| HORN Fuse | 15A | HORN Relay |
| HORN Relay | - | Horns |
| HUD Fuse | 10A | Head Up Display, Tilt/Telescoping Switch/Steering Column Lock Module (w/UA2) |
| IPM/ALDL Fuse | 10A | IPM and Data Link Connector |
| I/P OUTLET Fuse | 15A | Auxiliary Power Outlet - Front |
| L REAR Fuse | 60A | Fuse Block - Left Rear |
| L REAR Fuse | 60A | Fuse Block - Left Rear |
| LT HI BEAM Fuse | 10A | Headlamp - Left |
| LT LOW BEAM Fuse | 20A | Headlamp - Left |
| LT PARK Fuse | 10A | Headlamp - Left, Cornering/Side Marker Lamp - LF, LR and Tail Lamp - Left (Domestic) |
| LIC/DIMMING Fuse | 7.5A | License Lamps, IPM/ALDL Fuse |
| LOW BEAM Relay/HID MINI--OPT | - | LT LOW BEAM and RT LOW BEAM Fuses |
| LOW FAN Fuse | 30A | LOW SPEED FAN Relay |
| LOW SPEED FAN Relay | - | Cooling Fan - Left |
| MAF Fuse | 10A | MAF/IAT Sensor |
| ODD COILS Fuse | 15A | Odd Ignition Coils and Odd Fuel Injectors |
| OUTLET Fuse | 20A | Auxiliary Power Outlet Rear and Console |
| PARK LAMP Relay | - | RT PARK, LT PARK, and LIC/DIMMING Fuses |
| POST 02 Fuse | 15A | Heated Oxygen Sensor (HO2S) Bank 2 Sensor 2, Heated Oxygen Sensor (HO2S) Bank 1 Sensor 2 |
| POWERTRAIN Relay | - | LOW SPEED FAN Relay, HIGH SPEED FAN Relay, S/P FAN Relay, PRE O2/CAM, POST O2, ECM, and COILS (V8 and V6) Fuses |
| PRE 02/CAM Fuse | 15A | Heated Oxygen Sensor (HO2S) Bank 1 Sensor 1/Heated Oxygen Sensor (HO2S) Bank 2 Sensor 1 (LH2), Camshaft Position (CMP) Solenoid Exhaust Actuators Bank 1 and Bank 2, Camshaft Position (CMP) Solenoid Intake Actuators Bank 1 and Bank 2 Heated Oxygen Sensor (HO2S) Bank 1 Sensor 1/Heated Oxygen Sensor (HO2S) Bank 2 Sensor 1, Intake Manifold Runner Control (IMRC) Valve, EVAP Canister Purge Valve (LY7) |
| RAIN SSR Fuse | 7.5A | HDLP WASH Relay, Rain Sensor and Tire Pressure Monitor Module |
| R REAR Fuse | 60A | Fuse Block - Right Rear |
| R REAR Fuse | 60A | Fuse Block - Right Rear |
| RT HIGH BEAM Fuse | 10A | Headlamp - Right |
| RT LOW BEAM Fuse | 20A | Headlamp - Right |
| RT PARK Fuse | 10A | Headlamp - Right, Right Position Lamp Relay (Export), Cornering/Side Marker Lamp - RF and RR, Tail Lamp - Right (Domestic) |
| RUN/CRANK Relay | - | STR RLY Fuse, WASH NOZ/AQS, ABS, CCP, MAF, ECM/TCM Fuses |
| SMT BM-OPT Fuse | 15A | ECM, IPC and TCM |
| SPARE Fuse | - | Not Used |
| SPARE Relay | - | Not Used |
| STARTER Fuse | 30A | Starter Relay |
| S/P FAN Relay | - | Cooling Fans |
| STARTER Relay | - | Starter, ECM |
| STR RLY Fuse | 10A | Starter Relay Fuse |
| TCM/IPC Fuse | 15A | ECM, IPC, and TCM |
| VOLT CHECK Fuse | 10A | IPM |
| V8 ECM Fuse | 10A | Evaporative Emission (EVAP) Canister Purge Solenoid, Electronic Control Module (ECM) |
| WASH NOZ/AQS Fuse | 10A | Heated Washer Nozzles |
| WPR MOD Fuse | 30A | Windshield Wiper/Washer Module |
| WPR SW Fuse | 7.5A | Traffic Information Receiver (VICS FM Multiplex Module), Wiper Switch |
