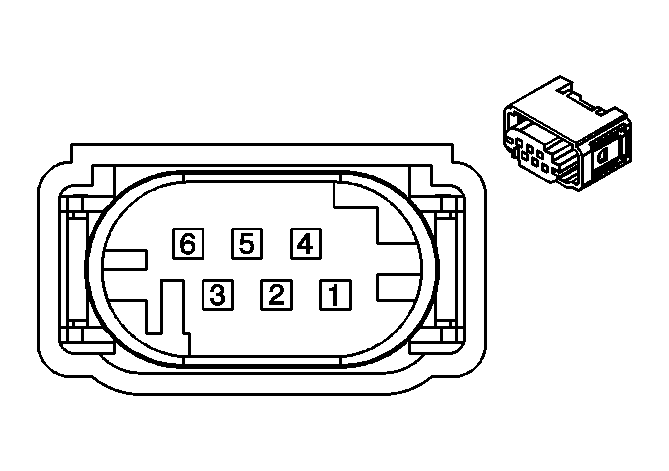

YAW and Lateral Acceleration Sensor Connector End View
YAW and Lateral Acceleration Sensor
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | DK GRN | 2087 | YAW Rate Sensor 5-Volt Reference |
| 2 | LT BLU | 715 | Lateral Accelerometer Signal |
| 3 | DK BLU | 716 | Yaw Rate Sensor Signal |
| 4 | - | - | Not Used |
| 5 | YEL | 5353 | YAW Rate Frequency |
| 6 | LT BLU | 2088 | YAW Rate Sensor Low Reference |
