| A/C Compressor Bracket-To-Lower Crankcase |
| Lock Nut |
22 (30) |
| Stud |
18 (24) |
| A/C Compressor-To-Block & Bracket Bolt |
37 (50) |
| Camshaft Chain Guide-To-Head Bolt |
18 (24) |
| Camshaft Chain Tensioner-To-Block Bolt |
18 (24) |
| Camshaft Sprocket Bolt |
89 (120) |
| Connecting Rod Bolt |
| Step 1 |
22 (30) |
| Step 2 |
Back Off To Zero |
| Step 3 |
18 (24) + Additional 110 Degrees |
| Coolant Temperature Sensor |
15 (20) |
| Crankshaft Balancer Bolt |
| Step 1 |
37 (50) |
| Step 2 |
Additional 120 Degrees |

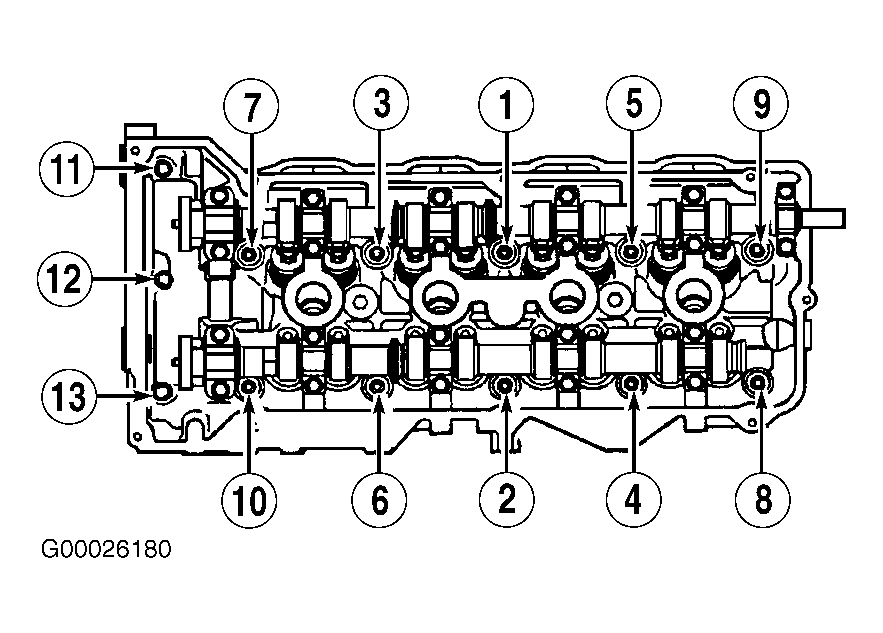

| Cylinder Head Bolt (M11) |
| Step 1 |
30 (40) |
| Step 2 |
Additional 70 Degrees |
| Step 3 |
Additional 60 Degrees |
| Step 4 |
Additional 60 Degrees (190 Degrees Total) |
| Drive Belt Idler Pulley Bolt |
37 (50) |
| Drive Belt Tensioner Bolt |
37 (50) |
| EGR Pipe-To-Water Outlet Bolt |
18 (24) |
| EGR Tube-To-Intermediate Pipe Nut |
44 (60) |
| EGR Valve Bolt |
21 (28) |
| Exhaust Manifold Bolt/Nut |
18 (24) |
| Flexplate Bolt |
| Step 1 |
11 (15) |
| Step 2 |
Additional 50 Degrees |
| Generator & A/C Bracket-To-Block Bolt |
37 (50) |
| Generator Bracket-To-Block |
| Rear Bolt |
35 (47) |
| Rear Nut |
28 (38) |
| Generator-To-Bracket Bolts |
37 (50) |
| Intermediate Sprocket Retaining Bolt |
44 (60) |
| Knock Sensor |
15 (20) |
| Lower Crankcase-To-Block Bolts |
22 (30) |

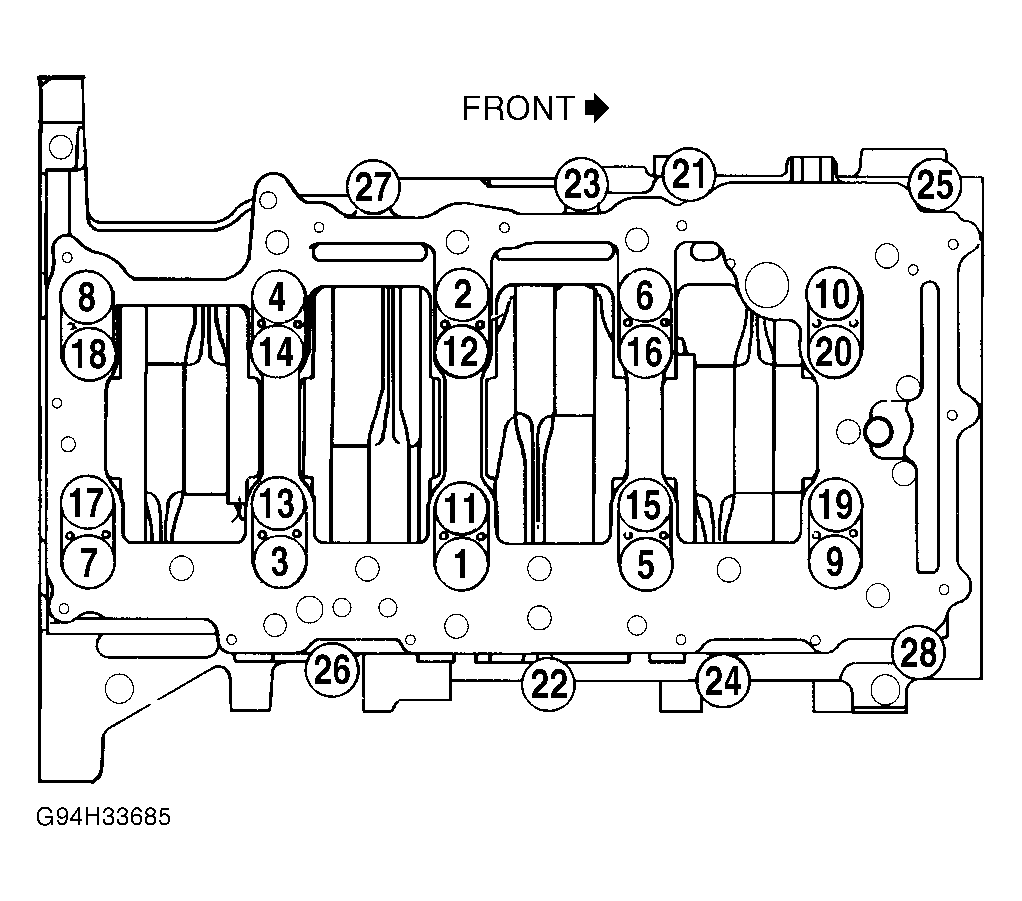

| Main Bearing Cap Bolts |
| Step 1 |
15 (20) |
| Step 2 |
Additional 65 Degrees |
| Oil Filter Adapter Bolt |
12 (16) |
| Oil Filter Adapter Plug |
| With Oil Cooler |
15 (20) |
| Without Oil Cooler |
13 (18) |
| Oil Level Sensor |
15 (20) |
| Oil Pan Baffle Nut |
18 (24) |
| Oil Pan Drain Plug |
15 (20) |
| Oil Pump Suction Pipe Lock Nut |
18 (24) |
| Oxygen Sensor |
30 (40) |
| Power Steering Pump Bracket-To-Block Bolts |
37 (50) |
| Power Steering Pump-To-Bracket Bolts |
18 (24) |
| Starter-To-Block Bolt |
22 (30) |
| Torque Converter-To-Flywheel Bolt |
44 (60) |
| Torque Strut Bracket-To-Cylinder Head Bolt |
37 (50) |
| Torque Strut Bracket-To-Water Manifold Bolt |
18 (24) |
| Transaxle Brace-To-Block Bolt |
37 (50) |
| Transaxle Brace-To-Oil Pan Bolt |
37 (50) |
| Transaxle Brace-To-Transaxle Bolt |
37 (50) |
| Transaxle-To-Engine Bolt |
| Short |
37 (50) |
| Long |
55 (75) |
| Water Outlet-To-Head Bolt |
18 (24) |
| Water Pump Housing-To-Block Bolt |
18 (24) |
| Water Pump Housing-To-Head Bolt |
18 (24) |
| INCH Lbs. (N.m) |
| Camshaft Bearing Cap Bolt |
106 (12) |
| Camshaft Chain Guide Access Plug |
39 (4.4) |
| Camshaft Cover Bolt |
89 (10) |
| Camshaft Seal-To-Cover Bolt (Left Head) |
10 (1.1) |
| Camshaft Thrust/Retaining Plate Bolt |
89 (10) |
| Crankshaft Position Sensor |
89 (10) |
| Cylinder Head Bolt (M6) |
106 (12) |
| Flexplate Housing Cover Bolt |
80 (9) |
| Front Cover Bolt |
89 (10) |
| Ignition Module-To-Camshaft Cover Bolt |
106 (12) |
| Intake Manifold Bolt |
89 (10) |
| Intermediate Sprocket Shaft Bolt |
89 (10) |
| Oil Dipstick Tube Bolt |
89 (10) |
| Oil Manifold-To-Lower Crankcase Bolt |
89 (10) |

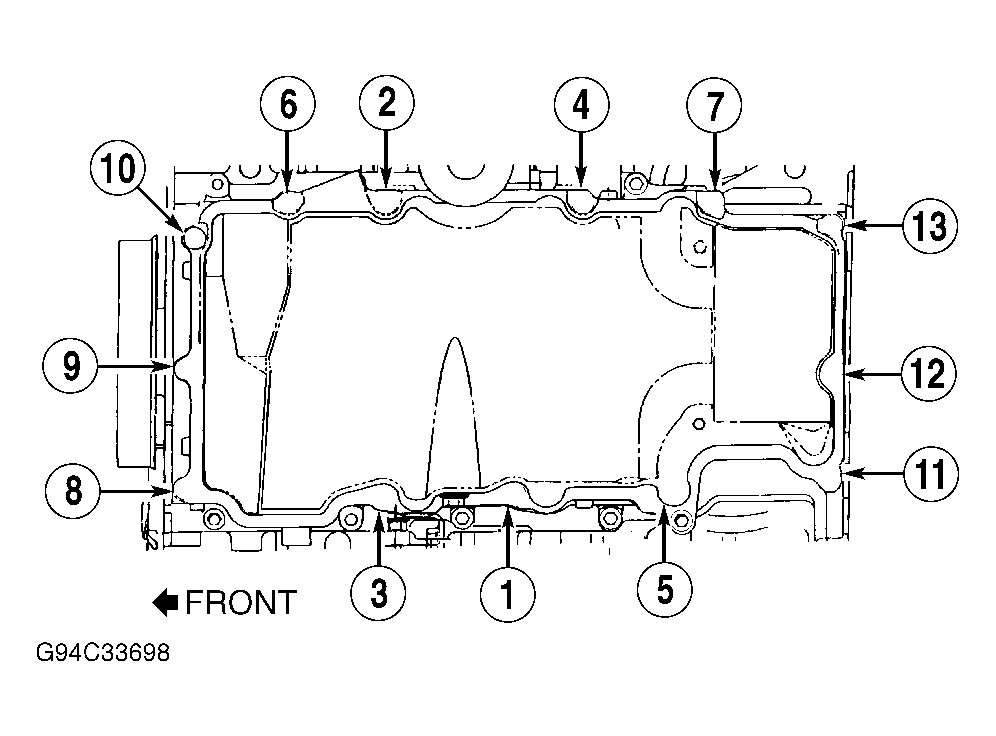

| Oil Pan Bolt |
89 (10) |
| Oil Pump Cover Screws |
106 (12) |
| Oil Pump-To-Lower Crankcase Bolt |
| Step 1 |
89 (10) |
| Step 2 |
Additional 35 Degrees |
| Thermostat Housing-To-Water Pump Housing Bolt |
89 (10) |
| Water Pump Cover Bolt |
89 (10) |
| Water Pump Drive Belt Tensioner-To-Water Manifold Stud |
89 (10) |
