Component Locations
Component Locations
| Component | Location |
|---|---|
| Battery Compartment Left Maxi(R) Fuse Block | Behind Passenger's Seat, On Quarter Panel. See Fig 1 . |
| Console Fuse Block | Center Rear Of Console, Between Seats |

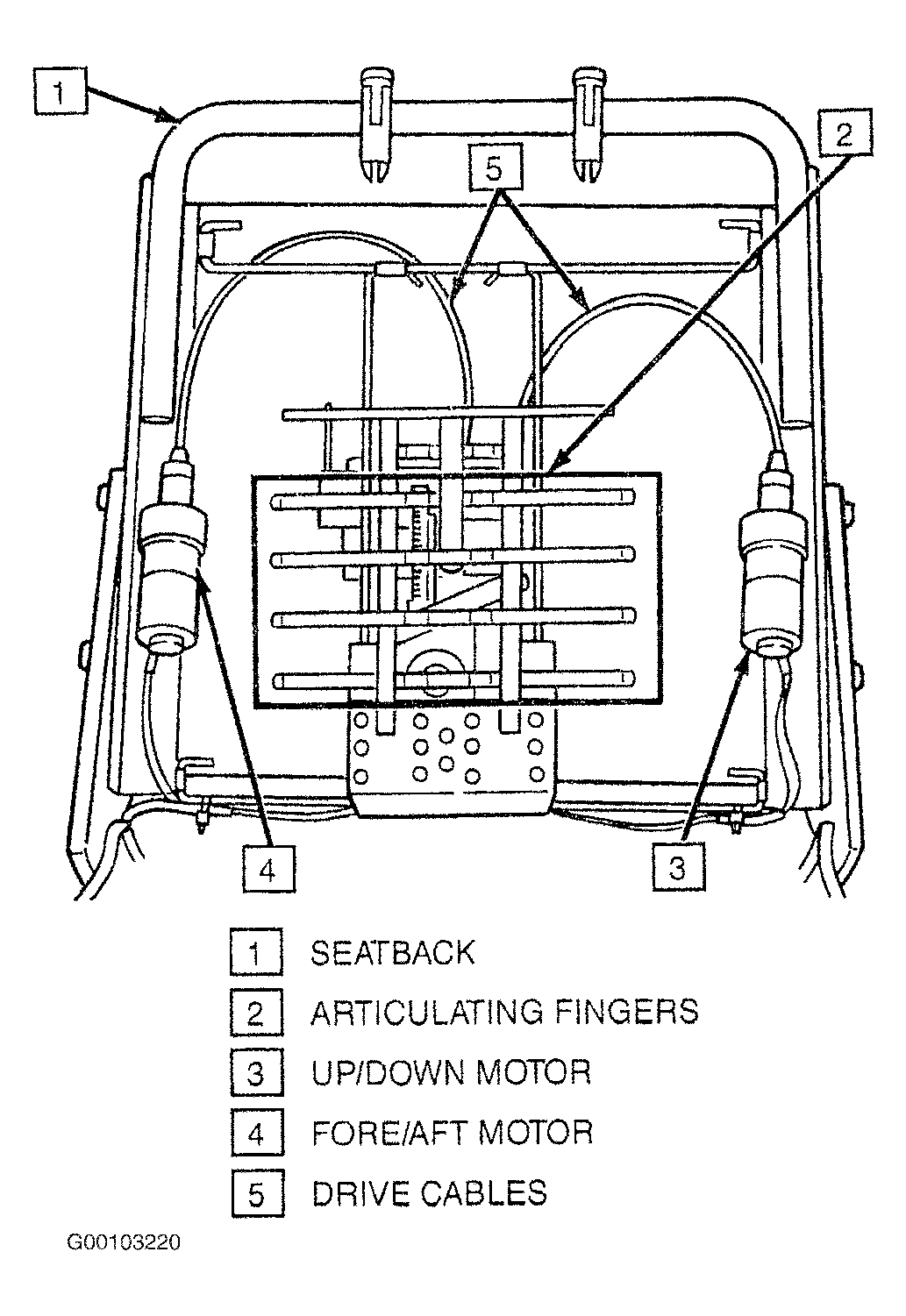

| Fore/Aft Lumbar Motors | In Respective Seat Back. See Figure . |
| Fore/Aft Lumbar Relays | Under Front Portion Of Respective Front Seat, On Bracket. See Fig 6 . |
| Forward/Back Motors | Under Respective Front Seats. See Fig 6 . |
| Forward/Back Position Sensor | Under Center Of Driver's Seat. See Fig 6 . |
| Front Height Motors | Under Front Portion Of Respective Front Seats. See Fig 6 . |
| Front Height Position Sensor | Under Front Portion Of Driver's Seat. See Fig 6 . |
| Rear Height Motors | Under Front Portion Of Respective Front Seats. See Fig 6 . |
| Rear Height Position Sensor | Under Center Of Driver's Seat. See Fig 6 . |
| Recliner Motors | Under Front Portion Of Respective Front Seats. See Fig 6 . |
| Recliner Position Sensor | Under Front Portion Of Driver's Seat. See Fig 6 . |
| Recliner Relays | Under Front Portion Of Respective Front Seats, On Bracket. See Fig 6 . |
| Seat Memory Module | Under Center Of Driver's Seat. See Fig 7 . |
| Seat Memory Module Diagnostic Connector | Under Center Of Driver's Seat. See Fig 7 . |
| Transaxle Range Switch | Lower Left Rear Of Engine, On Transaxle. See Fig 8 . |
| Up/Down Lumbar Motors | In Respective Seat Backs. See Figure . |
| Up/Down Lumbar Relays | Under Front Portion Of Respective Front Seats, On Bracket. See Fig 6 . |
| C201 (56 Cavities) | Behind Right Side Of Instrument Panel, Near Kick Panel |
| C300 (6 Cavities) | Under Rear Of Passenger's Seat |
| C301 (6 Cavities) | Under Rear Of Driver's Seat. See Fig 6 . |
| C302 (10 Cavities) | Under Rear Of Driver's Seat. See Fig 6 . |
| C303 (8 Cavities) | Under Rear Of Driver's Seat. See Fig 6 . |
| C314 (6 Cavities) | Under Rear Of Driver's Seat. See Fig 6 . |
| C315 (6 Cavities) | Under Rear Of Passenger's Seat |
| G306 | Below Right Rear Of Driver's Seat. See Fig 2 . |
| P100 | Right Rear Of Engine Compartment, Behind Right Side Of Instrument Panel |
| P500 | In Front Part Of Left Door |
| S207 | Body Main Harness, Behind Left Side Of Instrument Panel, 2 Inches Right Of Body Main To Instrument Panel Interconnect (C200) Breakout. See Fig 3 . |
| S210 | Body Main Harness, Behind Left Side Of Instrument Panel, 6 Inches Right Of Body Main To Instrument Panel Interconnect (C200) Breakout. See Fig 3 . |
| S220 | Body Main Harness, Behind Right Side Of Instrument Panel, 7 Inches Left Of Heater & A/C Programmer Breakout. See Fig 4 . |
| S311 | Body Main Harness, Left Side Of Console, 2 Inches Forward Of Shift Interlock Solenoid Breakout. See Fig 2
. |
| S314 | Body Main Harness, 2 Inches Rearward Of Console Switches Branch Breakout. See Fig 2 . |
| S315 | Body Main Harness, 6 Inches Left Of Console Switches Branch Breakout. See Fig 2 . |
| S320 | Passenger's Seat Harness, Under Passenger's Seat, 15 Inches Rearward Of Seat To Body Main Interconnect (C300). See Fig 5 . |
| S321 | Passenger's Seat Harness, Under Passenger's Seat, 11 Inches Rearward Of Seat To Body Main Interconnect (C300). See Fig 5 . |
| S322 | Driver's Memory Seat Harness, Under Driver's Seat, 4 Inches Rearward Of Seat To Body Main Interconnect (C301) |
| S323 | Driver's Memory Seat Harness, Under Driver's Seat, 6 Inches Forward Of Seat To Body Main Interconnect (C301). See Fig 6 . |
| S324 | Driver's Memory Seat Harness, Under Driver's Seat, 2 Inches Rearward Of Seat To Lumbar Motors Interconnect (C314) Breakout. See Fig 6 . |
| S325 | Driver's Memory Seat Harness, Under Driver's Seat, 2 Inches Rearward Of Recliner Position Sensor Breakout. See Fig 6 . |
| S326 | Driver's Memory Seat Harness, Under Driver's Seat, 2 Inches Left Of Recliner Motor Breakout. See Fig 6 . |
