Component Locations

NOTE: For more information, see ELECTRICAL COMPONENT LOCATOR article in ELECTRICAL.
COMPONENT LOCATIONS

Component Location
Assembly Line Diagnostic Link (ALDL) Connector On Left Hand Shroud, Forward Of Park Brake Assembly. See Fig 1 .
Body Computer Module (BCM) Behind Left Center Of Instrument Panel. See Fig 2 .
Brake Fluid Level Switch Left Front Of Dash, On Top Of Brake Fluid Reservoir. See Figure .
Brake Pump/Motor Assembly Left Side Of Engine, Above Transaxle. See Fig 6 .
Brake PumpMotor Relay Right Side Of Engine Compartment, On Fender Panel Relay Bracket. See Fig 6 .
Brake Switch Behind Left Side Of Instrument Panel, On Brake Pedal Support
Coolant Temperature Sensor (CTS) Left Top Of Engine, Right Of Electronic Spark Timing (EST) Distributor. See Fig 3 .
Electronic Brake & Traction Control Module (EBCTM) Behind Left Side Of Instrument Panel, Left Of Steering Column. See Fig 1 .
Fuse Block In Center Console, Under Ashtray
Fusible Link D Right Front Of Engine Compartment, At Power Junction Block. See Fig 4 .
Fusible Link M Right Front Of Engine Compartment, Connected To Brake Pump/Motor Relay Terminal 8. See Fig 4 .
In-Line Brake Fuse Behind Left Side Of Instrument Panel, Taped To Headlight Washer Module. See Fig 1 .
Isolated Ground Junction Block Behind Right Seat, Behind Access Panel, Near Battery. See Fig 5 .
Maxifuse Block Behind Right Seat. See Fig 5 .
Mini-Spare Traction Disable Connector In Trunk, Above Spare Tire. See Fig 8 .
Over-Voltage Protection Relay Behind Left Side Of Instrument Panel, Left Of Steering Column. See Fig 1 .
Park Brake Switch Behind Left Side Of Instrument Panel, On Park Brake Assembly
Powertrain Control Module (PCM) Behind Right Side Of Instrument Panel, Near Shroud. See Fig 9 .
Transaxle Position Switch Lower Left Rear Of Engine, Mounted On Transaxle
Vehicle Speed Sensor (VSS) Right Rear Of Engine, Mounted On Transaxle. See Fig 10 .
Wheel Speed Sensor At Each Wheel, Behind Dust Shield
C111 (7 Cavities) Lower Left Rear Of Engine
C119 (2 Cavities) Left Rear Of Engine, Near Strut Tower
C120 (2 Cavities) Right Rear Of Engine Compartment, Near Strut Tower
C121 (4 Cavities) Lower Left Rear Of Engine
C200 (56 Cavities) Behind Left Side Of Instrument Panel, Right Of Steering Column
C201 (56 Cavities) Behind Right Side Of Instrument Panel, Near Shroud
C407 (6 Cavities) Under Center Rear Of Car, Near Fuel Tank
C409 (2 Cavities) Under Center Rear Of Car, Attached To Frame
C410 (2 Cavities) Under Rear Of Car, On Frame, Near Right Wheel
G103 Lower Left Front Of Engine, Near Starter Solenoid. See Fig 11 .
G200 Left Shroud, Above Park Brake Assembly. See Fig 1 .
G300 Behind Right Seat, Behind Access Panel Behind Battery. See Fig 12 .
P100 Main Harness Grommet, Left Front Of Dash
P101 Main Harness Grommet, Right Front Of Dash
P103 Engine Harness Grommet, Right Front Of Dash
P104 Left Wheel Speed Sensor Grommet, Left Rear Of Engine Compartment, Behind Base Of Strut Tower
P105 Right Wheel Speed Sensor Grommet, Right Rear Of Engine Compartment, Behind Base Of Strut Tower
P400 Main Harness Grommet, Under Rear Of Car, Near Fuel Tank
S101 Main Harness, Left Front Of Dash
S123 Engine Harness, Right Rear Of Engine. See Fig 10 .
S163 Engine Harness, Left Side Of Engine
S203 Main Harness, In Dash Channel, Left Of Steering Column. See Fig 1 .
S204 Main Harness, In Dash, Above Steering Column. See Fig 1 .
S205 Main Harness, In Dash Channel, Above Steering Column
S243 Main Harness, In Dash Channel Behind Center Of Instrument Panel
S245 Main Harness, Left Of Steering Column, In EBCTM Breakout. See Fig 1 .
S271 Main Harness, In Dash Channel, Above Steering Column. See Fig 1 .
S275 Main Harness, Behind Left Side Of Instrument Panel, 9 In. From Dash Grommet (P100)
S277 Engine Harness, Near Top Of Right Shroud
S319 Main Harness, Behind Right Seat, In Isolated Ground Junction Block Breakout. See Fig 5 .
Fig 1: Locating Assembly Line Diagnostic Link (ALDL) Connector, EBCM, G200, In-Line Brake Fuse & Over Voltage Protection Relay
G00088030Courtesy of GENERAL MOTORS CORP.
Fig 2: Locating Body Computer Module (BCM)
G00090120Courtesy of GENERAL MOTORS CORP.
Fig 3: Locating Coolant Temperature Sensor
G00088007Courtesy of GENERAL MOTORS CORP.
Fig 4: Locating Fusible Links D & M
G00088015Courtesy of GENERAL MOTORS CORP.
Fig 5: Locating Isolated Ground Junction Block & Maxifuse Block
G00090137Courtesy of GENERAL MOTORS CORP.

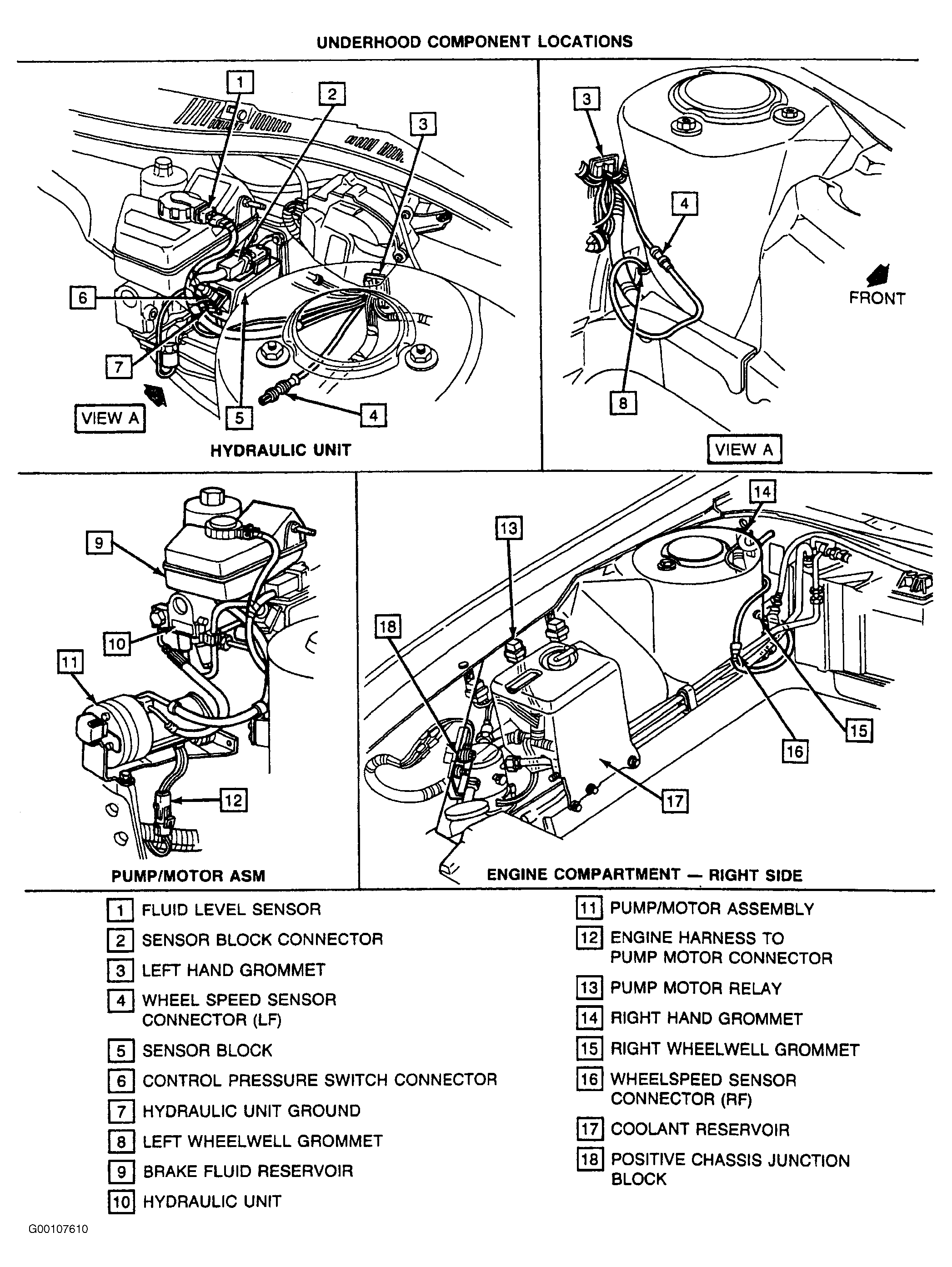

Fig 6: Locating Underhood ABS/TCS Components (1 Of 2)
G00107610Courtesy of GENERAL MOTORS CORP.

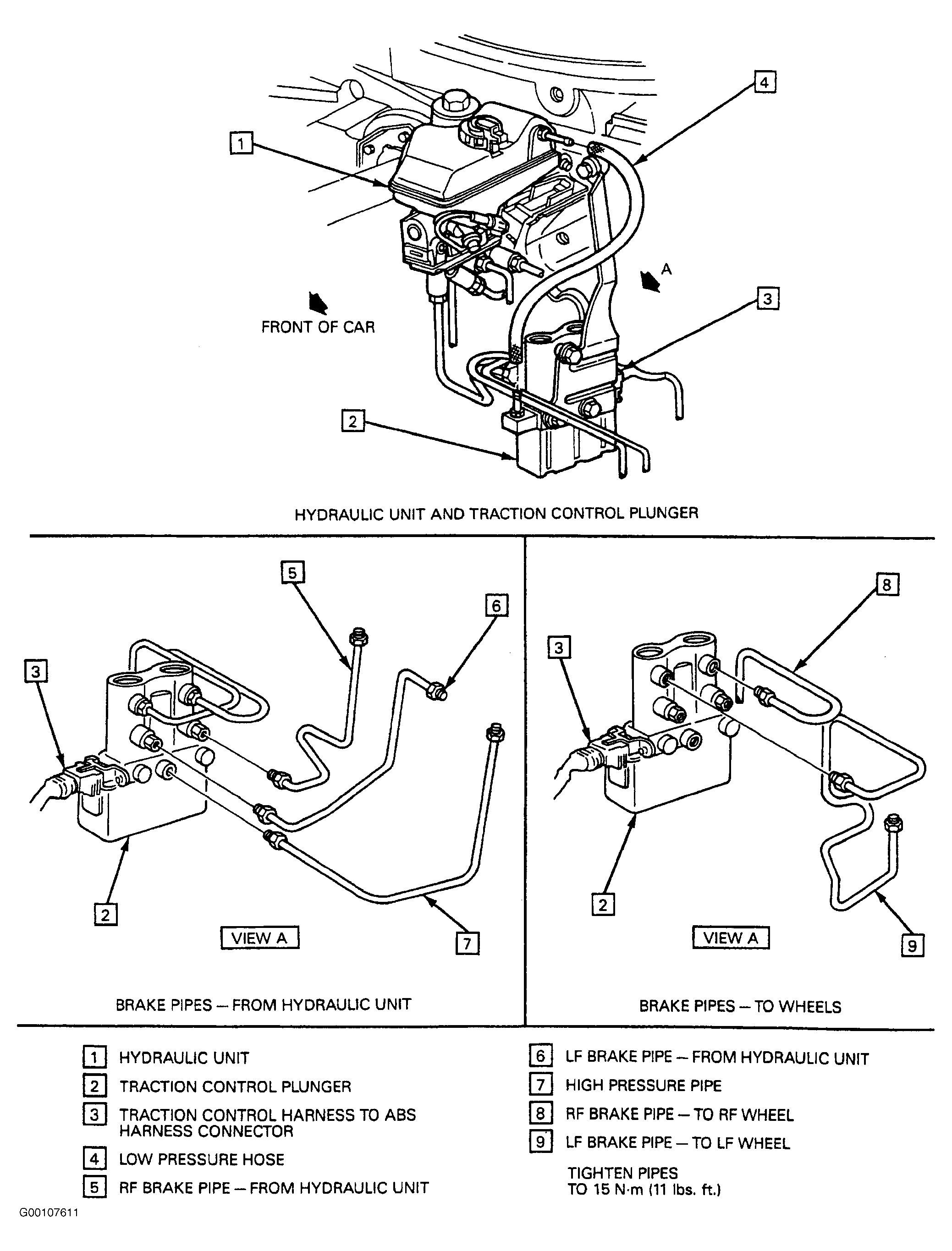

Fig 7: Locating Underhood ABS/TCS Components (2 Of 2)
G00107611Courtesy of GENERAL MOTORS CORP.

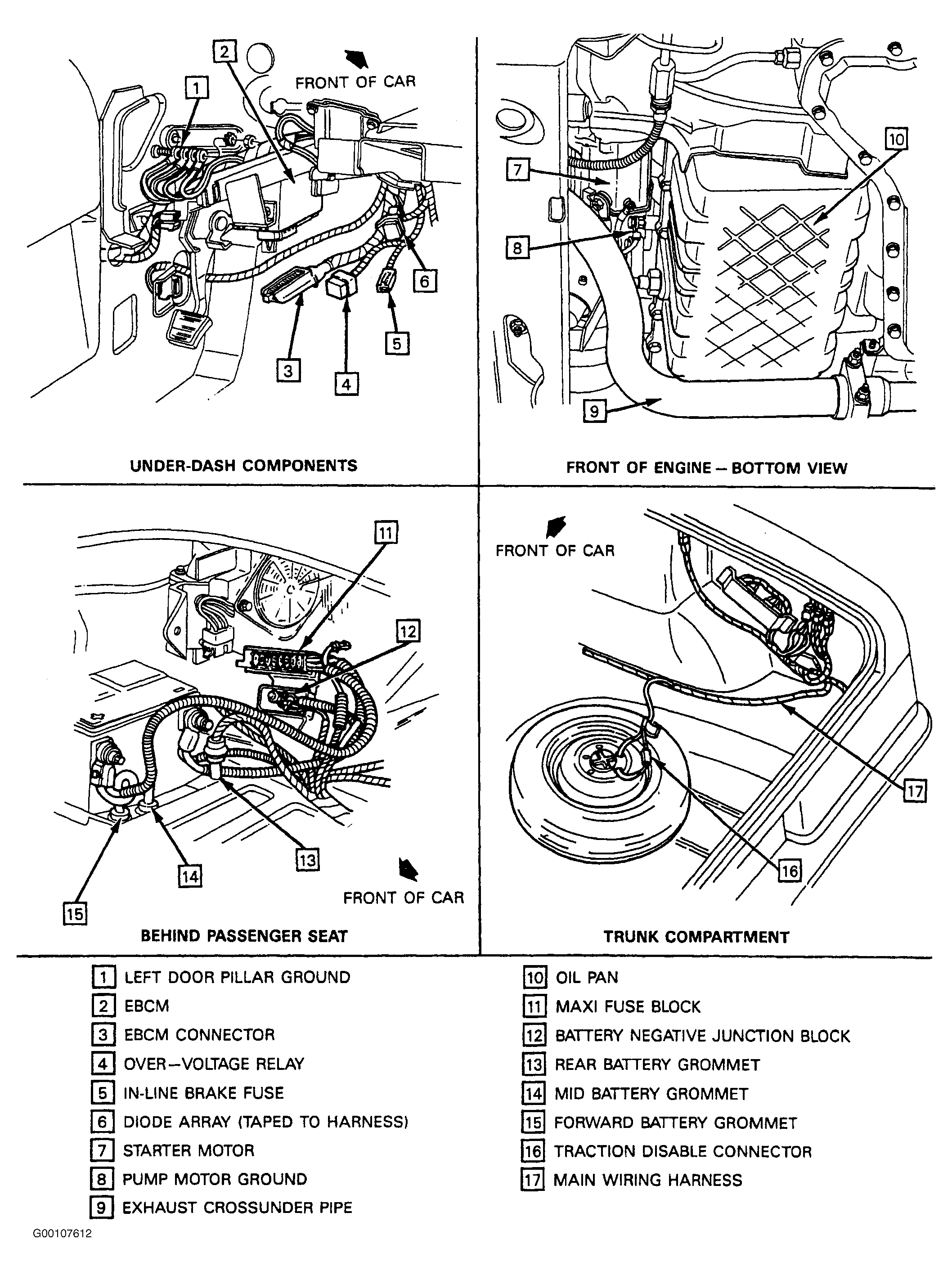

Fig 8: Locating ABS/TCS Components
G00107612Courtesy of GENERAL MOTORS CORP.
Fig 9: Locating Powertrain Control Module (PCM)
G00088036Courtesy of GENERAL MOTORS CORP.
Fig 10: Locating Vehicle Speed Sensor
G00087996Courtesy of GENERAL MOTORS CORP.
Fig 11: Locating Ground G103
G00087995Courtesy of GENERAL MOTORS CORP.
Fig 12: Locating Ground G300
G00090133Courtesy of GENERAL MOTORS CORP.
