Installation Procedure

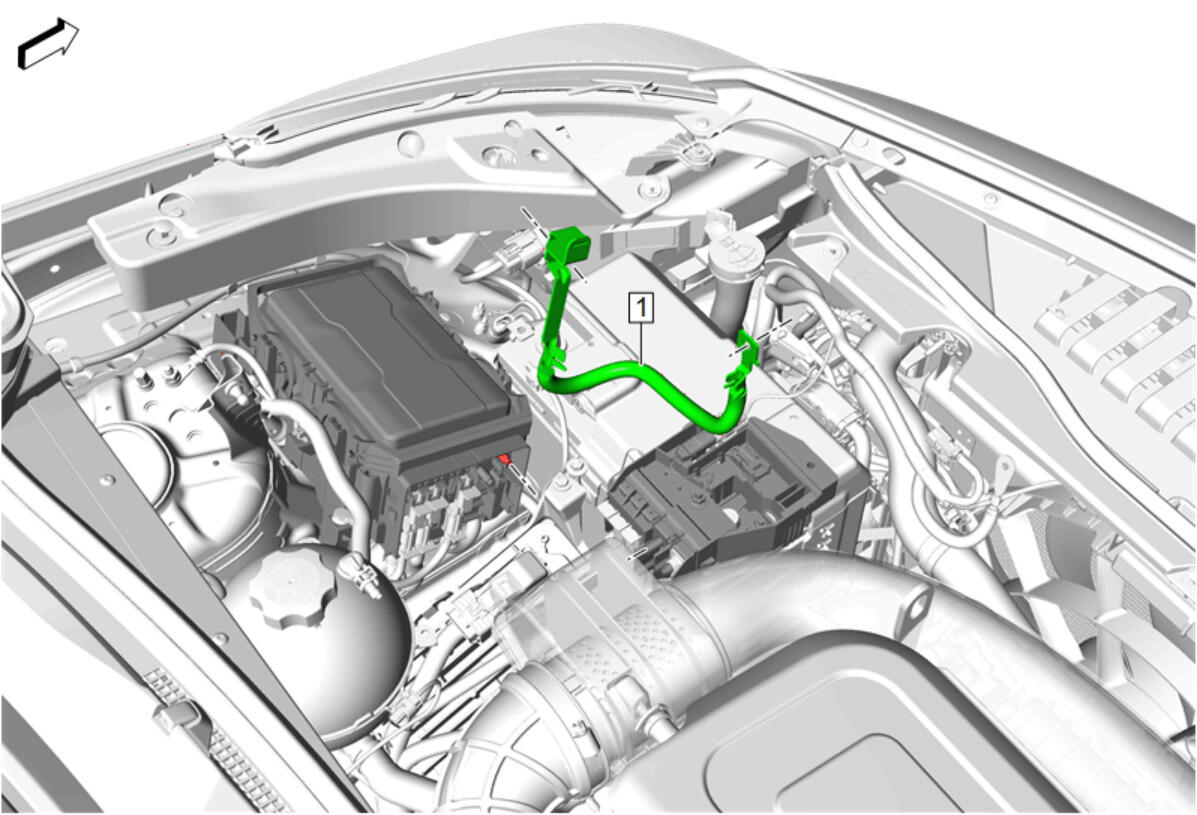

Battery Positive Junction Block Cable (1) - Install
- Battery Positive Junction Block Cable Retainer@Battery Tray - Connect

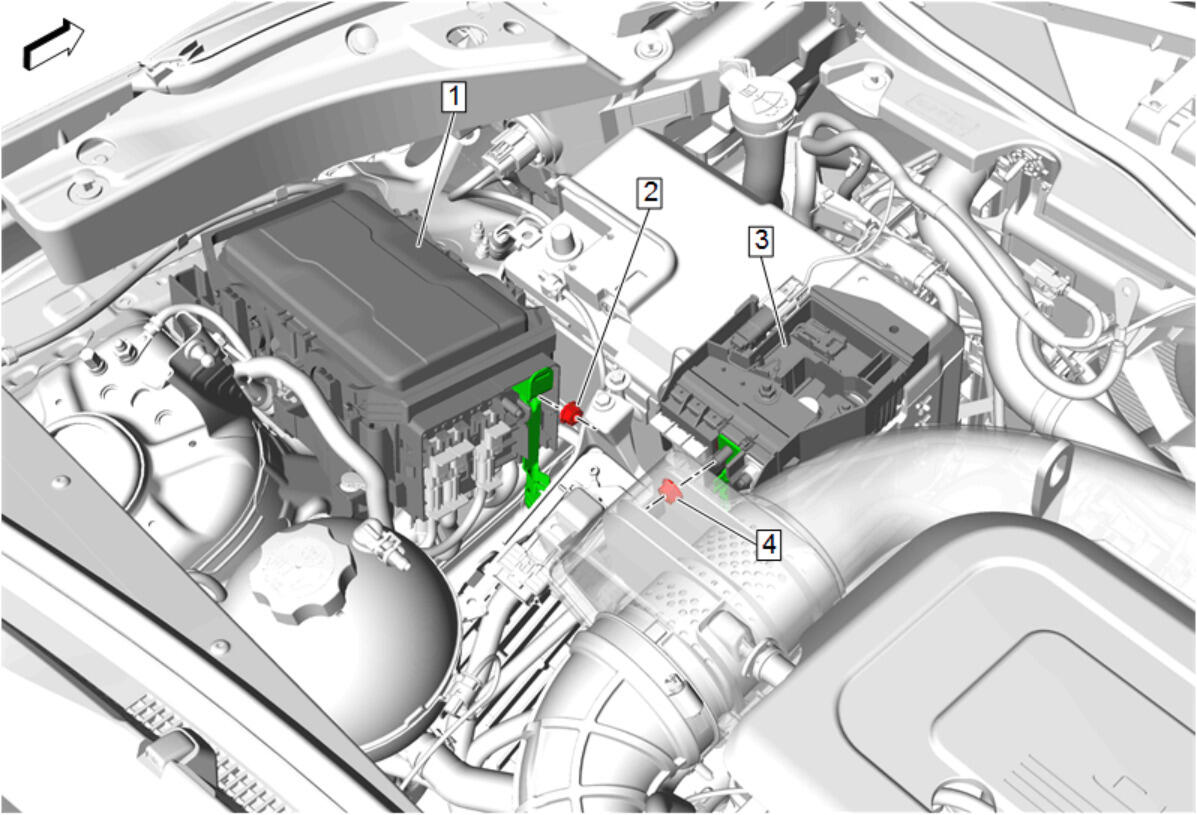

Battery Positive Cable Nut (4) @Battery Distribution Engine Compartment Fuse Block (3) - Install - Battery Distribution Engine Compartment Fuse Block Replacement
- Battery Positive Cable Nut (2) @Engine Wiring Harness Junction Block (1) - Install - Engine Wiring Harness Junction Block Replacement

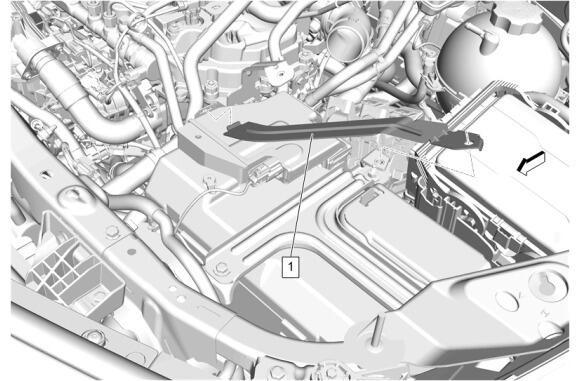

Battery Hold Down Strap (4) - Install - Battery Hold Down Strap Replacement

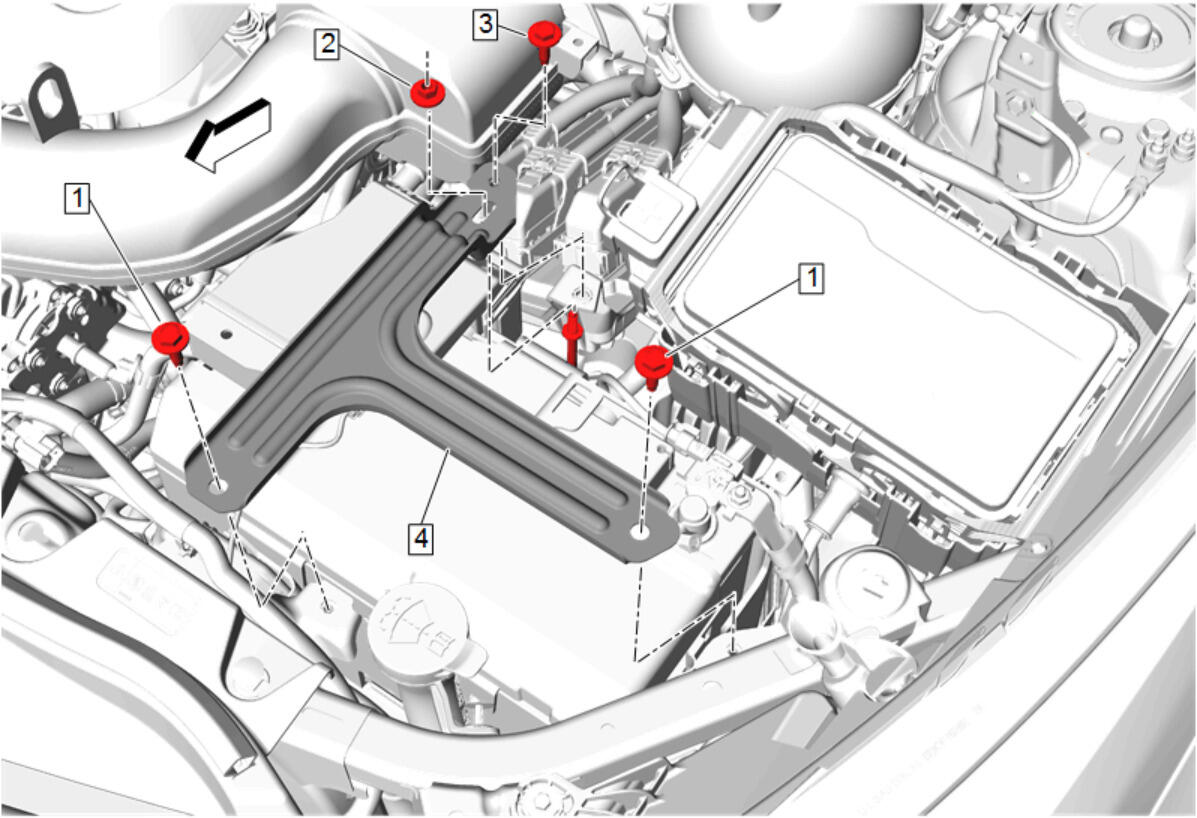

Battery Auxiliary Tray Hold Down Strap (1) - Install - Battery Auxiliary Tray Hold Down Strap Replacement

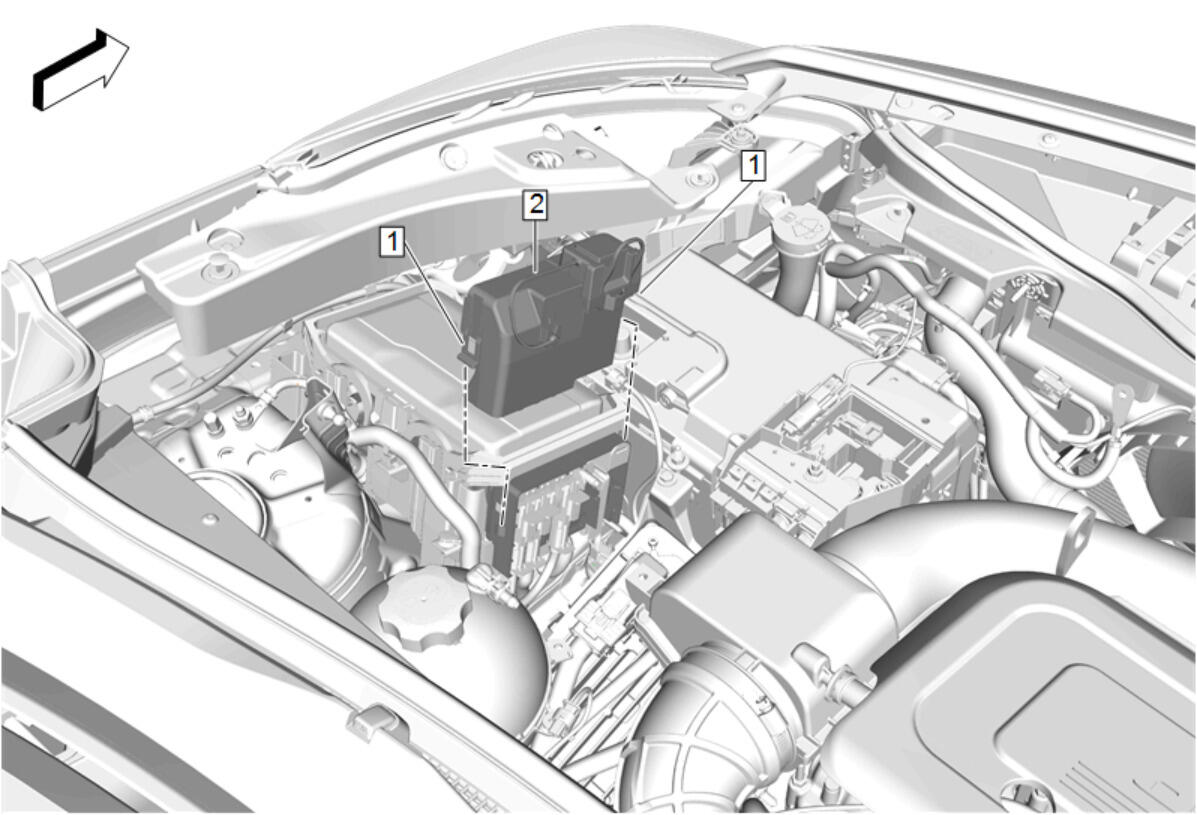

Fuse Block Cover (2) - Install
- Retaining Tab (1) - Engage [2x]

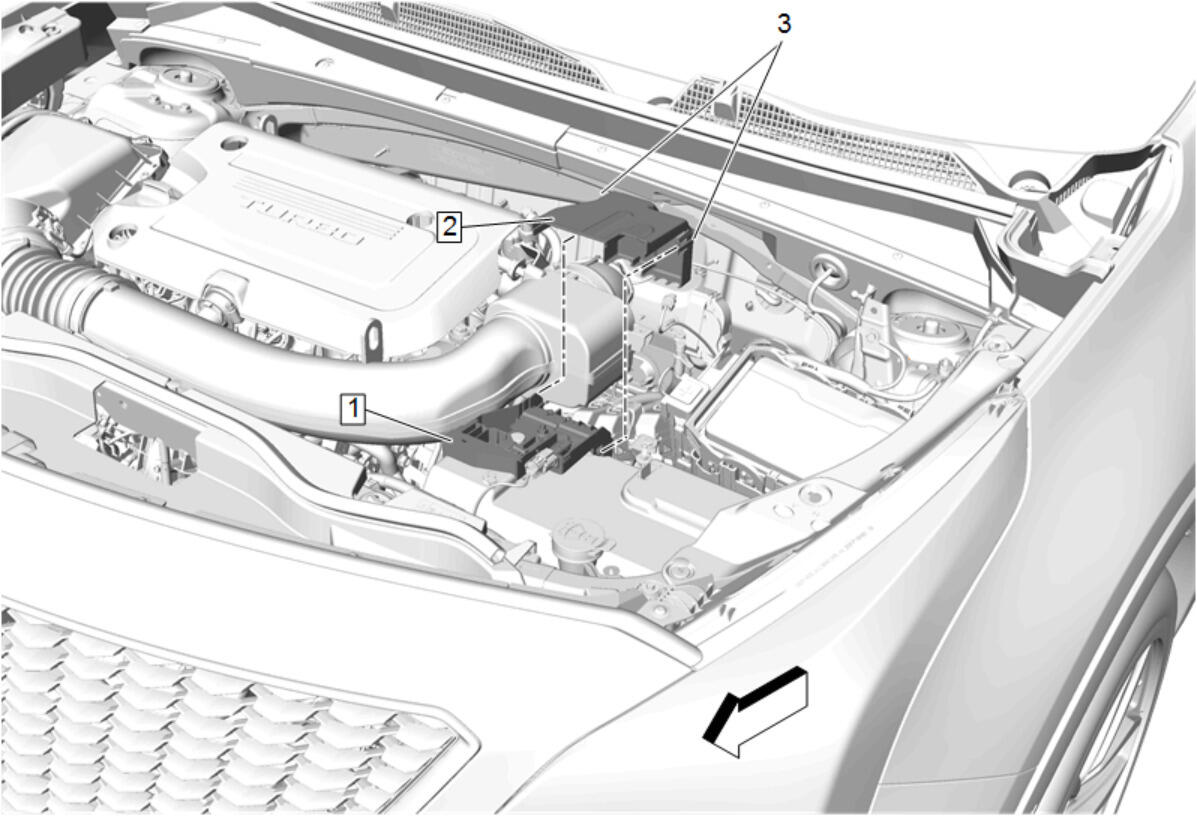

Front Compartment Fuse Block Cover (2) - Install - Front Compartment Fuse Block Cover Replacement
- Connect the negative battery cable. Battery Negative Cable Disconnection and Connection
