K71 Transmission Control Module X1
WARNING: This page is about a different car, the 2020 Chevrolet Trax. However, it is still accessible from the selected car via links, so may be relevant.

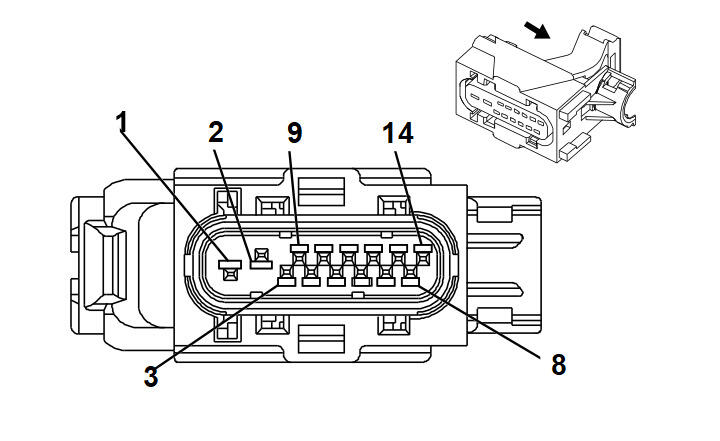

Connector Part Information
|
Terminal Part Information
| Terminal Type ID | Terminated Lead | Diagnostic Test Probe | Terminal Removal Tool | Service Terminal | Tray Name | Core Crimp | Insulation Crimp |
|---|---|---|---|---|---|---|---|
| I | 13575400 | J-35616-14 (GN) | J-38125-215A | Not Required | Not Required | Not Required | Not Required |
| II | 13580824 | J-35616-4A (PU) | J-38125-215A | Not Required | Not Required | Not Required | Not Required |
| Pin | Size | Color | Circuit | Function | Terminal Type ID | Option |
|---|---|---|---|---|---|---|
| 1 | 1 0.75 |
RD/VT RD/VT |
340 340 |
Secondary Fused Battery Positive Voltage 3 Secondary Fused Battery Positive Voltage 3 |
II II |
(MM1+KL9) MM1-KL9 |
| 2 | 0.75 | BK | 150 | Ground 1 | II | - |
| 3 | 0.5 | WH/GY | 1786 | Transmission Park/Neutral Signal 1 | I | - |
| 4 - 5 | - | - | - | Not Occupied | - | - |
| 6 | 0.5 | BU | 2500 | High Speed GMLAN Serial Data [+] 1 | I | - |
| 7 | 0.5 | BU | 2500 | High Speed GMLAN Serial Data [+] 1 | I | - |
| 8 | 0.5 | WH | 2501 | High Speed GMLAN Serial Data [-] 1 | I | - |
| 9 | - | - | - | Not Occupied | - | - |
| 10 | 0.5 | WH/BU | 6311 | Cruise/ETC/TCC Brake Signal | I | - |
| 11 | - | - | - | Not Occupied | - | - |
| 12 | 0.5 | VT/BK | 1239 | Run/Crank Ignition 1 Voltage 12 | I | MM1 |
| 13 | 0.5 | VT/YE | 5985 | Accessory Wake-Up Serial Data | I | - |
| 14 | 0.5 | WH | 2501 | High Speed GMLAN Serial Data [-] 1 | I | - |
