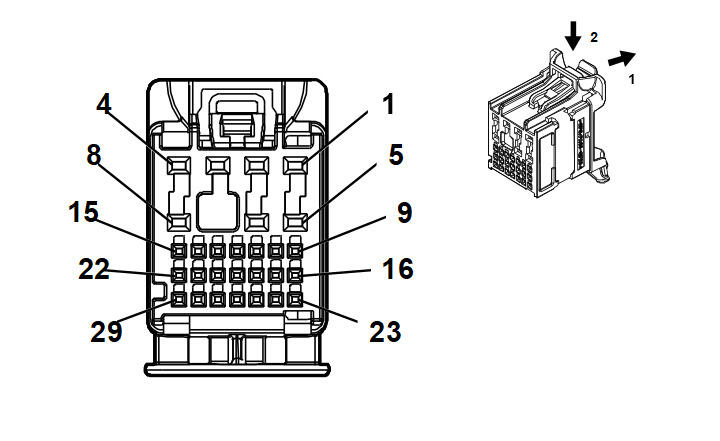

K73 Telematics Communication Interface Control Module X1 (I30)
Connector Part Information
|
Terminal Part Information
| Terminal Type ID | Terminated Lead | Diagnostic Test Probe | Terminal Removal Tool | Service Terminal | Tray Name | Core Crimp | Insulation Crimp |
|---|---|---|---|---|---|---|---|
| I | 19370262 | EL-35616-58 (BK) | EL-38125-58 | Not Available | Not Available | Not Available | Not Available |
| II | 19370818 | J-35616-16 (LT GN) | J-38125-215A | Not Available | Not Available | Not Available | Not Available |
| III | Not Required | J-35616-16 (LT GN) | No Tool Required | Not Available | Not Available | Not Available | Not Available |
| Pin | Size | Color | Circuit | Function | Terminal Type ID | Option |
|---|---|---|---|---|---|---|
| 1 | 0.35 0.5 |
RD/YE GY/GN |
5040 1102 |
Secondary Fused Battery Positive Voltage 50 Low Speed GMLAN Serial Data 2 |
II III |
-(IOS/IOT) IOS/IOT |
| 2 | 0.5 | BN | 2517 | Keypad Red LED Control | III | - |
| 3 | 0.5 | YE | 2516 | Keypad Green LED Control | III | - |
| 4 | 0.5 | BK | 1750 | Ground 17 | II | - |
| 5 | - | - | - | Not Occupied | - | - |
| 6 | 0.35 | GN | 2515 | Keypad Control | II | - |
| 7 | 0.5 | BK | 1750 | Ground 17 | III | - |
| 8 | 0.5 | BK | 1750 | Ground 17 | II | - |
| 9 | 0.35 | WH/GN | 1305 | High Speed GMLAN Serial Data [-] 9 | I | - |
| 10 | 0.35 | BU/GN | 1304 | High Speed GMLAN Serial Data [+] 9 | I | - |
| 11 | 0.35 | WH | 2514 | Keypad Signal | I | - |
| 12 | 0.35 | WH/BU | 5986 | Serial Data Communication Enable | I | - |
| 13 | 0.35 0.35 |
BARE BK/VT |
1792 5167 |
Low Reference 7 Backup Battery Low Reference |
I III |
-(IOS/IOT) IOS/IOT |
| 14 | 0.35 0.35 |
BK/GY YE/VT |
5152 5235 |
Voice Recognition Audio [-] Control Backup Battery Voltage Reference |
I III |
-(IOS/IOT) IOS/IOT |
| 15 | 0.35 0.35 |
GY/YE RD/YE |
5149 5040 |
Voice Recognition Audio Signal Secondary Fused Battery Positive Voltage 50 |
I III |
-(IOS/IOT) IOS/IOT |
| 16 | 0.35 | WH/GN | 1305 | High Speed GMLAN Serial Data [-] 9 | I | - |
| 17 | 0.35 | BU/GN | 1304 | High Speed GMLAN Serial Data [+] 9 | I | - |
| 18 | - | - | - | Not Occupied | - | - |
| 19 | 0.35 | YE | 2516 | Keypad Green LED Control | I | - |
| 20 | - | - | - | Not Occupied | - | - |
| 21 | 0.35 | BK/BN | 654 | Cellular Telephone Microphone Low Reference | I | - |
| 22 | 0.35 | BU | 655 | Cellular Telephone Microphone Signal | I | - |
| 23 | 0.35 | GY/GN | 1102 | Low Speed GMLAN Serial Data 2 | I | - |
| 24 - 25 | - | - | - | Not Occupied | - | - |
| 26 | 0.35 | BN | 2517 | Keypad Red LED Control | I | - |
| 27 | - | - | - | Not Occupied | - | - |
| 28 | 0.35 | GY/WH | 7211 | Ethernet Bus 4 [+] | I | - |
| 29 | 0.35 | GY | 7210 | Ethernet Bus 4 [-] | I | - |
