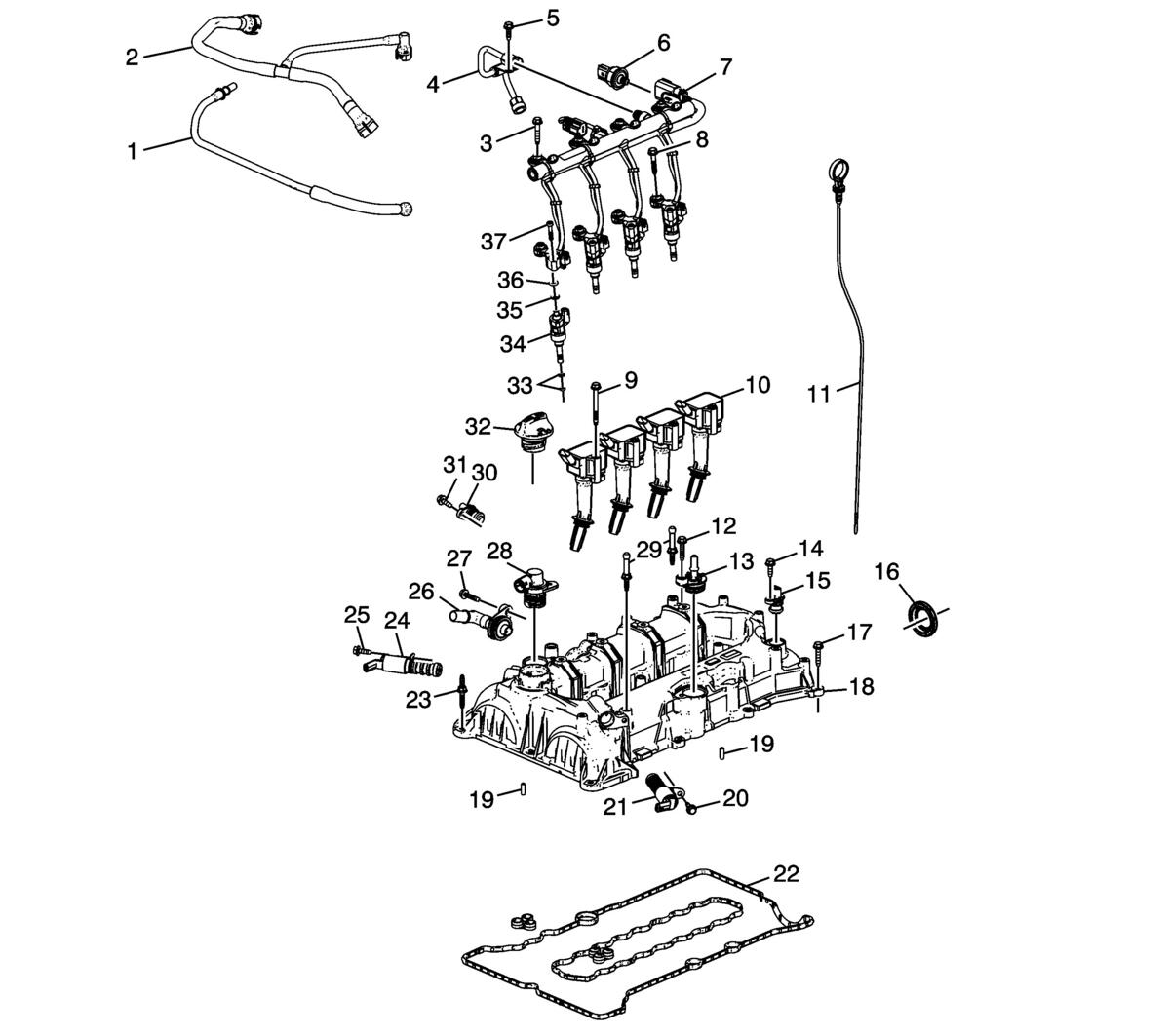

Camshaft Cover and Components
WARNING: This page is about a different variant/trim than selected.
| Callout | Component Name |
|---|---|
| 1 | Turbocharger PCV Tube Assembly |
| 2 | Fresh PCV Tube Assembly - Upper |
| 3 | Fuel Injection Fuel Rail Bolt - Upper (Qty: 4) |
| 4 | Fuel Feed Intermediate Pipe Assembly |
| 5 | Fuel Feed Intermediate Pipe Assembly Bolt |
| 6 | Fuel Rail Pressure Sensor |
| 7 | Fuel Injection Fuel Rail with Fuel Injection Wiring Harness |
| 8 | Fuel Injection Fuel Rail Bolt - Lower (Qty: 4) |
| 9 | Ignition Coil Bolt |
| 10 | Ignition Coil (Qty: 4) |
| 11 | Oil Level Indicator |
| 12 | PCV Valve Assembly Bolt |
| 13 | Fresh Air PCV Valve Assembly |
| 14 | Camshaft Position Sensor Bolt |
| 15 | Camshaft Position Sensor - Exhaust |
| 16 | Vacuum Pump Seal |
| 17 | Camshaft Cover Bolt |
| 18 | Camshaft Cover |
| 19 | Camshaft Cover Locating Pin |
| 20 | Camshaft Position Actuator Solenoid Valve Bolt |
| 21 | Camshaft Position Actuator Solenoid Valve - Exhaust |
| 22 | Camshaft Cover Gasket |
| 23 | Camshaft Cover Stud |
| 24 | Camshaft Position Actuator Solenoid Valve - Intake |
| 25 | Camshaft Position Actuator Solenoid Valve Bolt |
| 26 | Secondary PCV Valve Assembly |
| 27 | PCV Valve Assembly Bolt |
| 28 | Turbocharger PCV Valve Assembly |
| 29 | Camshaft Cover Ball Stud |
| 30 | Camshaft Position Sensor - Intake |
| 31 | Camshaft Position Sensor Bolt |
| 32 | Oil Fill Cap |
| 33 | Fuel Injector Seal |
| 34 | Fuel Injector (Qty: 4) |
| 35 | Fuel Injector Plastic Spacer |
| 36 | Fuel Injector Connector O-ring |
| 37 | Fuel Injector Screw (Qty: 8) |
