K109 Frontview Camera Module

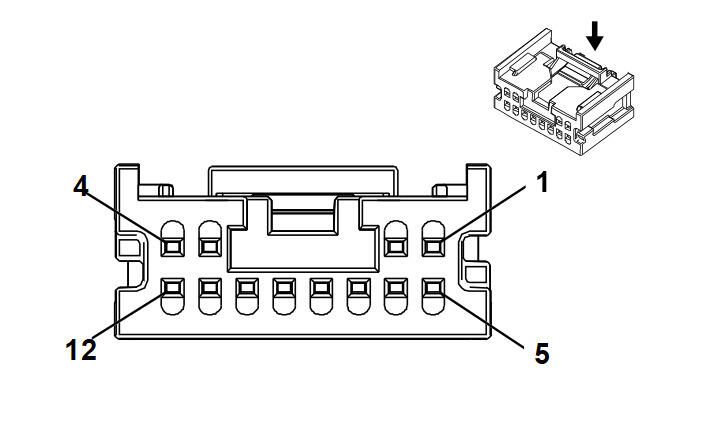

Connector Part Information
|
Terminal Part Information
| Terminal Type ID | Terminated Lead | Diagnostic Test Probe | Terminal Removal Tool | Service Terminal | Tray Name | Core Crimp | Insulation Crimp |
|---|---|---|---|---|---|---|---|
| I | 19330186 | EL-35616-58 (BK) | J-38125-553 | Not Available | Not Available | Not Available | Not Available |
| II | 19333221 | EL-35616-58 (BK) | J-38125-553 | Not Available | Not Available | Not Available | Not Available |
| Pin | Size | Color | Circuit | Function | Terminal Type ID | Option |
|---|---|---|---|---|---|---|
| 1 | 0.35 | BK/WH | 1351 | Signal Ground | II | - |
| 2 | - | - | - | Not Occupied | - | - |
| 3 | 0.35 0.35 |
RD/BN RD/BN |
4940 4940 |
Battery Positive Voltage Battery Positive Voltage |
I II |
UEU+UGN UEU-UGN |
| 4 | 0.35 | WH | 3152 | Lane Departure Warning Indicator Control | II | UEU-UGN |
| 5 | 0.35 0.35 |
BU/VT BU |
3813 2500 |
High Speed GMLAN Serial Data (+) 4 High Speed GMLAN Serial Data (+) 1 |
II II |
UEU+UGN UEU-UGN |
| 6 | 0.35 0.35 |
WH WH |
3811 2501 |
High Speed GMLAN Serial Data (-) 4 High Speed GMLAN Serial Data (-) 1 |
II II |
UEU+UGN UEU-UGN |
| 7 | 0.35 0.35 |
BU/VT BU |
3813 2500 |
High Speed GMLAN Serial Data (+) 4 High Speed GMLAN Serial Data (+) 1 |
II II |
UEU+UGN UEU-UGN |
| 8 | 0.35 0.35 |
WH WH |
3811 2501 |
High Speed GMLAN Serial Data (-) 4 High Speed GMLAN Serial Data (-) 1 |
II II |
UEU+UGN UEU-UGN |
| 9 | 0.35 0.35 |
GY/VT WH/BU |
3808 5986 |
Front Object Sensor Control 2 Serial Data Communication Enable |
II II |
UEU+UGN UEU-UGN |
| 10 | 0.35 | GY/WH | 3153 | Lane Departure Warning Disable Switch Signal | II | UEU-UGN |
| 11 | 0.35 0.35 |
GN GN |
5060 5060 |
Low Speed GMLAN Serial Data Low Speed GMLAN Serial Data |
II I |
UEU+UGN UEU-UGN |
| 12 | - | - | - | Not Occupied | - | - |
