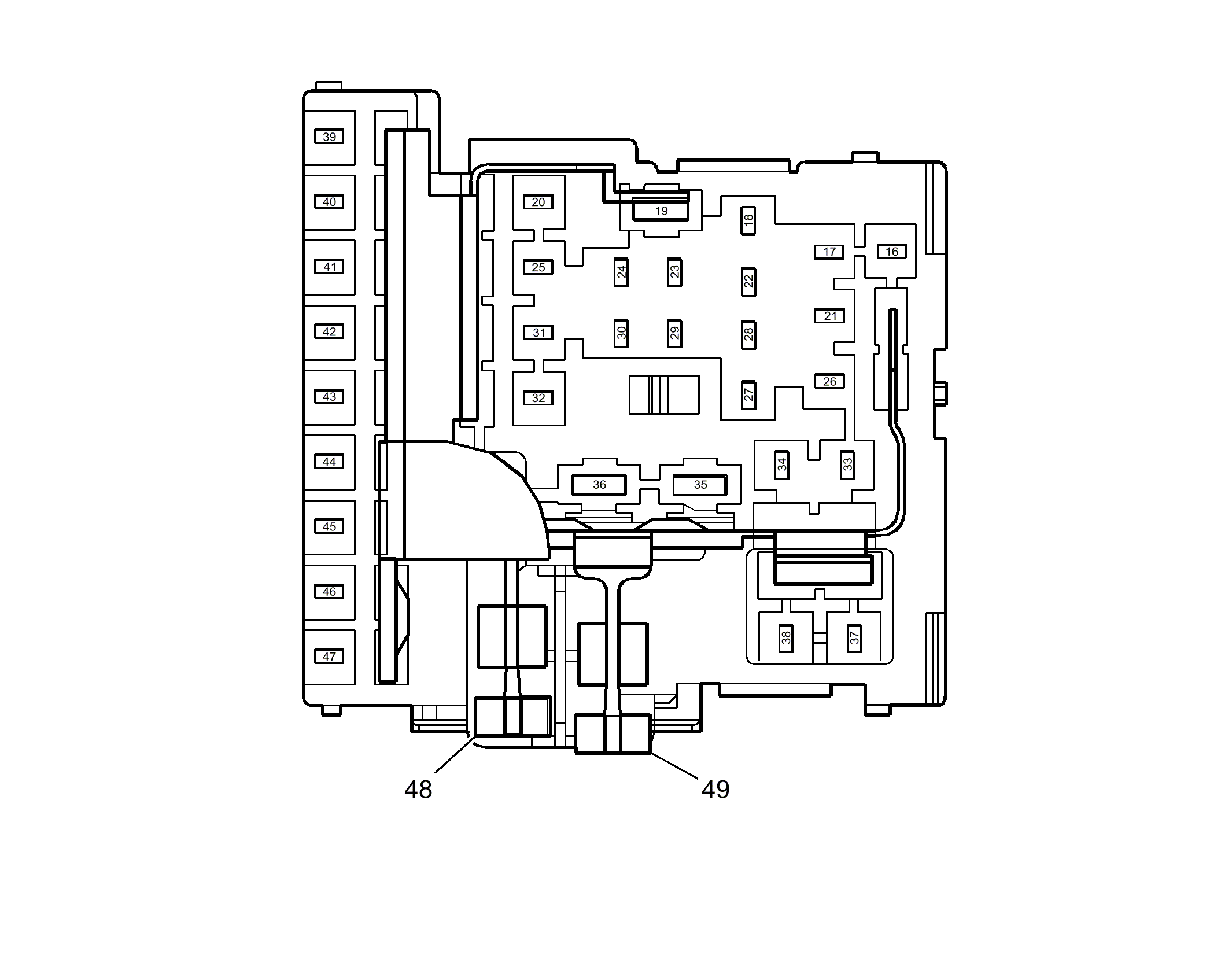

X51A Fuse Block - Instrument Panel (Fuse)
|
|
Connector Part Information
- Harness Type: Instrument Panel
- OEM Connector: 13222786
- Service Connector: Service by Component Assembly - See Part Catalog
- Description: 49-Way F Wire Entry Fuse Block
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray Name |
Core Crimp |
Insulation Crimp |
| I |
13575730 |
J-35616-42 (RD) |
J-38125-11A |
Not Required |
Not Required |
Not Required |
Not Required |
| II |
13575770 |
J-35616-43 (RD) |
J-38125-11A |
Not Required |
Not Required |
Not Required |
Not Required |
| III |
13578858 |
J-35616-4A (PU) |
J-38125-36 |
Not Required |
Not Required |
Not Required |
Not Required |
| IV |
13578860 |
J-35616-4A (PU) |
J-38125-36 |
Not Required |
Not Required |
Not Required |
Not Required |
| V |
13582246 |
J-35616-35 (VT) |
J-38125-11A |
Not Required |
Not Required |
Not Required |
Not Required |
| Pin |
Size |
Color |
Circuit |
Function |
Terminal Type ID |
Option |
| 16 |
0.5 |
YE |
6817 |
LED Backlight Dimming Control |
IV |
- |
| 17 |
0.5 |
BN |
6136 |
Control |
IV |
- |
| 18 |
2.5 |
RD/BU |
3940 |
Battery Positive Voltage |
III |
- |
| 19 |
6 |
RD/BU |
3940 |
Battery Positive Voltage |
I |
- |
| 20 |
0.75 |
RD/VT |
2640 |
Battery Positive Voltage |
IV |
- |
| 21 |
2.5 |
RD/GY |
4840 |
Battery Positive Voltage |
III |
- |
| 22 |
2.5 |
RD/YE |
5040 |
Battery Positive Voltage |
III |
- |
| 23 |
2.5 |
RD/VT |
842 |
Battery Positive Voltage |
III |
- |
| 24 |
2.5 |
RD/VT |
842 |
Battery Positive Voltage |
III |
- |
| 25 |
0.5 |
RD/BN |
2240 |
Battery Positive Voltage |
IV |
- |
| 26 |
2.5 |
RD/VT |
4640 |
Battery Positive Voltage |
III |
- |
| 27 |
2.5 |
RD/BU |
3940 |
Battery Positive Voltage |
III |
- |
| 28 |
0.75 |
RD/YE |
5040 |
Battery Positive Voltage |
IV |
- |
| 29 |
1.5 |
VT |
1301 |
Retained Accessory Power Fuse Control |
III |
KC5 |
| 30 |
1.5 |
VT |
1701 |
Retained Accessory Power Ignition |
III |
KC7 |
| 31 |
0.75 |
RD/BU |
42 |
Battery Positive Voltage |
IV |
- |
| 32 |
0.75 |
RD/GN |
742 |
Battery Positive Voltage |
IV |
CJ2 |
| 33 |
2.5 |
RD/GN |
4440 |
Battery Positive Voltage |
III |
- |
| 34 |
2.5 |
RD/BU |
4540 |
Battery Positive Voltage |
III |
- |
| 35 |
2.5 |
RD/BN |
4940 |
Battery Positive Voltage |
V |
- |
| 36 |
4 |
RD/BU |
840 |
Battery Positive Voltage |
II |
- |
| 37 |
2.5 |
RD/VT |
1640 |
Battery Positive Voltage |
III |
AG1 |
| 39 |
2.5 |
RD/BU |
3940 |
Battery Positive Voltage |
III |
- |
| 40 |
2.5 |
RD/WH |
4740 |
Battery Positive Voltage |
III |
- |
| 41 |
0.5 |
RD/GN |
2440 |
Battery Positive Voltage |
IV |
AL0 |
| 42 |
0.5 |
RD/GN |
502 |
Battery Positive Voltage |
IV |
- |
| 43 |
0.5 |
RD/GN |
5140 |
Battery Positive Voltage |
IV |
ATH/BTM |
| 44 |
2.5 |
RD/BN |
4240 |
Battery Positive Voltage |
III |
- |
| 45 |
2.5 |
RD/YE |
4340 |
Battery Positive Voltage |
III |
- |
