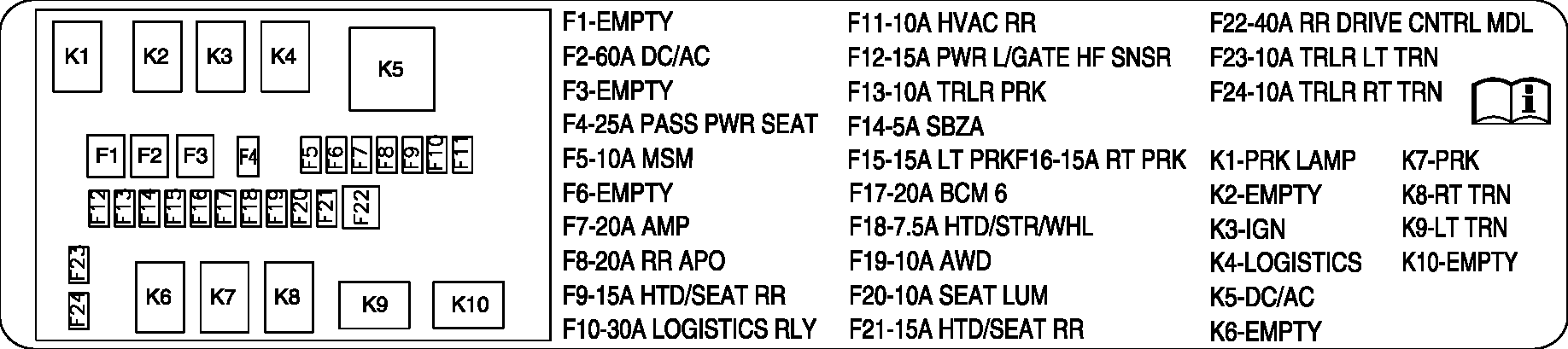

X53A Fuse Block - Rear Body Label
X53A FUSE BLOCK - REAR BODY FUSE AND RELAY IDENTIFICATION LEGEND
| No. | Device Label Name | Device Assigned Name | Rating | Description |
|---|---|---|---|---|
| Fuses | ||||
| 1 | EMPTY | F1RA Fuse | - | Not Occupied |
| 2 | DC/AC Fuse | F2RA Fuse | 60A | KR80 Accessory Relay |
| 3 | EMPTY | F3RA Fuse | - | Not Occupied |
| 4 | PASS PWR SEAT Fuse | F4RA Fuse | 25A | S64P Seat Adjuster Switch - Passenger |
| 5 | MSM Fuse | F5RA Fuse | 10A | K40D Seat Memory Control Module - Driver (A45) |
| 6 | EMPTY | F6RA Fuse | - | Not Occupied |
| 7 | AMP Fuse | F7RA Fuse | 20A | T3 Audio Amplifier |
| 8 | RR APO Fuse | F8RA Fuse | 20A | X80C Accessory Power Receptacle - Cargo |
| 9 | HTD/SEAT RR Fuse | F9RA Fuse | 15A | K29R Seat Heating Control Module - Rear |
| 10 | LOGISTICS RLY Fuse | F10RA Fuse | 30A | KR104B Battery Saver Relay 2 |
| 11 | HVAC RR Fuse | F11RA Fuse | 10A | K33A HVAC Control Module - Auxiliary (CJ4) |
| 12 | PWR L/GATE HF SNSR Fuse | F12RA Fuse | 15A | K39 Liftgate Control Module, and K171 Hands-Free Liftgate Sensor Control Module |
| 13 | TRLR PRK Fuse | F13RA Fuse | 10A | X88 Trailer Connector |
| 14 | SBZA Fuse | F14RA Fuse | 5A | B218L Side Object Sensor Module - Left (UKC), and B218R Side Object Sensor Module - Right (UKC) |
| 15 | LT PRK Fuse | F15RA Fuse | 15A | E2LF Side Marker Lamp - Left Front, E5LD Tail/Stop Lamp - Left Inner, and E5LE Tail/Stop Lamp - Left Outer |
| 16 | RT PRK Fuse | F16RA Fuse | 15A | E2RF Side Marker Lamp - Right Front, E5RD Tail/Stop Lamp - Right Inner, and E5RE Tail/Stop Lamp - Right Outer |
| 17 | BCM 6 Fuse | F17RA Fuse | 20A | K9 Body Control Module |
| 18 | HTD/STR/WHL Fuse | F18RA Fuse | 7.5A | X85 Steering Wheel Air Bag Coil, and K32 Steering Wheel Heating Control Module |
| 19 | AWD Fuse | F19RA Fuse | 10A | K47 Rear Differential Clutch Control Module (F46) |
| 20 | SEAT LUM Fuse | F20RA Fuse | 10A | S65D Seat Lumbar Support Switch - Driver, and S65P Seat Lumbar Support Switch - Passenger |
| 21 | HTD/SEAT RR Fuse | F21RA Fuse | 15A | K29R Seat Heating Control Module - Rear (KA6) |
| 22 | RR DRIVE CN TRL MDL Fuse | F22RA Fuse | 40A | K47 Rear Differential Clutch Control Module (F46) |
| 23 | TRLR LT TRN Fuse | F23RA Fuse | 10A | X88 Trailer Connector |
| 24 | TRLR RT TRN Fuse | F24RA Fuse | 10A | X88 Trailer Connector |
| Relays | ||||
| K1 | PRK LAMP Relay | - | - | Not Occupied |
| K2 | EMPTY | - | - | Not Occupied |
| K3 | IGN Relay | KR148 Steering Wheel Heater Relay | - | F18RA Fuse |
| K4 | LOGISTICS Relay | KR104B Battery Saver Relay 2 | - | F12RA, and F34DA Fuses |
| K5 | DC/AC Relay | KR80 Accessory Relay | - | T1 DC/AC Power Inverter Module |
| K6 | EMPTY | - | - | Not Occupied |
| K7 | PRK Relay | KR53 Park Lamps Relay | - | F13RA, F15RA, and F16RA Fuses |
| K8 | RT TRN Relay | KR63R Trailer Stop/Turn Signal Lamp Relay - Right (RZW) | - | F24RA Fuse |
| K9 | LT TRN Relay | KR63L Trailer Stop/Turn Signal Lamp Relay - Left (RZW) | - | F23RA Fuse |
| K10 | EMPTY | - | - | Not Occupied |
