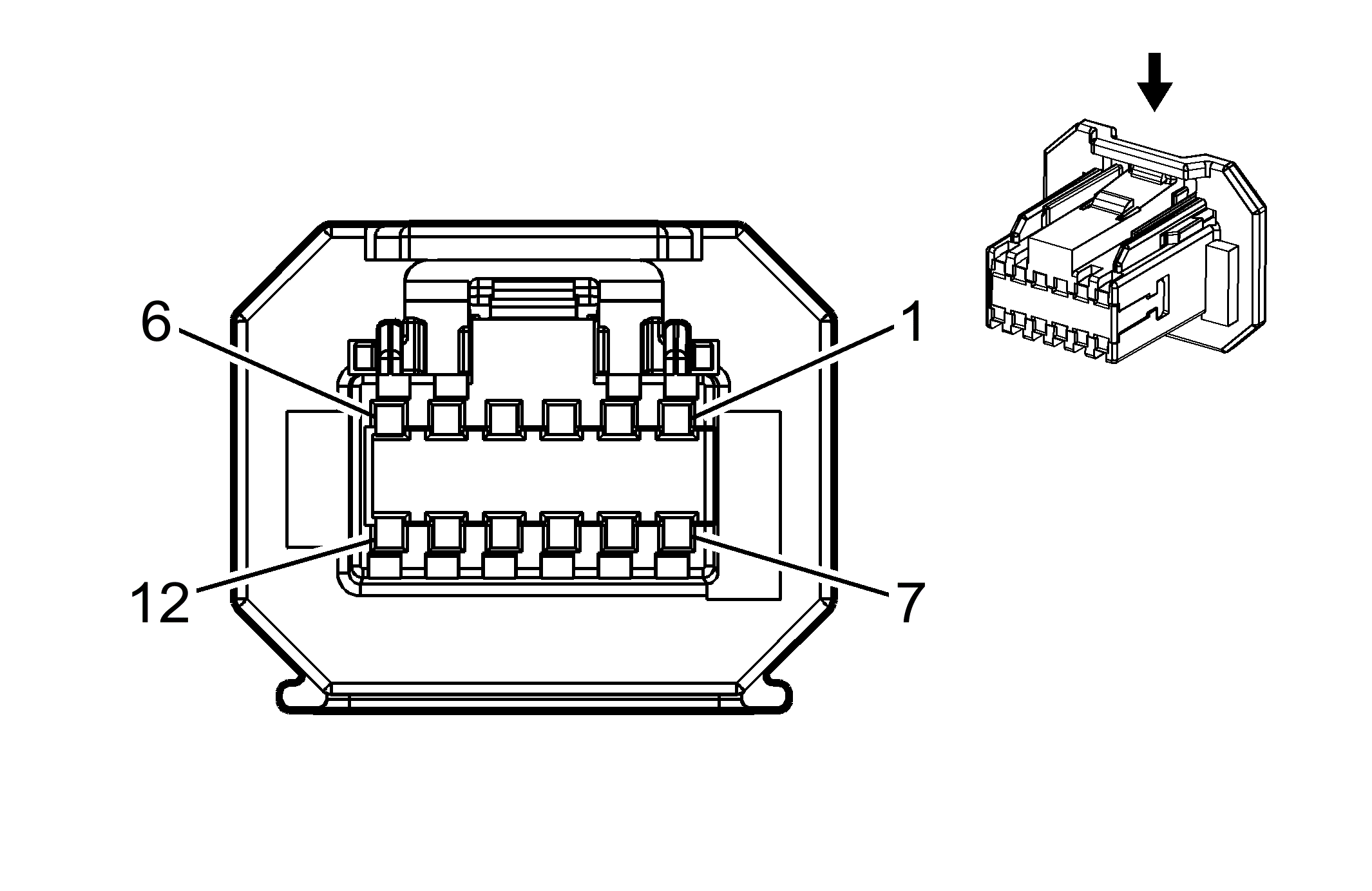

T12 Automatic Transmission Assembly X4
|
|
Connector Part Information
- Harness Type: Transmission Control Hydraulics
- OEM Connector: 13953528
- Service Connector: Service by Harness - See Part Catalog
- Description: 12-Way F 0.64 MTS-B Series (NA)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray Name |
Core Crimp |
Insulation Crimp |
| I |
Not Required |
Not Available |
No Tool Required |
Not Required |
Not Required |
Not Required |
Not Required |
| Pin |
Size |
Color |
Circuit |
Function |
Terminal Type ID |
Option |
| 1 |
- |
- |
- |
Not Occupied |
- |
- |
| 2 |
0.5 |
- |
9004 |
Shift Fork 4 Position Signal |
I |
- |
| 3 |
0.5 |
- |
9000 |
Input Shaft - Even Gears Speed Signal |
I |
- |
| 4 |
0.5 |
- |
9002 |
Shift Fork 3 Position Signal |
I |
- |
| 5 |
0.5 |
- |
4170 |
Transmission Position Sensor B 9V Reference |
I |
- |
| 6 - 7 |
- |
- |
- |
Not Occupied |
- |
- |
| 8 |
0.5 |
- |
4171 |
Transmission Position Sensor A 9V Reference |
I |
- |
| 9 |
0.5 |
- |
9005 |
Input Shaft - Odd Gears Speed Signal |
I |
- |
| 10 |
0.5 |
- |
9003 |
Shift Fork 1 Position Signal |
I |
- |
| 11 |
0.5 |
- |
9001 |
Shift Fork 2 Position Signal |
I |
- |
| 12 |
- |
- |
- |
Not Occupied |
- |
- |
