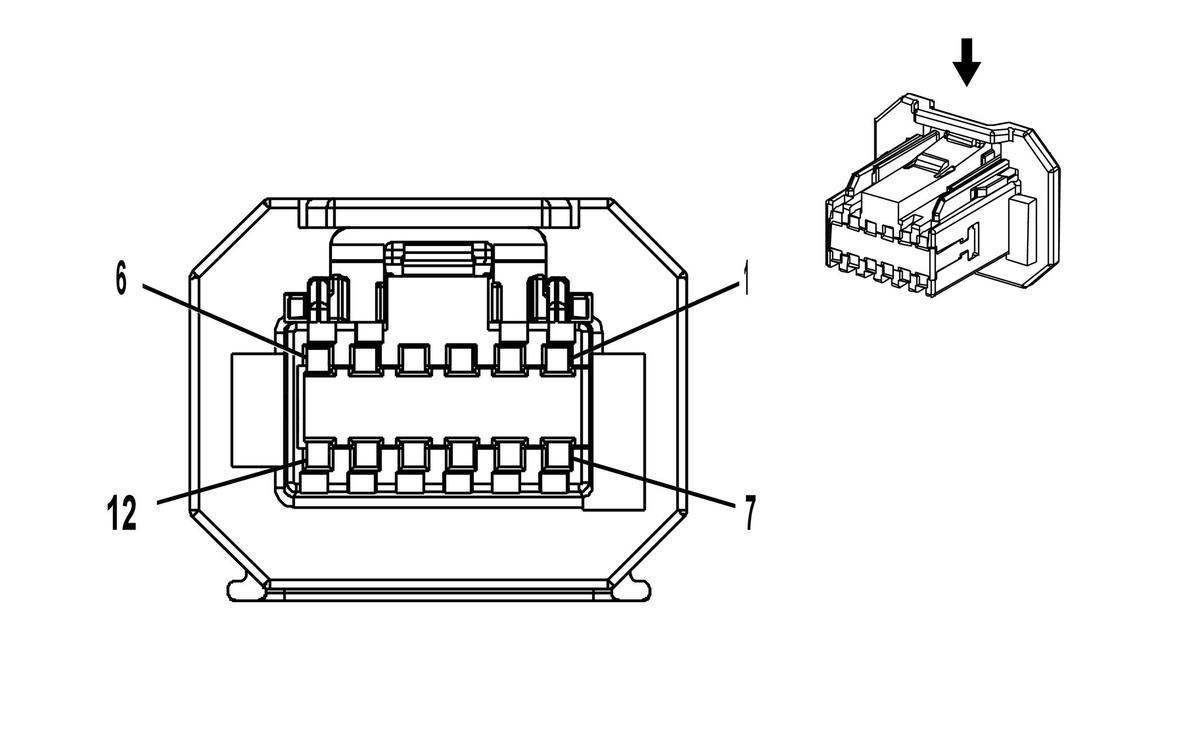

T12 Automatic Transmission Assembly X2
|
|
Connector Part Information
- Harness Type: Engine
- OEM Connector: 15504257
- Service Connector: Pending
- Description: 12-Way F 0.64 MTS-B Series (NA)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray Name |
Core Crimp |
Insulation Crimp |
| I |
Not Available |
Not Available |
Not Available |
Not Available |
Not Available |
Not Available |
Not Available |
| Pin |
Size |
Color |
Circuit |
Function |
Terminal Type ID |
Option |
| 1 |
- |
GY/WH |
1786 |
Transmission Park/Neutral Signal 1 |
I |
- |
| 2 |
- |
GN/BK |
3927 |
IMS Mode Switch Low Reference |
I |
- |
| 3 |
- |
RD/WH |
5983 |
PRNDL C Signal |
I |
- |
| 4 |
- |
YE/BU |
4171 |
Transmission Position Sensor A 9V Reference |
I |
- |
| 5 |
- |
YE |
5981 |
PRNDL A Signal |
I |
- |
| 6 |
- |
- |
- |
Not Occupied |
- |
- |
| 7 |
- |
RD/BK |
4169 |
PRNDL S Signal |
I |
- |
| 8 |
- |
VT |
5982 |
PRNDL B Signal |
I |
- |
| 9 |
- |
GY/WH |
4172 |
Transmission Speed Output Signal High |
I |
- |
| 10 |
- |
PK |
4171 |
Transmission Position Sensor A 9V Reference |
I |
- |
| 11 |
- |
GN/WH |
4168 |
PRNDL P Signal |
I |
- |
| 12 |
- |
BU/WH |
4170 |
Transmission Position Sensor B 9V Reference |
I |
- |
