Transfer Case Rear Output Shaft Installation
Transfer Case Rear Output Shaft Installation

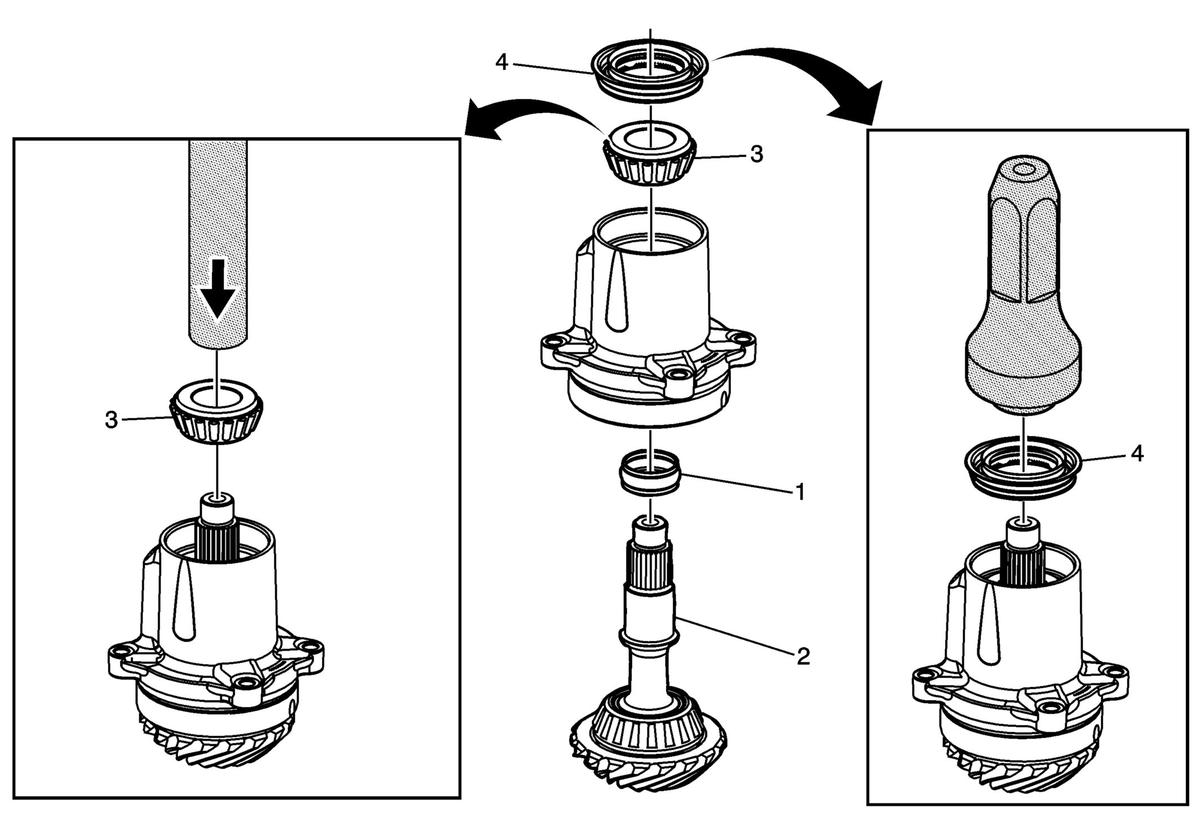

| Callout | Component Name |
|---|---|
| 1 | Transfer Case Rear Output Shaft Bearing Spacer
NOTE:
Install a NEW rear output shaft bearing spacer. |
| 2 | Transfer Case Rear Output Shaft Assembly |
| 3 | Transfer Case Rear Output Shaft Rear Bearing
NOTE:
Use a press to install the rear bearing. |
| 4 | Transfer Case Rear Output Shaft Seal Special Tools DT-45756 Seal Installer For equivalent regional tools, refer to Special Tools . |
