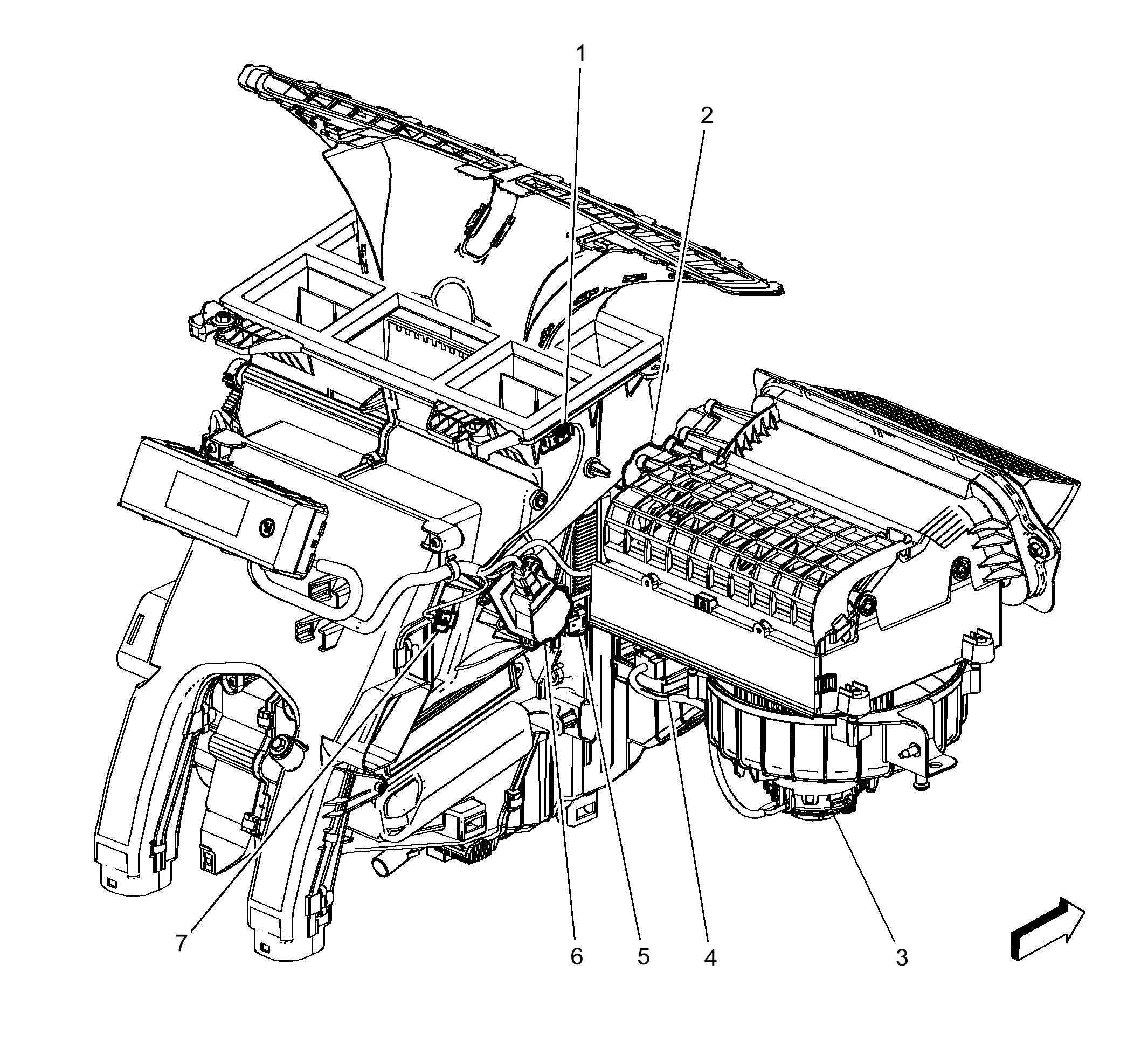

HVAC Components - Right Rear

GM4237842Courtesy of GENERAL MOTORS COMPANY
HVAC Components - Right Rear

Items
1. B7J Air Temperature Sensor - Duct Right Upper B7J Air Temperature Sensor - Duct Right Upper
2. M46 Air Recirculation Door Actuator M46 Air Recirculation Door Actuator
3. M8 Blower Motor
4. K8 Blower Motor Control Module K8 Blower Motor Control Module X1K8 Blower Motor Control Module X2
5. B39 A/C Evaporator Temperature Sensor B39 A/C Evaporator Temperature Sensor
6. M6R Air Temperature Door Actuator - Right M6R Air Temperature Door Actuator - Right
7. B7E Air Temperature Sensor - Duct Right Lower B7E Air Temperature Sensor - Duct Right Lower
