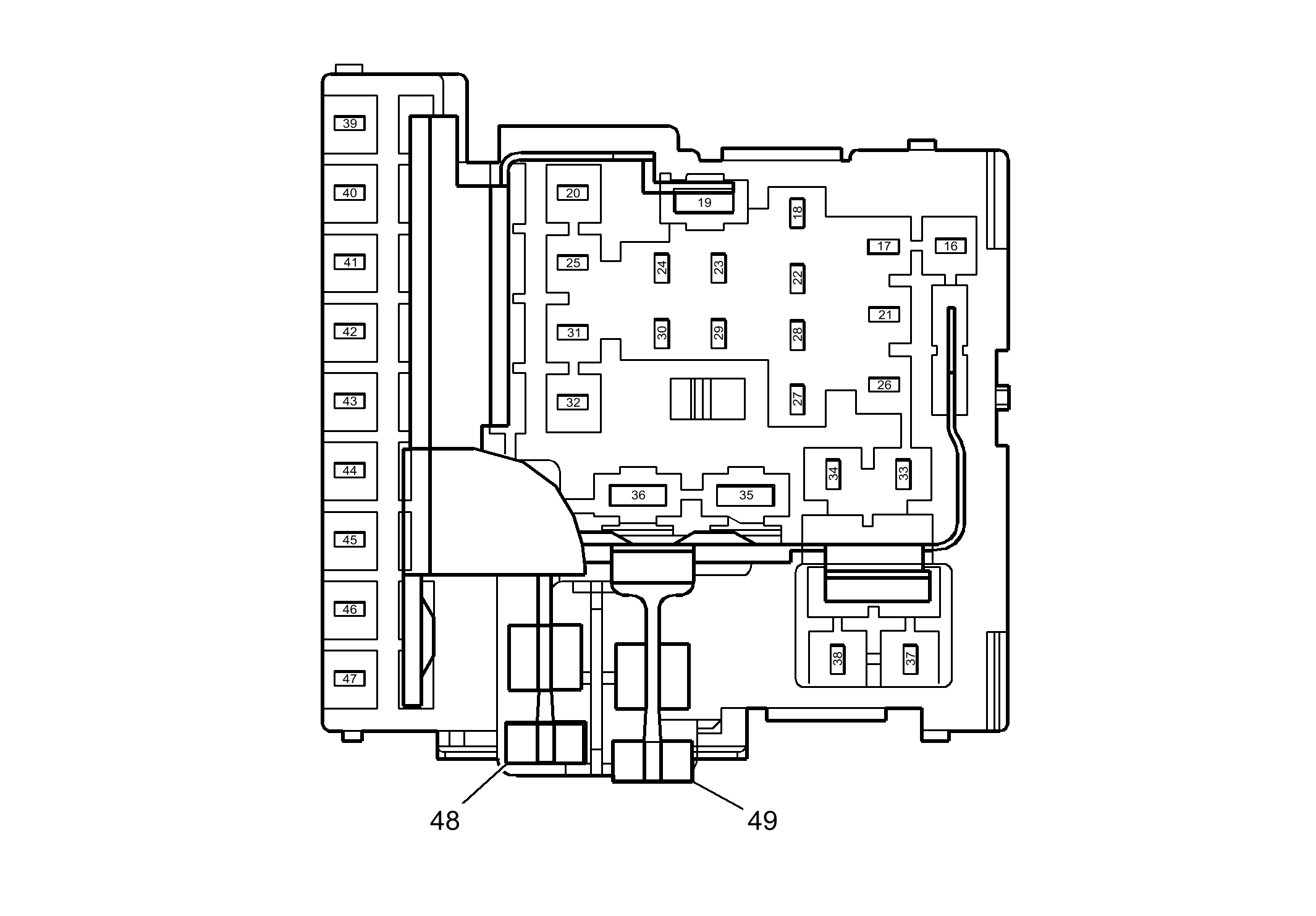

X51A Fuse Block - Instrument Panel Bottom View Fuses
Connector Part Information
|
Terminal Part Information
| Terminal Type ID | Terminated Lead | Diagnostic Test Probe | Terminal Removal Tool | Service Terminal | Tray | Core Crimp | Insulation Crimp |
|---|---|---|---|---|---|---|---|
| I | 13578860 | J-35616-35 (VT) | J-38125-38 | Not Available | Not Available | Not Available | Not Available |
| II | 13575860 | J-35616-35 (VT) | J-38125-38 | 4-965999-1 | 25 | 4 | A |
| III | 13327108 | J-35616-42 (RD) | J-38125-11A | Not Available | Not Available | Not Available | Not Available |
| IV | 13582246 | J-35616-35 (VT) | J-38125-11A | Not Available | Not Available | Not Available | Not Available |
| V | 13327153 | J-35616-43 (RD) | J-38125-11A | Not Available | Not Available | G/F/G | G/F/G |
X51A Fuse Block - Instrument Panel Bottom View Fuses
| Pin | Size | Color | Circuit | Function | Terminal Type ID | Option |
|---|---|---|---|---|---|---|
| 16 | 0.5 | YE | 6817 | LED Backlight Dimming Control | I | K34 or W1Y |
| 17 | 0.5 | BN | 6136 | Supply Voltage | I | K34, UVD or W1Y |
| 18 | 2.5 | RD/BU | 3940 | Battery Positive Voltage | II | - |
| 19 | 6 | RD/BU | 3940 | Battery Positive Voltage | III | - |
| 20 | 0.75 | RD/VT | 2640 | Battery Positive Voltage | I | - |
| 21 | 2.5 | RD/GY | 4840 | Battery Positive Voltage | II | - |
| 22 | 2.5 | RD/YE | 5040 | Battery Positive Voltage | II | - |
| 23 | 2.5 | RD/VT | 842 | Battery Positive Voltage | II | - |
| 24 | 2.5 | RD/VT | 842 | Battery Positive Voltage | II | - |
| 25 | 0.5 | RD/BN | 2240 | Battery Positive Voltage | I | - |
| 26 | 2.5 | RD/VT | 4640 | Battery Positive Voltage | II | - |
| 27 | 2.5 | RD/BU | 3940 | Battery Positive Voltage | II | - |
| 28 | 0.75 | RD/YE | 5040 | Battery Positive Voltage | I | - |
| 29 | 1.5 | VT | 1301 | Retained Accessory Power Fuse Supply Voltage | II | KC5 |
| 30 | 1.5 | VT | 1701 | Retained Accessory Power Fuse Supply Voltage | II | KC7 |
| 31 | 0.75 | RD/BU | 42 | Battery Positive Voltage | I | - |
| 32 | 0.75 | RD/GN | 742 | Battery Positive Voltage | I | C67 or CJ2 |
| 33 | 2.5 | RD/GN | 4440 | Battery Positive Voltage | II | - |
| 34 | 2.5 | RD/BU | 4540 | Battery Positive Voltage | II | - |
| 35 | 2.5 | RD/BN | 4940 | Battery Positive Voltage | IV | - |
| 36 | 4 | RD/BU | 840 | Battery Positive Voltage | V | - |
| 37 | 2.5 | RD/VT | 1640 | Battery Positive Voltage | II | ADS |
| 38 | - | - | - | Not Occupied | - | - |
| 39 | 2.5 | RD/BU | 3940 | Battery Positive Voltage | II | - |
| 40 | 2.5 | RD/WH | 4740 | Battery Positive Voltage | II | - |
| 41 | 0.5 | RD/GN | 2440 | Battery Positive Voltage | I | AL0 |
| 42 | 0.5 | RD/GN | 502 | BatteryPositive Voltage | I | - |
| 43 | 0.5 0.5 |
RD/WH RD/GN |
9936 5140 |
Battery Positive Voltage (Without ATH or BTM) Battery Positive Voltage (ATH or BTM) |
I | - - |
| 44 | 2.5 | RD/BN | 4240 | Battery Positive Voltage | II | - |
| 45 | 2.5 | RD/YE | 4340 | Battery Positive Voltage | II | - |
| 46-47 | - | - | - | Not Occupied | - | - |
| 48 | 10 | RD/BU | 42 | Battery Positive Voltage | - | - |
| 49 | 10 | RD/BU | 42 | Battery Positive Voltage | - | - |
