B107 Accelerator Pedal Position Sensor
WARNING: This page is about a different car, the 2012 Buick Verano. However, it is still accessible from the selected car via links, so may be relevant.

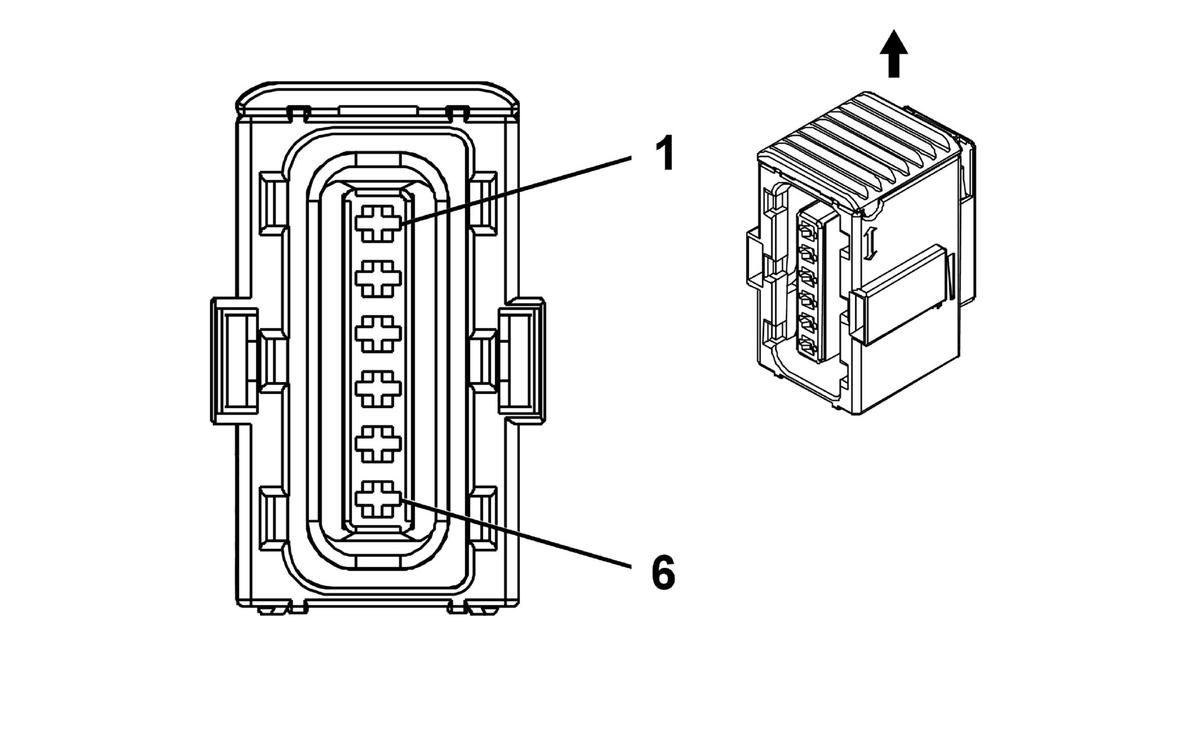

Connector Part Information
|
Terminal Part Information
|
B107 Accelerator Pedal Position Sensor
| Pin | Size | Color | Circuit | Function | Option |
|---|---|---|---|---|---|
| 1 | 0.5 | BN/RD | 1274 | 5 Volt Reference | - |
| 2 | 0.5 | WH/RD | 1164 | 5 Volt Reference | - |
| 3 | 0.5 | YE/WH | 1161 | Accelerator Pedal Position Signal (1) | - |
| 4 | 0.5 | BK/BU | 1271 | Low Reference | - |
| 5 | 0.5 | BK/VT | 1272 | Low Reference | - |
| 6 | 0.5 | GN/WH | 1162 | Accelerator Pedal Position Signal (2) | - |
