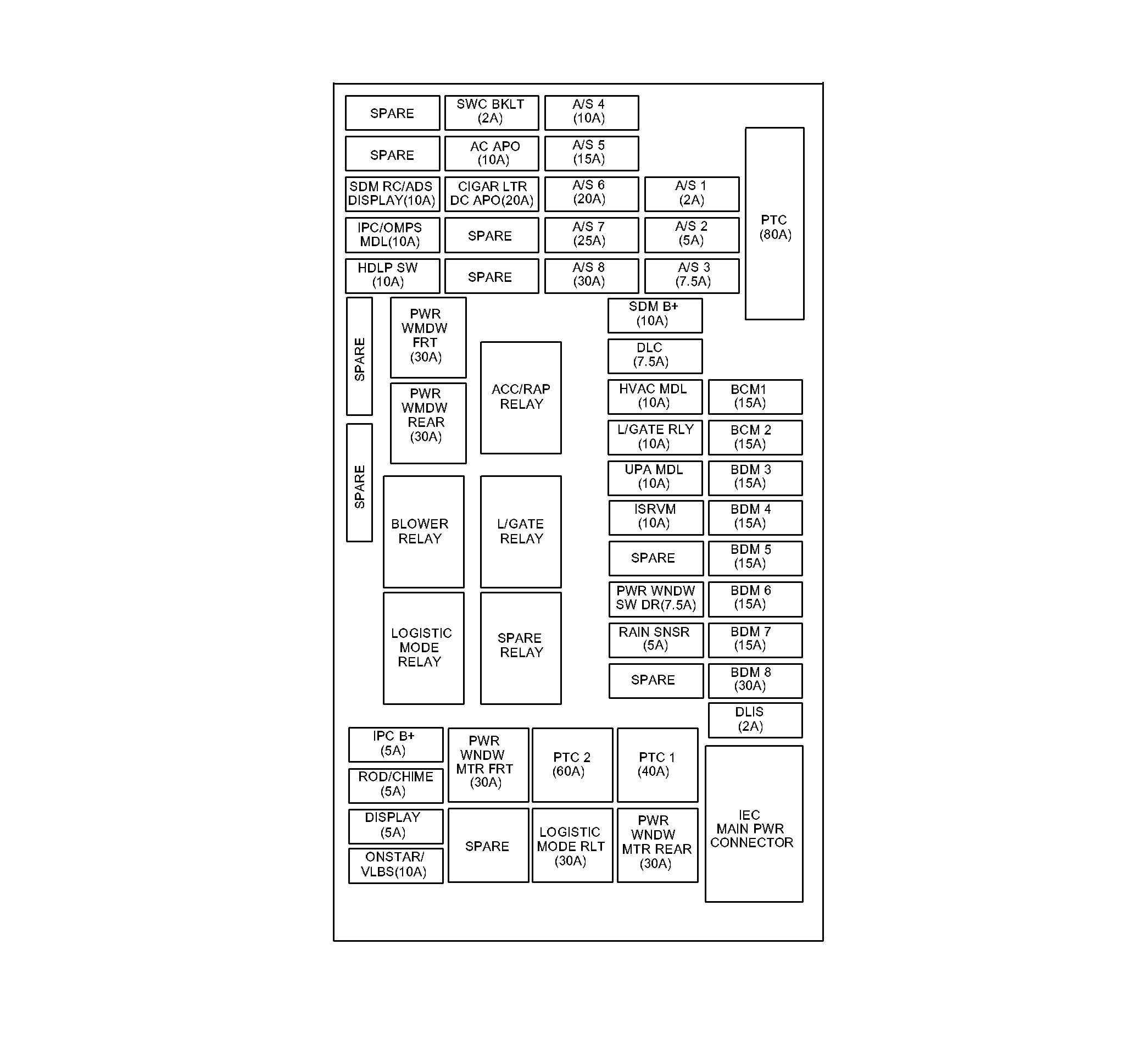

X51A Fuse Block - Instrument Panel Label
X51A FUSE BLOCK - INSTRUMENT PANEL FUSE AND RELAY IDENTIFICATION LEGEND
| No. | Device Label Name | Fuse And Relay Description | Rating | Circuits |
|---|---|---|---|---|
| F1DA: F1 | F1DA: BCM_1 Fuse | F1DA: F1DA Fuse | F1DA: 40A | F1DA: K9 Body Control Module |
| F2DA: F2 | F2DA: BCM_2 Fuse | F2DA: F2DA Fuse | F2DA: 60A | F2DA: K9 Body Control Module |
| F3DA: F3 | F3DA: BCM_3 Fuse | F3DA: F3DA Fuse | F3DA: 30A | F3DA: K9 Body Control Module |
| F4DA: F4 | F4DA: BCM_4 Fuse | F4DA: F4DA Fuse | F4DA: 30A | F4DA: K9 Body Control Module |
| F5DA: F5 | F5DA: BCM_5 Fuse | F5DA: F5DA Fuse | F5DA: 20A | F5DA: K9 Body Control Module |
| F6DA: F6 | F6DA: BCM_6 Fuse | F6DA: F6DA Fuse | F6DA: 20A | F6DA: K9 Body Control Module |
| F7DA: F7 | F7DA: BCM_7 Fuse | F7DA: F7DA Fuse | F7DA: 30A | F7DA: K9 Body Control Module |
| F8DA: F8 | F8DA: BCM_8 Fuse | F8DA: F8DA Fuse | F8DA: 30A | F8DA: K9 Body Control Module |
| F9DA: F9 | F9DA: DLIS Fuse | F9DA: F9DA Fuse | F9DA: 25A | F9DA: S39 Ignition Switch |
| F10DA: F10 | F10DA: SDM Fuse | F10DA: F10DA Fuse | F10DA: 20A | F10DA: K38 Inflatable restraint Sensing and Diagnostic Module |
| F11DA: F11 | F11DA: DLC Fuse | F11DA: F11DA Fuse | F11DA: 20A | F11DA: X84 Data Link Connector |
| F12DA: F12 | F12DA: HVAC Fuse | F12DA: F12DA Fuse | F12DA: 10A | F12DA: K33 HVAC Control Module, A26 HVAC Controls |
| F13DA: F13 | F13DA: SPARE Fuse | F13DA: F13DA | F13DA: 20A | F13DA: - |
| F14DA: F14 | F14DA: Liftgate Fuse | F14DA: F14DA Fuse | F14DA: 10A | F14DA: KR95A Liftgate Release Relay |
| F15DA: F15 | F15DA: Rear View Camera Fuse | F15DA: F15DA Fuse | F15DA: 10A | F15DA: K52 Rearview Camera Module, A10 Inside Rearview Mirror |
| F16DA: F16 | F16DA: Headlamp Leveling Fuse | F16DA: F16DA Fuse | F16DA: 5A | F16DA: K28 Headlamp Leveling Control Module |
| F17DA: F17 | F17DA: Window Switch Driver | F17DA: F17DA Fuse | F17DA: 2A | F17DA: A26 HVAC Control, K33 HVAC Control Module |
| F18DA: F18 | F18DA: Rain Sensor | F18DA: F18DA Fuse | F18DA: 10A | F18DA: B117 Rain Sensor |
| F19DA: F19 | F19DA: Spare Fuse | F19DA: F19DA Fuse | F19DA: 10A | F19DA: Spare Fuse |
| F20DA: F20 | F20DA: Steering Wheel ControlsFuse | F20DA: F20DA Fuse | F20DA: 2A | F20DA: S70L Steering Wheel Controls Switch Left, S70R Steering Wheel Controls Switch Right |
| F21DA: F21 | F21DA: Sunroof Fuse | F21DA: F21DA | F21DA: 10A | F21DA: K61 Sunroof Control Module |
| F22DA: F22 | F22DA: Cigarette Lighter Fuse | F22DA: F22DA Fuse | F22DA: 20A | F22DA: E32 Cigarette Lighter Receptacle |
| F23DA: F23 | F23DA: Spare Fuse | F23DA: F23DA Fuse | F23DA: 15A | F23DA: Not Used |
| F24DA: F24 | F24DA: Spare Fuse | F24DA: F24DA Fuse | F24DA: 10A | F24DA: Nog Used |
| F25DA: F25 | F25DA: Spare Fuse | F25DA: F25DA Fuse | F25DA: 10A | F25DA: Not Used |
| F26DA: F26 | F26DA: Inflatable Restraint Fuse | F26DA: F26DA Fuse | F26DA: 10A | F26DA: K36 Inflatable Restraint Sensing and Diagnostic Module |
| F27DA: F27 | F27DA: IPC Fuse | F27DA: F27DA Fuse | F27DA: 10A | F27DA: P16 Instrument Cluster |
| F28DA: F28 | F28DA: Headlamp Switch Fuse | F28DA: F28DA Fuse | F28DA: 10A | F28DA: S30 Headlamp Switch, T19 Power Supply, K28 Headlamp Leveling Control Module |
| F29DA: F29 | F29DA: IPC_AOS Fuse | F29DA: F29DA Fuse | F29DA: 10A | F29DA: P14 Passenger Air Bag Disable Indicator, P16 Instrument cluster |
| F30DA: F30 | F30DA: CL_SW Fuse | F30DA: F30DA Fuse | F30DA: 7.5A | F30DA: Not Used |
| F31DA: F31 | F31DA: Spare Fuse | F31DA: F31DA Fuse | F31DA: 10A | F31DA: Not Used |
| F32DA: F32 | F32DA: Radio Fuse | F32DA: F32DA Fuse | F32DA: 20A | F32DA: A11 Radio, P5 Chime Alarm Control Module, X92 USB Receptacle |
| F33DA: F33 | F33DA: Display Fuse | F33DA: F33DA Fuse | F33DA: 10A | F33DA: P17 Info Display Module, K48 Infotainment Faceplate Controle Module |
| F34DA: F34 | F34DA: Digial Radio Fuse | F34DA: F34DA Fuse | F34DA: 20A | F34DA: A12 Digital Radio receiver Control module |
| F35DA: F35 | F35DA: F35 | F35DA: F35 | F35DA: F35 | F35DA: F35 |
| F36DA: F36 | F36DA: PWDW_FR Fuse | F36DA: F36DA Fuse | F36DA: 25A | F36DA: S79D Window Switch - Driver, S79P Window Switch - Passenger |
| F37DA: F37 | F37DA: PWDW_FR Fuse | F37DA: F36DA Fuse | F37DA: 10A | F37DA: S79D Window Switch - Driver, S79P Window Switch - Passenger |
| F38DA: F38 | F38DA: PWDW_RR Fuse | F38DA: F38DA Fuse | F38DA: 20A | F38DA: M74LR Window Motor - Left Rear, M74RR Window Motor Right Rear |
| F39DA: F39 | F39DA: CIGAR_APO Fuse | F39DA: F39DA Fuse | F39DA: 20A | F39DA: E32 Cigarette Lighter Receptacle |
| F40DA: F40 | F40DA: Spare Fuse | F40DA: F40DA Fuse | F40DA: 10A | F40DA: Not Used |
| KR76: R1 | KR76: RAP Relay | KR76: KR76 | KR76: - | KR76: CB1DA, F21DA, F22DA, F23DA, F7DB and F8DB |
| KR95A: R2 | KR95A: Liftgate Release Relay | KR95A: KR95A Liftgate Release Relay | KR95A: - | KR95A: M30 Liftgate Latch (Hatchback) |
| KR3 : R3 | KR3 : Spare | KR3 : - | KR3 : - | KR3 : Not Used |
| KR32E: R4 | KR32E: Run Relay | KR32E: KR32E Blower Motor Relay | KR32E: - | KR32E: HVAC/F32DA Fuse, M8 Blower Motor |
| KR104A: R5 | KR104A: Battery Saver Relay 1 | KR104A: KR104A Battery Saver Relay 1 | KR104A: - | KR104A: PWDW_FR/F35DA, PWDW_RR/F36DA, SPARE/F37DA, CIGAR_APO/F38DA, SUNRF_SW/F39DA, and SPARE/F40DA |
