X53A Fuse Block - Rear Body Label

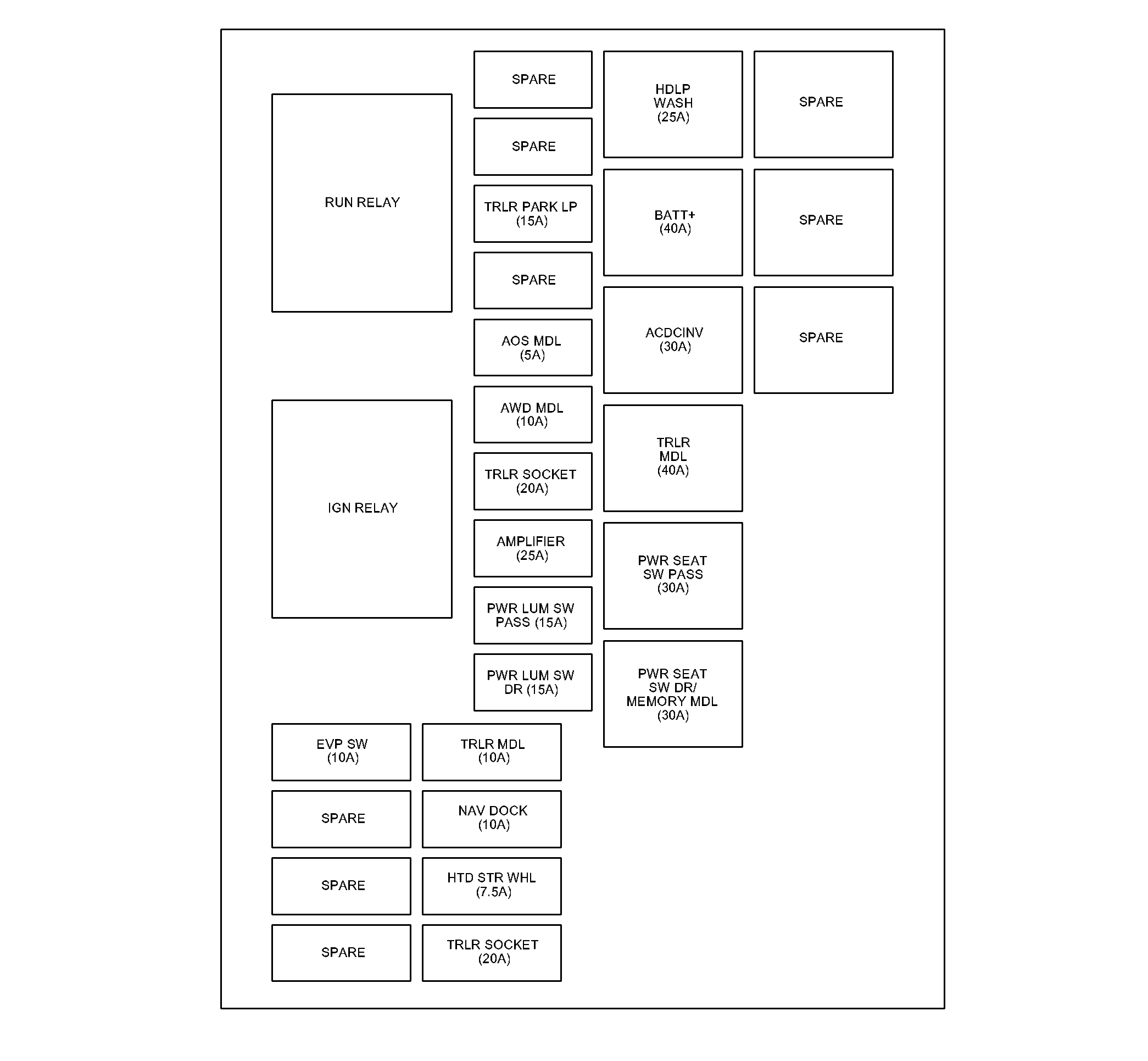

X53A FUSE BLOCK - REAR BODY FUSE AND RELAY IDENTIFICATION LEGEND -TOP VIEW
| No. | Device Label Name | Fuse And Relay Description | Rating | Circuits |
|---|---|---|---|---|
| F1RA: F1 | F1RA: SPARE | F1RA: F1RA Fuse | F1RA: - | F1RA: Not Used |
| F2RA: F2 | F2RA: SPARE | F2RA: F2RA Fuse | F2RA: - | F2RA: Not Used |
| F3RA: F3 | F3RA: SPARE | F3RA: F3RA Fuse | F3RA: - | F3RA: Not Used |
| F4RA: F4 | F4RA: EVP SW | F4RA: F4RA Fuse | F4RA: 10A | F4RA: B19C Brake Booster Vacuum Switch |
| F5RA: F5 | F5RA: TRLR SOCKET | F5RA: F5RA Fuse | F5RA: 20A | F5RA: X88 Trailer Tow Connector |
| F6RA: F6 | F6RA: HTD STR WHL | F6RA: F6RA Fuse | F6RA: 7.5A | F6RA: K32 Steering Wheel Heating Control Module |
| F7RA: F7 | F7RA: NAV DOCK | F7RA: F7RA Fuse | F7RA: 10A | F7RA: Not Used |
| F8RA: F8 | F8RA: TRLR MDL | F8RA: F8RA Fuse | F8RA: 10A | F8RA: K101 Trailer Interface Control Module |
| F9RA: F9 | F9RA: PWR LUM SW DR | F9RA: F9RA Fuse | F9RA: 15A | F9RA: S65D Seat Lumbar Support Switch - Driver |
| F10RA: F10 | F10RA: PWR LUM SW PASS | F10RA: F10RA Fuse | F10RA: 15A | F10RA: S65P Seat Lumbar Support Switch - Passenger |
| F11RA: F11 | F11RA: AMPLIFIER | F11RA: F11RA Fuse | F11RA: 25A | F11RA: T3 Audio Amplifier |
| F12RA: F12 | F12RA: TRLR SOCKET | F12RA: F12RA Fuse | F12RA: 20A | F12RA: X88 Trailer Connector |
| F13RA: F13 | F13RA: AWD MDL | F13RA: F13RA Fuse | F13RA: 10A | F13RA: K47 Rear Differential Clutch Control Module |
| F14RA: F14 | F14RA: AOS MDL | F14RA: F14RA Fuse | F14RA: 5A | F14RA: K85 Passenger Presence Module |
| F15RA: F15 | F15RA: SPARE | F15RA: F15RA Fuse | F15RA: - | F15RA: Not Used |
| F16RA: F16 | F16RA: TRLR PARK LP | F16RA: F16RA Fuse | F16RA: 15A | F16RA: KR53 Park Lamps Relay |
| F17RA: F17 | F17RA: SPARE | F17RA: F17RA Fuse | F17RA: - | F17RA: Not Used |
| F18RA: F18 | F18RA: SPARE | F18RA: F18RA Fuse | F18RA: - | F18RA: Not Used |
| F19RA: F19 | F19RA: PWR SEAT SW DR/MEMORY MDL | F19RA: F19RA Fuse | F19RA: 30A | F19RA: S64D Seat Adjuster Switch-Driver |
| F20RA: F20 | F20RA: PWR SEAT SW PASS | F20RA: F20RA Fuse | F20RA: 30A | F20RA: S64D Seat Adjuster Switch-Passenger |
| F21RA: F21 | F21RA: TRLR MDL | F21RA: F21RA Fuse | F21RA: 40A | F21RA: K101 Trailer Interface Control Module |
| F22RA: F22 | F22RA: AC/DC INV | F22RA: F22RA Fuse | F22RA: 30A | F22RA: T6 Power Inverter Module |
| F23RA: F23 | F23RA: BATT + | F23RA: F23RA Fuse | F23RA: 40A | F23RA: KR73 Ignition Main Relay and KR74 Ignition Run Relay |
| F24RA: F24 | F24RA: HDLP WASH | F24RA: F24RA Fuse | F24RA: 25A | F24RA: Not Used |
| F25RA: F25 | F25RA: SPARE | F25RA: F25RA Fuse | F25RA: - | F25RA: Not Used |
| F26RA: F26 | F26RA: SPARE | F26RA: F26RA Fuse | F26RA: - | F26RA: Not Used |
| F27RA: F27 | F27RA: SPARE | F27RA: F27RA Fuse | F27RA: - | F27RA: Not Used |
| Relays | ||||
| KR73: 1 | KR73: IGN Relay | KR73: KR73 Ignition Main Relay | KR73: - | KR73: Not Used |
| KR74: 2 | KR74: Run Relay | KR74: KR74 Ignition Run Relay | KR74: - | KR74: Not Used |
