Air Cleaner Outlet Duct Replacement

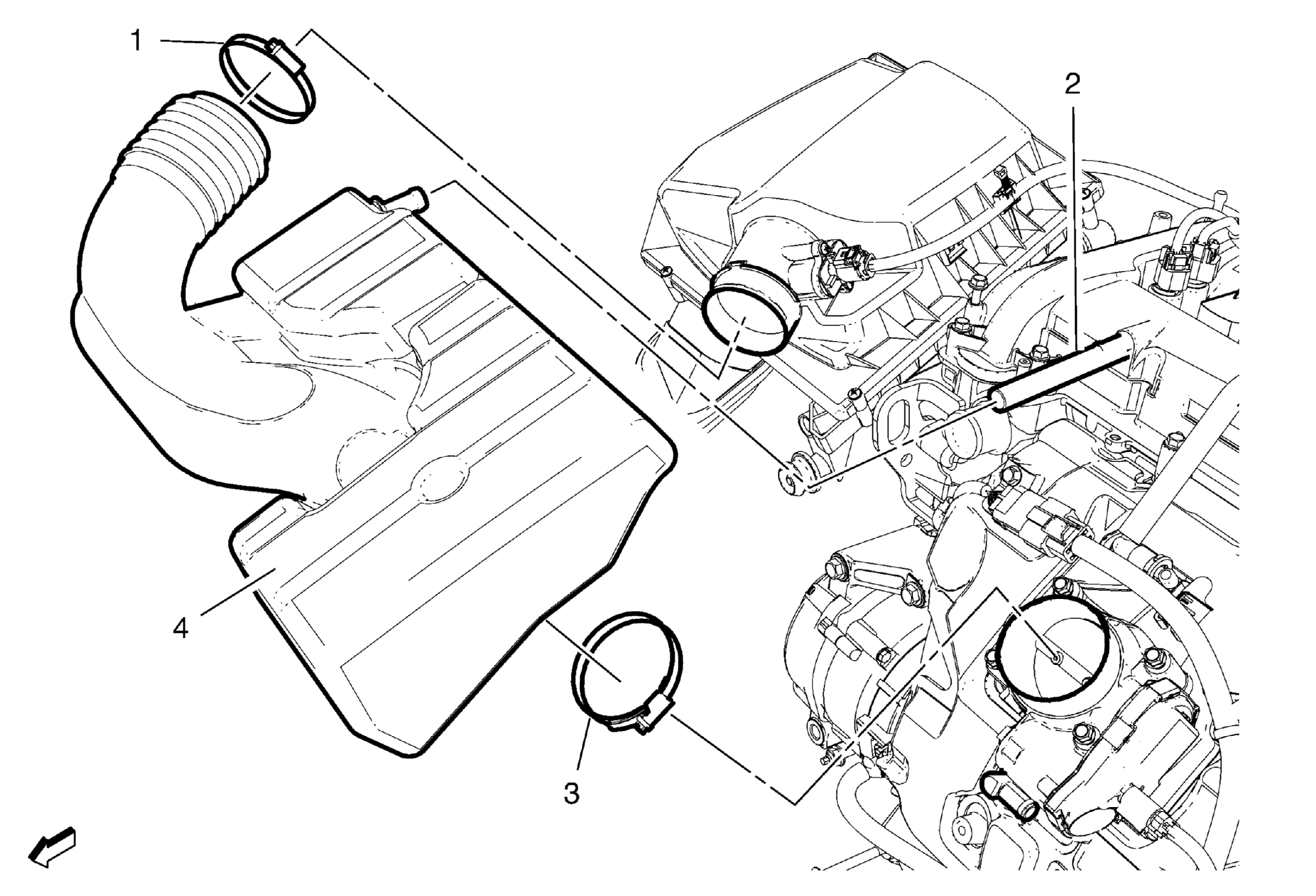

Fig 1: Air Cleaner Outlet Duct, Clamps & Positive Crankcase Ventilation Hose
GM2757891Courtesy of GENERAL MOTORS COMPANY
Air Cleaner Outlet Duct Replacement

Callout Component Name
1 Air Cleaner Outlet Duct Clamp
CAUTION:

Refer to Fastener Caution .

2 Positive Crankcase Ventilation Hose
3 Air Cleaner Outlet Duct Clamp
4 Air Cleaner Outlet Duct
