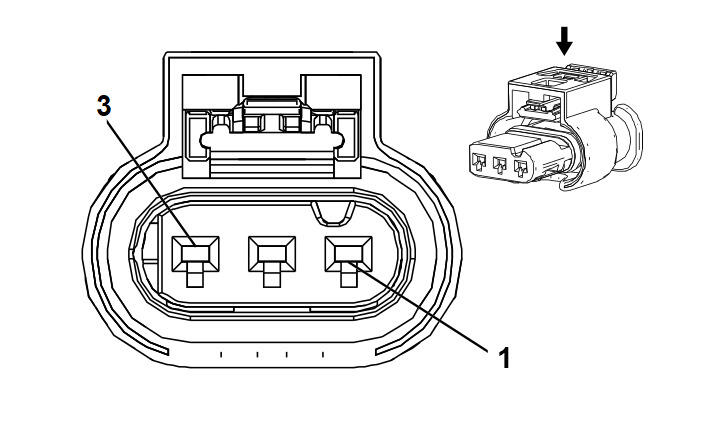

G22 Starter/Generator Control Module Coolant Pump (HP6)
Connector Part Information
- Harness Type: Engine
- OEM Connector: 13663390
- Service Connector: 13574937
- Description: 3-Way F 1.2 MLK Series, Sealed (BK)
|
Terminal Part Information
- Terminated Lead: Pending
- Release Tool: Pending
- Diagnostic Test Probe: Pending
- Terminal/Tray: Not Available
- Core/Insulation Crimp: Not Available
|
G22 Starter/Generator Control Module Coolant Pump (HP6)
| Pin |
Size |
Color |
Circuit |
Function |
Option |
| 1 |
0.5 |
BK |
2650 |
Ground |
- |
| 2 |
0.5 |
VT/WH |
2022 |
Coolant Pump Control |
- |
| 3 |
- |
- |
- |
Not Used |
- |
