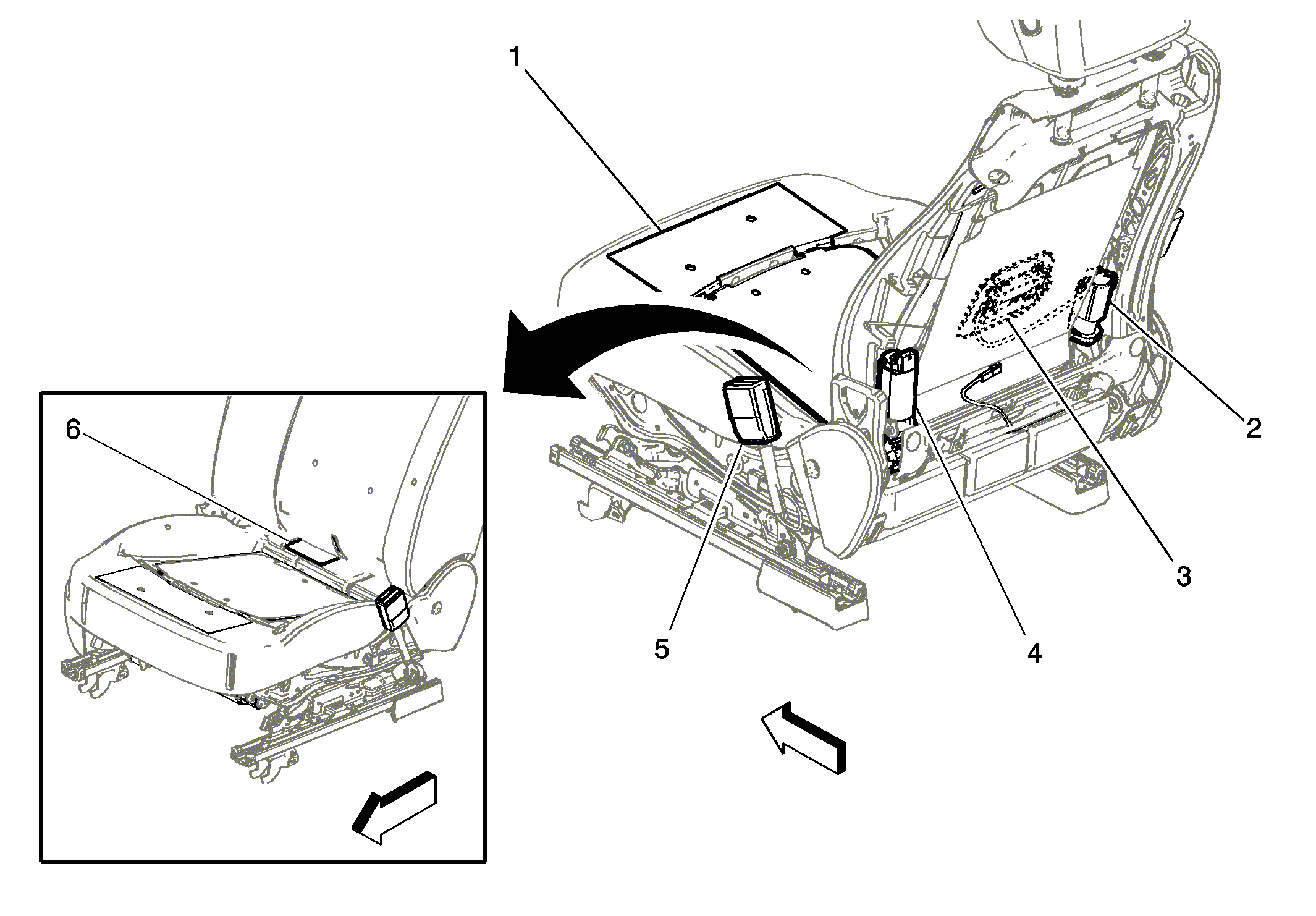

Rear of Passenger Seat Components

GM2446899Courtesy of
Rear of Passenger Seat Components

Component Name Callout
E14D Seat Heating Element - Passenger Cushion (KA1) 1
A14P Seat Lumbar Support Pump - Passenger (APH) 2
Q51P Seat Lumbar Support Valve Assembly - Passenger (APH) 3
M56P Seat Recline Motor - Passenger (AG2) 4
B88P Seat Belt Switch - Passenger 5
K85 Passenger Presence Dectection Module 6
