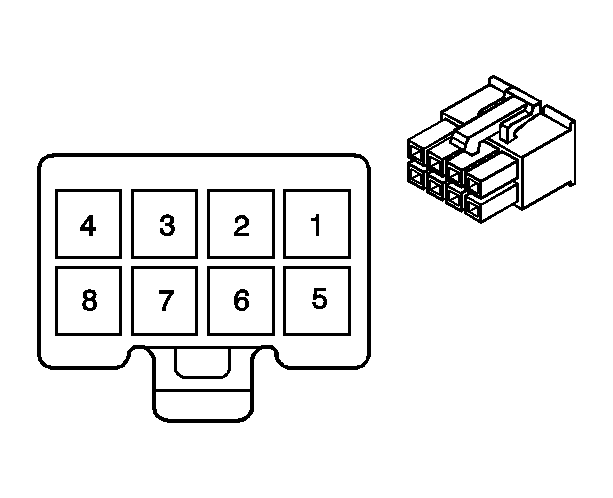

Sunroof Module (Express Open) Connector End View, C1
Sunroof Module (Express Open) Connector End View, C1
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | BLK/WHT | - | Sunroof Limit Switch Low Reference |
| 2 | BRN | 100 | Sunroof Switch OPEN Signal |
| 3 | DK BLU | 128 | Sunroof Switch Low Reference |
| 4 | - | - | Not Used |
| 5 | ORN | 110 | Sunroof Switch CLOSE Signal |
| 6 | BLK | - | Sunroof Limit Switch Input 5-Volt Reference - Position 3 |
| 7 | RED | - | Sunroof Limit Switch Input 5-Volt Reference - Position 2 |
| 8 | WHT | - | Sunroof Limit Switch Input 5-Volt Reference - Position 1 |
