Miscellaneous Components
MISCELLANEOUS COMPONENTS LOCATION
| Component | Location |
|---|---|
| A/C Compressor Clutch Diode | Inside A/C compressor connector. See Figure. |

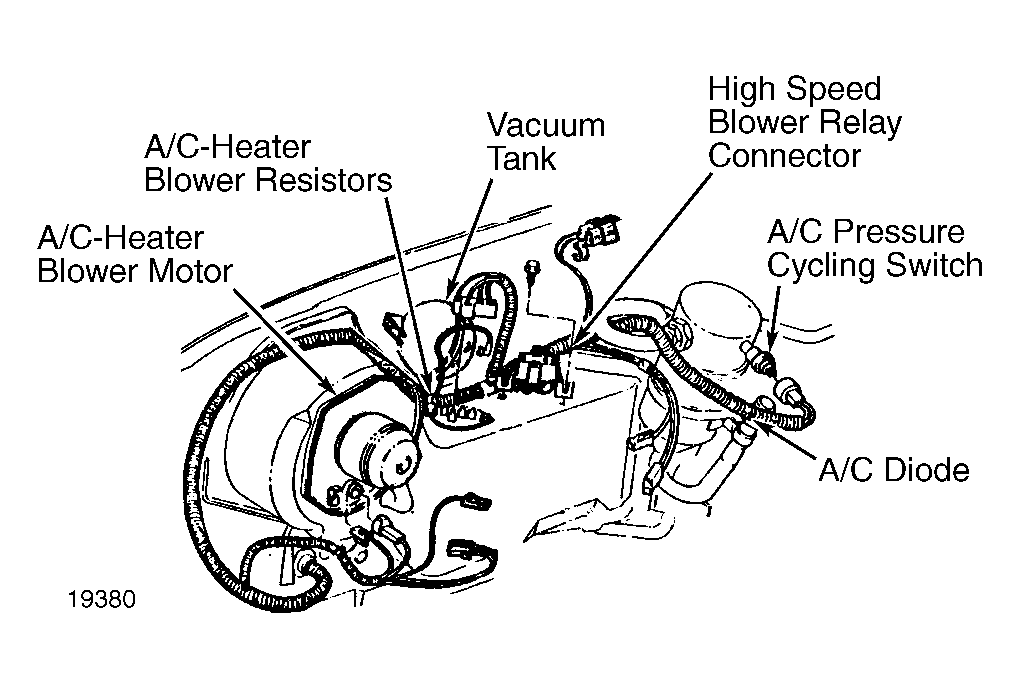

| A/C-Heater Blower Resistors | On front of plenum. See Figure. |
| "CHECK ENGINE" Light Driver | Taped to right side of instrument panel harness. See Figure. |

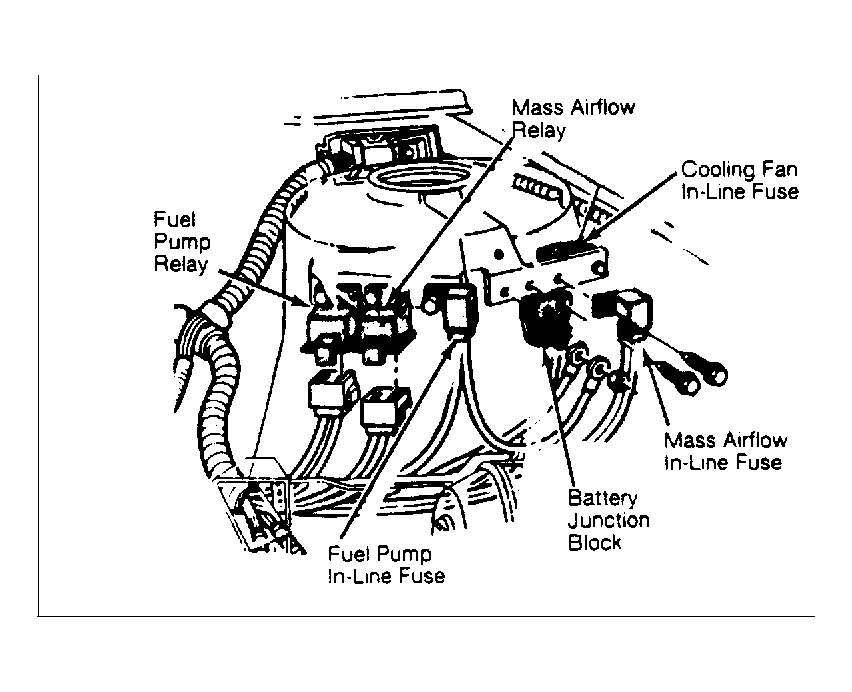

| Cooling Fan In-Line Fuse | On left shock tower. See Figure. |
| Convenience Center | Behind instrument panel, left of glove box. See Figure. |

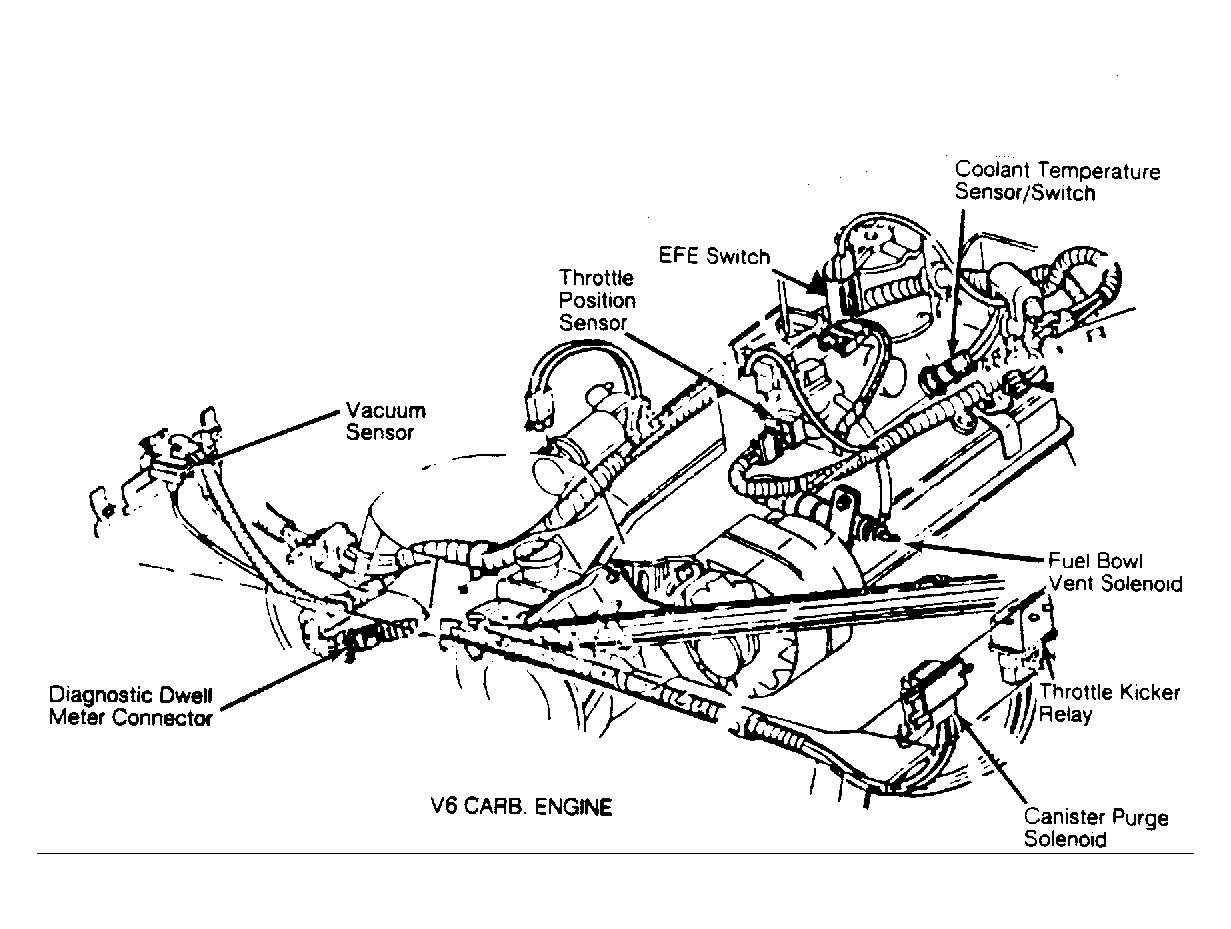

| Diagnostic Dwell Meter Connector | In harness, at right rear corner of engine compartment. See Figure. |
| EFE Heater | Below carburetor. |
| Fuel Pump In-Line Fuse | On left shock tower. See Figure. |

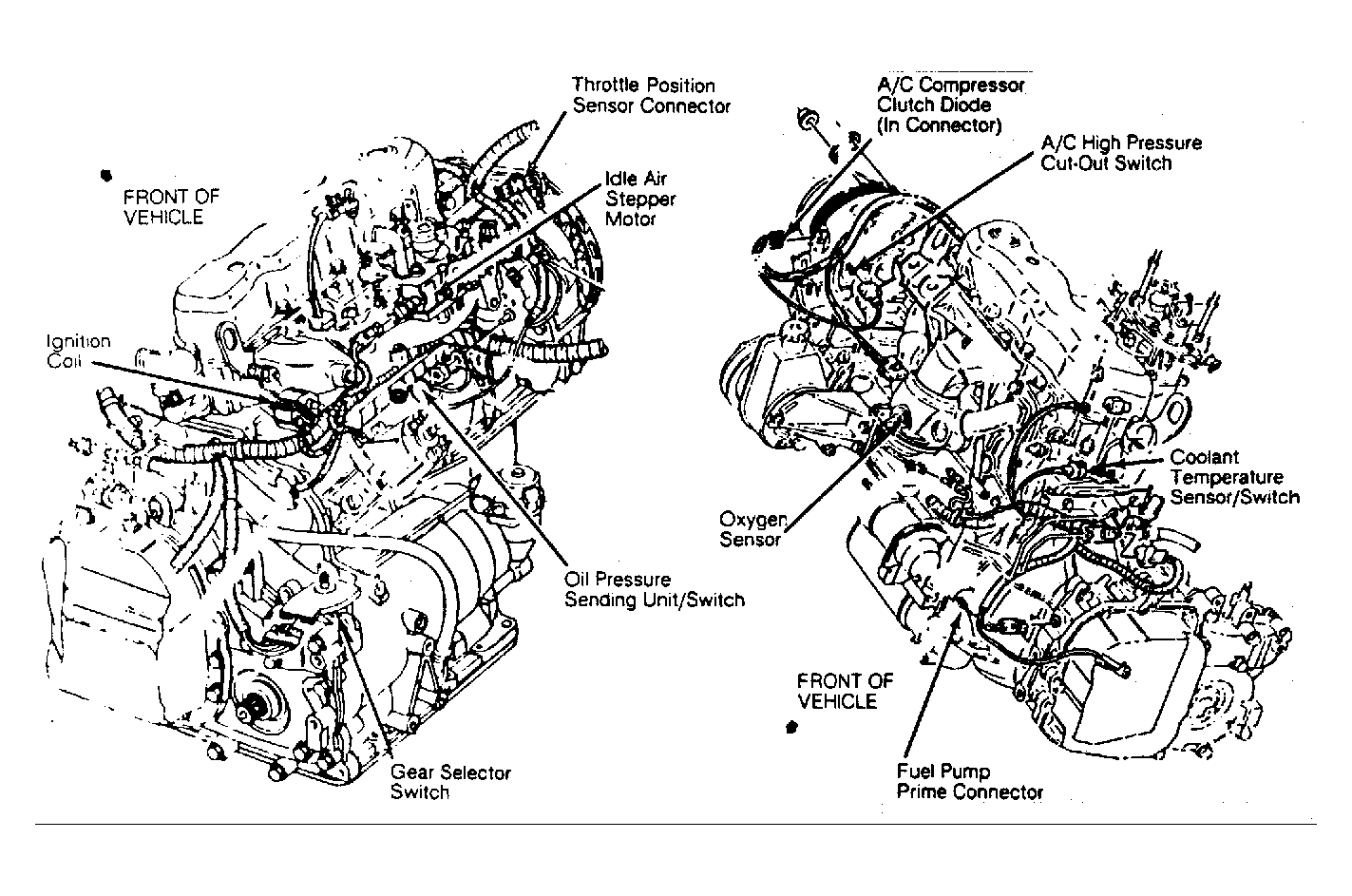

| Fuel Pump Prime Connector | On rear of engine, near starter. See Figure. |
| Fuse Block | Under dash, near left side of glove box. |
| Fusible Links "A", "B", "C", "D" & "M" (Red) | At starter solenoid. |
| Fusible Links "E" (Red) 2.8L | Ahead of left shock tower, behind battery. |
| Fusible Links "F" (Blue) | At starter solenoid. |
| Fusible Links "G" (Orange) 2.5L | Near positive battery connection. |
| Fusible Links "H" (Blue) 2.5L | At starter solenoid. |
| Mass Airflow In-Line Fuse | On left shock tower. See Figure. |
| Power Acc. Circuit Breaker | In fuse block. |
| Power Window Circuit Breaker | In fuse block. |
