Removing the electromechanical steering gear
WARNING:
Car may slip off the vehicle hoist where components are supported.
Danger! Immobilization period-threatening injuries!
Danger! Immobilization period-threatening injuries!
- Secure the vehicle hoist against lowering and lifting.
- Make sure that the vehicle does not lift off the mounting plates on the vehicle lift.
WARNING:
Car may slip off the vehicle hoist if the weight is distributed unevenly.
Danger! Immobilization period-threatening injuries!
Danger! Immobilization period-threatening injuries!
- Ensure there is a specific weight compensation on the car.
WARNING:
Vehicle may slip off the vehicle hoist if the vehicle hoist is handled incorrectly.
Danger! Immobilization period-threatening injuries!
Danger! Immobilization period-threatening injuries!
- Observe safety instructions on raising the vehicle using a vehicle hoist.
- For additional information see: 00... RAISING THE VEHICLE WITH A VEHICLE LIFT .
NOTE:
TECHNICAL INFORMATION
In a warranty case, you must always provide a fault memory printout with the defective part, even if the fault memory does not contain an entry.
In a warranty case, you must always provide a fault memory printout with the defective part, even if the fault memory does not contain an entry.
NOTE:
TECHNICAL INFORMATION
Vehicle programming/coding must be performed after installation.
For additional information see: 61 00... ENCODING/PROGRAMING CONTROL UNIT(S) .
Vehicle programming/coding must be performed after installation.
For additional information see: 61 00... ENCODING/PROGRAMING CONTROL UNIT(S) .
NOTE:
TECHNICAL INFORMATION
PERFORM WHEEL ALIGNMENT AFTER INSTALLATION .
PERFORM WHEEL ALIGNMENT AFTER INSTALLATION .
NOTE:
In a warranty case, parts that must be returned must be
returned in the original packaging and appropriately secured in it.
Non-observance leads to rejection of the warranty!
Non-observance leads to rejection of the warranty!
Preliminary work
- Refer to DISCONNECTING ALL BATTERY GROUND LEADS .
- Refer to BRINGING FRONT COMPARTMENT LID IN THE SERVICE POSITION .
- Refer to REMOVING THE FRONT LEFT AND RIGHT WHEELS .
- Refer to REMOVING THE COVER OF THE STEERING ASSEMBLY ON THE LEFT AND RIGHT .
- Refer to PARTIALLY REMOVING THE FRONT LEFT AND RIGHT WHEEL ARCH TRIM (DOOR SILL) .
- Refer to REMOVING THE REAR SECTION OF THE WHEEL ARCH COVER ON THE FRONT LEFT AND RIGHT .
- Refer to REMOVING THRUST FIELD .
- Refer to REMOVING THE FRONT UNDERBODY PROTECTION .
- Refer to REMOVING FRONT WHEEL ARCH COVER AT THE BOTTOM LEFT AND RIGHT .
- Refer to REMOVING THE COVER OF THE ENGINE COMPARTMENT AT THE REAR LEFT .
- Refer to REMOVING THE COVER OF THE REAR RIGHT ENGINE COMPARTMENT .
- Refer to REMOVING REAR HOOD SEAL .
- Refer to REMOVING LEFT AND RIGHT WIPER ARM .
- Refer to REMOVING THE COWL COVER .
- Refer to REMOVING THE CENTER COWL UPPER PART .
- Refer to REMOVING THE TOP LEFT COVER IN THE ENGINE COMPARTMENT and REMOVING THE TOP RIGHT COVER IN THE ENGINE COMPARTMENT .
- Refer to REMOVING THE ACOUSTIC COVER .
- Refer to REMOVING THE INTAKE FILTER HOUSING ON THE LEFT .
- Refer to REMOVING UPPER CROSS CONNECTION .
- Refer to REMOVING LEFT STRUT BRACE .
- Refer to REMOVING THE FRONT-END STRUT .
- Refer to REMOVING THE CROSS OF THE TRANSMISSION WIRING HARNESS .
- Refer to MOVING THE ENGINE TO THE INSTALLATION POSITION .
- Refer to REMOVING STIFFENING STRUT .
- Refer to REMOVING CRASH LEVERS LEFT AND RIGHT .
- Refer to REMOVING LEFT AND RIGHT BRAKE VENTILATION DUCT .
- Refer to REMOVING THE EPS WIRING HARNESS .
- Refer to RELEASING THE WIRING HARNESS FROM THE ACTIVE STABILIZER .
- Refer to RELEASING UNIVERSAL JOINT ON STEERING GEAR .
- Refer to DISCONNECTING THE CONNECTOR FROM VERTICAL ACCELERATION SENSOR ON THE LEFT AND RIGHT .
- Refer to RELEASING THE LEFT AND RIGHT OUTPUT SHAFT FROM THE WHEEL BEARING .
- Refer to RELEASING THE BRAKE HOSE AND THE CABLE ON THE LEFT AND RIGHT .
- Refer to RELEASING THE RIGHT AND LEFT SPRING STRUT HOLDER FROM THE BOTTOM WISHBONE .
- Refer to RELEASING THE BRACKET OF THE TRANSMISSION OIL COOLING .
- Refer to DISCONNECTING THE COOLANT HOSE FROM THE FRONT SUBFRAME .
- Refer to RELEASING THE LEFT AND RIGHT TIE ROD ENDS FROM THE SWIVEL BEARING .
- Refer to RELEASING THE ELECTROMECHANICAL STEERING GEAR .
- Refer to PREPARING THE MOBILE TABLE LIFT .
- Refer to POSITION THE MOBILE TABLE LIFT .
- Refer to DETACHING THE TOP LEFT AND RIGHT WISHBONE FROM THE SWIVEL BEARING .
- Refer to UNSCREWING THE BOLTS ON THE FRONT AXLE SUPPORT .
- Refer to LOWERING FRONT SUBFRAME .
- Move the electromechanical steering gear (1)
in the arrow direction

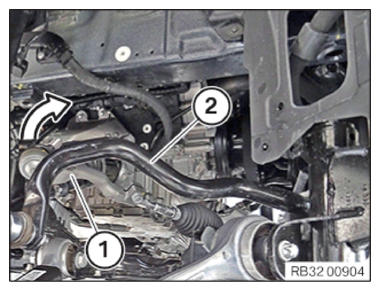

- Position the right tie rod (1)
above the stabilizer (2)
in arrow direction.

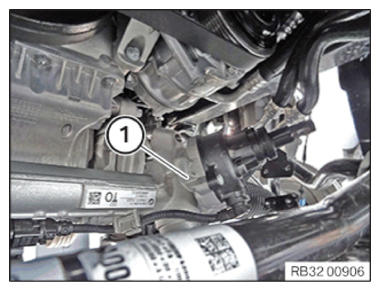

- Turn the electromechanical steering gear (1)
with the torsion bar in the direction of travel.

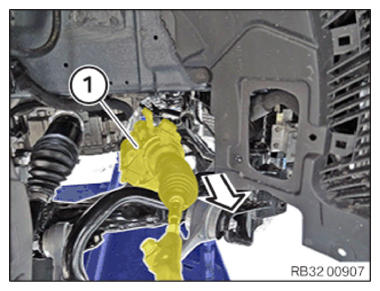

- Thread out and remove electromechanical steering gear (1)
in direction of arrow.
