System overview

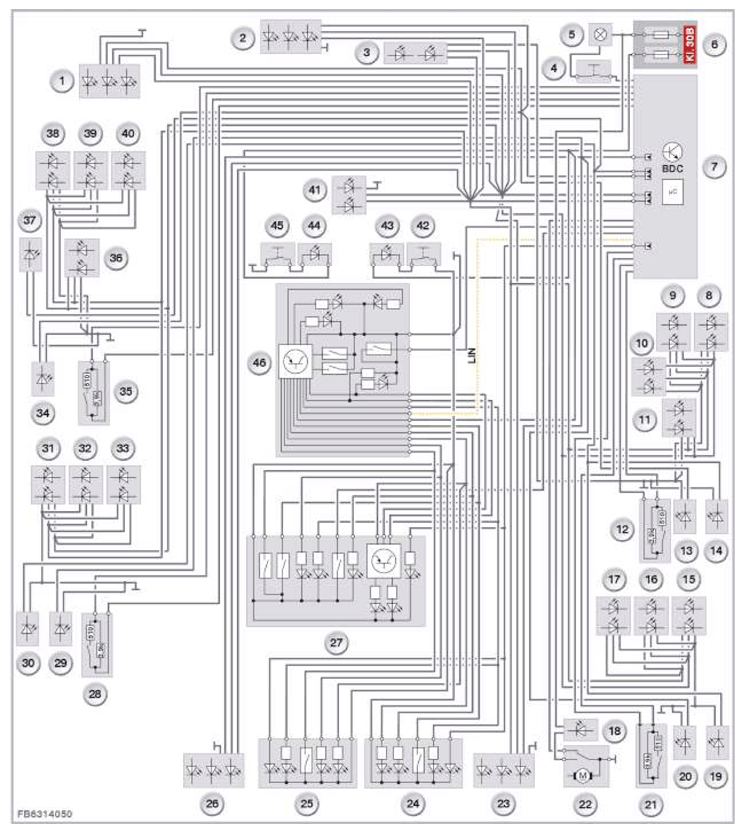

The following illustration shows a simplified interior lighting and ambient lighting functional network without bus connection.
| Item | Explanation |
|---|---|
| 1 | Footwell light, left |
| 2 | Footwell light, right |
| 3 | Lighting decorative strip dashboard passenger's side |
| 4 | Glove box switch |
| 5 | Glove box light |
| 6 | Front fuse and relay module |
| 7 | Body Domain Controller |
| 8 | Lighting, front passenger door trim panel |
| 9 | Lighting, interior trim finisher, front right |
| 10 | Door pocket lighting, front passenger door 2 |
| 11 | Door pocket lighting, front passenger door |
| 12 | Front right door contact |
| 13 | Front passenger door entry lighting |
| 14 | Ground lights, front passenger door |
| 15 | Lighting, interior trim finisher, rear right |
| 16 | Door pocket lighting, passenger's side, rear |
| 17 | Lighting, rear door trim, right |
| 18 | Luggage compartment light |
| 19 | Courtesy light, passenger's side, rear |
| 20 | Door entry light, front passenger door, rear |
| 21 | Rear right door contact |
| 22 | Tailgate lock with rotary striker switch |
| 23 | Rear right footwell light |
| 24 | Interior light, rear right |
| 25 | Interior light, rear left |
| 26 | Footwell light, rear left |
| 27 | Interior light, rear |
| 28 | Door contact, rear left |
| 29 | Door sill courtesy light, rear driver's side |
| 30 | Ground lights, rear driver's side |
| 31 | Lighting, interior trim finisher, rear left |
| 32 | Door pocket lighting, driver's side, rear |
| 33 | Lighting, rear door trim, left |
| 34 | Driver's door entry lighting |
| 35 | Front left door contact |
| 36 | Door pocket lighting, driver's door |
| 37 | Ground lights, driver's door |
| 38 | Door trim panel lighting, driver's door |
| 39 | Lighting, interior trim finisher, front left |
| 40 | Door pocket lighting, driver's door 2 |
| 41 | Lighting center of dashboard |
| 42 | Switch for vanity mirror, front right |
| 43 | Vanity mirror light, front right |
| 44 | Vanity mirror light, front left |
| 45 | Switch for vanity mirror, front left |
| 46 | Front interior light, integrated into roof function center (FZD) |

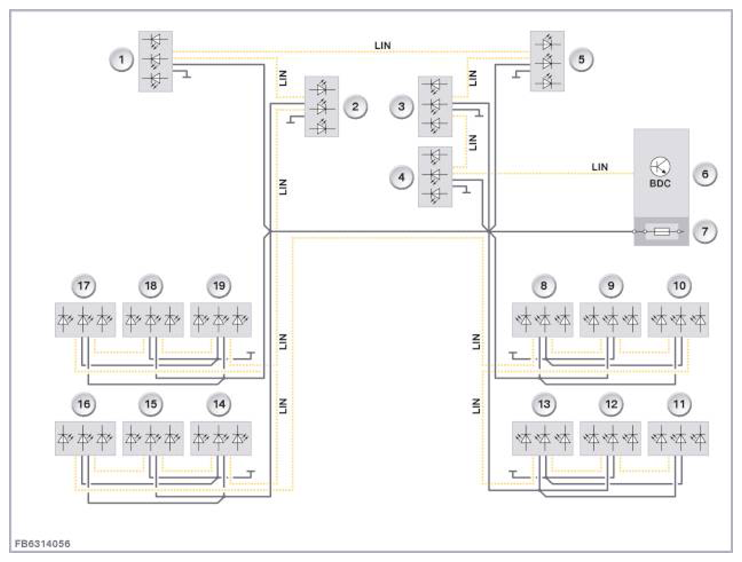

The following illustration shows a simplified ambient lighting functional network with bus connection (LIN bus) using the F15 as an example.
| Item | Explanation |
|---|---|
| 1 | Footwell light, left |
| 2 | Lighting, instrument panel |
| 3 | Footwell light, right |
| 4 | Lighting, instrument panel 2 |
| 5 | Lighting, instrument panel 3 |
| 6 | Body Domain Controller |
| 7 | Fuse block in the Body Domain Controller (BDC) |
| 8 | Door pocket lighting, front passenger door |
| 9 | Lighting, front passenger door trim panel |
| 10 | Lighting, decorative strip, front passenger door |
| 11 | Door trim panel lighting, passenger's side, rear |
| 12 | Lighting, decorative strip, door, passenger's side, rear |
| 13 | Door pocket lighting, passenger's side, rear |
| 14 | Door pocket lighting, driver's side, rear |
| 15 | Lighting, decorative strip, door, driver's side, rear |
| 16 | Door trim panel lighting, driver's side, rear |
| 17 | Lighting, decorative strip, driver's door |
| 18 | Door trim panel lighting, driver's door |
| 19 | Door pocket lighting, driver's door |
