interfaces electric motor

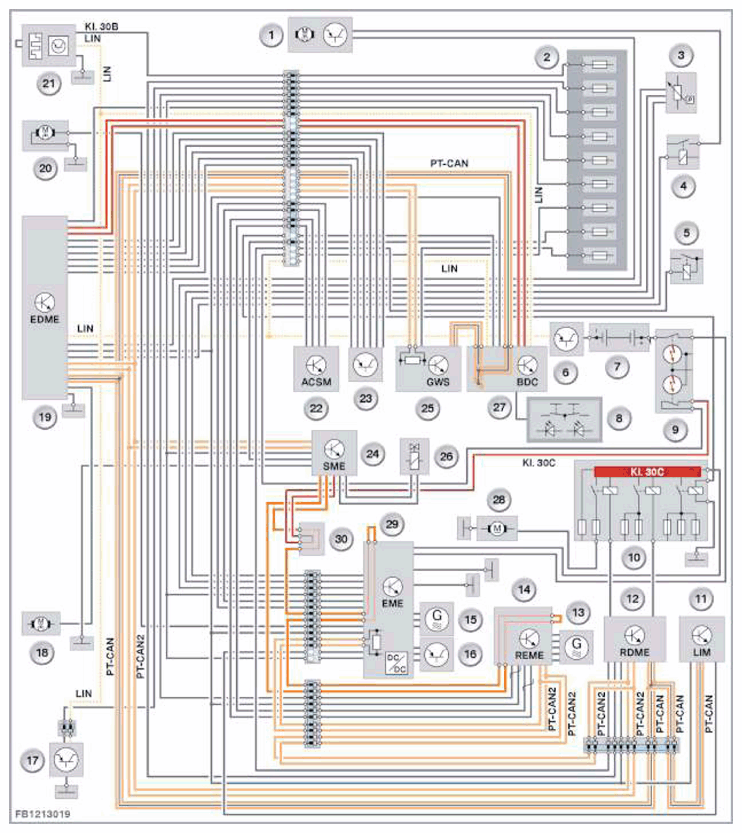

The following system overview shows the interfaces electric motor using the example of I01 with range extender:
| Item | Explanation |
|---|---|
| 1 | Electric fan |
| 2 | Power distribution box Life module |
| 3 | Brake vacuum sensor |
| 4 | Electric fan relays |
| 5 | Fuel pump relay |
| 6 | Intelligent battery sensor |
| 7 | Battery |
| 8 | Center console operating facility |
| 9 | Safety battery terminal |
| 10 | Power distribution box, engine compartment |
| 11 | Charging interface module (LIM) |
| 12 | Range extender digital engine electronics (RDME) |
| 13 | Range extender electrical machine |
| 14 | Range extender electrical machine electronics (REME) |
| 15 | Electric machine |
| 16 | Parking lock module |
| 17 | Electric A/C compressor |
| 18 | Coolant pump |
| 19 | Electrical Digital Motor Electronics (EDME) |
| 20 | Electric vacuum pump |
| 21 | Electric auxiliary heater |
| 22 | Crash Safety Module (ACSM) |
| 23 | Accelerator pedal module |
| 24 | Battery management electronics |
| 25 | Gear selector switch (GWS) |
| 26 | Refrigerant shutoff valve |
| 27 | Body Domain Controller |
| 28 | Secondary air pump |
| 29 | Electrical machine electronics (EME) |
| 30 | High-voltage safety connector |
