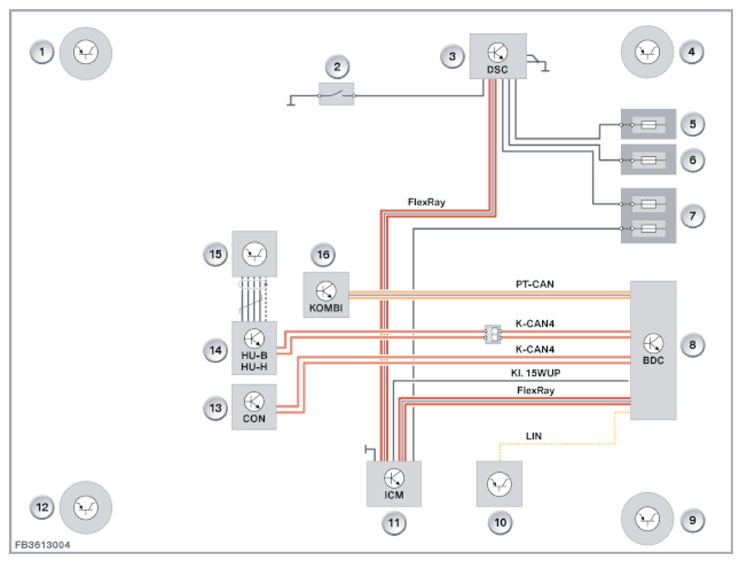

Functional networking
F15 shown
| Item | Explanation |
|---|---|
| 1 | Wheel electronics system, front left |
| 2 | Brake fluid level switch |
| 3 | Dynamic stability control (DSC) |
| 4 | Wheel electronics system, front right |
| 5 | Fuse for fuse box |
| 6 | Fuse on Body Domain Controller |
| 7 | Fuse for power distribution box, passenger's side, front |
| 8 | Body Domain Controller (BDC) |
| 9 | Wheel electronics system, rear right |
| 10 | Remote control receiver |
| 11 | Integrated Chassis Management (ICM), F15 only |
| 12 | Wheel electronics system, rear left |
| 13 | Controller (CON) |
| 14 | Head unit (HU-B, HU-H) |
| 15 | Central information display |
| 16 | Instrument panel (KOMBI) |
