Install eccentric shaft
- Check the guide sleeves (1)
for damage, replace if necessary.
- Check needle bearing (1) for ease of movement.
NOTE:
In the event of tight needle bearings, replace eccentric shaft (2).
- Coat the needle bearing (1)
with new
motor oil.

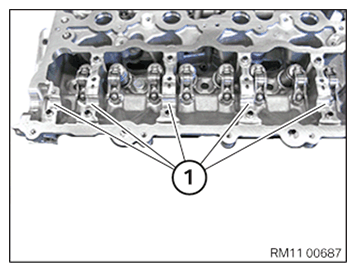

- Clean the bearing positions (1)
and coat with new
motor oil.

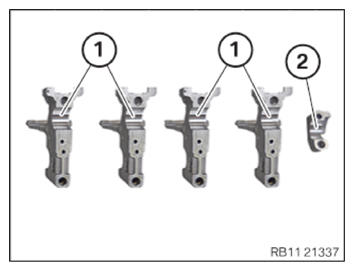

- Clean all the bearing positions (1) of the bearing brackets and coat with fresh motor oil.
- Clean the bearing position (2)
of the bearing cap and coat with new
motor oil.
- Before installing the eccentric shaft, push needle bearing (1)
in arrow direction up to the stop.

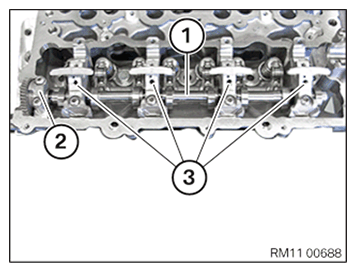

- Insert eccentric shaft (1) in the cylinder head.
- Attach bearing cap (2) and bearing brackets (3) on the cylinder head.
- For an engine that has been in use, make sure all bearing brackets are reinstalled in the same position.
- Make sure the bearing cap (1) is installed correctly.
NOTE:
Bearing cap (1) is provided with a stop.
- Tighten down screws (1) and (2) uniformly.
TIGHTENING TORQUE SPECIFICATIONS
| Eccentric shaft to bearing bracket/cylinder head | ||
|---|---|---|
| M6 | Tightening torque | 10 Nm |
Follow-up work
- Refer to INSTALLING INTAKE CAMSHAFT .
- Refer to INSTALLING THE INTAKE ADJUSTER .
- Refer to INSTALLING VANOS CENTRAL VALVE OF THE INTAKE SIDE .
- Refer to BLOCKING THE CAMSHAFTS .
- Refer to PRELOAD TIMING CHAIN .
- Refer to TIGHTENING THE VANOS CENTRAL VALVE .
- Refer to DISASSEMBLING ALL SPECIAL TOOLS .
- Refer to CHECKING CAMSHAFT TIMING .
- Refer to INSTALLING THE THERMOSTAT ON THE TRANSMISSION OIL LINES .
- Refer to SECURING THE OIL SUMP ACOUSTIC COVER .
- Refer to CHECKING INSTALLATION POSITION OF ROLLER CAM FOLLOWERS .
- Refer to INSTALLING ALL INTERMEDIATE LEVERS .
- Refer to INSTALLING ALL GATES .
- Refer to CHECKING THE POSITION OF THE INTAKE CAMSHAFT .
- Refer to INSTALLING TORSION SPRINGS .
- Refer to INSTALLING THE SERVOMOTOR FOR THE ECCENTRIC SHAFT .
- Refer to INSTALLING CYLINDER HEAD COVER .
- Refer to INSTALLING BOTH ACTUATORS .
- Refer to PREPARING THE INJECTORS FOR INSTALLATION .
- Refer to INSTALLING INJECTORS .
- Refer to PREPARING FOR THE INSTALLATION OF THE HIGH PRESSURE PUMP .
- Refer to INSTALLING HIGH PRESSURE PUMP .
- Refer to INSTALLING FUEL DELIVERY LINE .
- Refer to INSTALLING THE HIGH-PRESSURE LINE BETWEEN THE HIGH-PRESSURE PUMP AND THE HIGH-PRESSURE RAIL .
- Refer to INSTALLING ALL SPARK PLUGS .
- Refer to INSTALLING THE IGNITION COILS .
- Refer to INSTALLING THE CYLINDER HEAD COVER ACOUSTIC COVER .
- Refer to INSTALLING THE INTAKE PLENUM .
- Refer to INSTALLING THE TANK VENT VALVE .
- Refer to INSTALLING CONTROL UNIT BRACKET .
- Refer to INSTALLING THE INTEGRATED POWER SUPPLY MODULE (PDM) .
- Refer to INSTALLING THE DME CONTROL UNIT .
- Refer to INSTALLING FRONT ENGINE ENCAPSULATION .
- Refer to INSTALLING AUXILIARY COOLANT PUMP FOR THE EXHAUST TURBOCHARGER .
- Refer to INSTALLING THE ACOUSTIC COVER FOR THE ENGINE AT THE FRONT .
- Refer to CONNECTING THE COOLANT LINE OF HIGH-TEMPERATURE COOLANT CIRCUIT .
- Refer to CONNECTING THE COOLANT LINE OF LOW-TEMPERATURE COOLANT CIRCUIT .
- Refer to INSTALLING CHARGE AIR LINE .
- Refer to INSTALLING CLEAN AIR PIPE .
- Refer to INSTALLING RESONATOR .
- Refer to INSTALLING INTAKE SILENCER HOUSING .
- Refer to INSTALLING CENTER FIREWALL LOWERING PART .
- Refer to INSTALLING ACOUSTIC COVER AT REAR .
- Refer to FASTENING HIGH-VOLTAGE CABLES ON THE ELECTRICAL MACHINE ELECTRONICS .
- Refer to INSTALLING RIGHT SEALING FRAME .
- Refer to INSTALLING LEFT SEALING FRAME .
- Refer to INSTALLING THE CENTER COWL UPPER PART .
- Refer to INSTALLING TENSION STRUT ON SHOCK TOWER .
- Refer to INSTALLING WINDSHIELD PANEL COVER .
- Refer to INSTALLING LEFT AND RIGHT WIPER ARM .
- Refer to INSTALLING THE COVER OF THE ENGINE COMPARTMENT ON THE REAR LEFT .
- Refer to INSTALLING THE FRONT HOOD SEAL AT THE REAR .
- Refer to FILLING THE HIGH-TEMPERATURE COOLING SYSTEM WITH THE VACUUM FILLING EQUIPMENT .
- Refer to FILLING THE LOW-TEMPERATURE COOLING SYSTEM WITH THE VACUUM FILLING EQUIPMENT .
- Refer to CONNECTING ALL BATTERY GROUND LEADS .
- Refer to VENTING THE LOW-TEMPERATURE COOLING SYSTEM .
- Refer to VENTING THE HIGH-TEMPERATURE COOLANT SYSTEM .
- Refer to CHECKING/TOPPING UP THE OIL LEVEL IN THE AUTOMATIC TRANSMISSION .
- Refer to CHECKING ENGINE OIL LEVEL .
- Refer to INSTALLING ACOUSTIC COVER .
- Refer to INSTALLING THE REAR THRUST FIELD .
- Refer to INSTALLING FRONT STIFFENING PLATE .
- Refer to INSTALLING THE FRONT UNDERBODY PROTECTION OR FRONT THRUST FIELD .
- Refer to TAKING HOOD OUT OF THE SERVICE POSITION .
