Tailgate Function Module A218*4B Connector End View

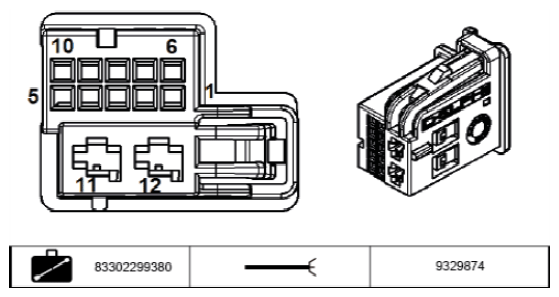

Fig 1: Tailgate Function Module A218*4B Connector End View
G11210573Courtesy of BMW OF NORTH AMERICA, INC.
Pin Assignments At Plug Connector A218*4B

Pin Type Description /Signal type Connection /Measuring information
1 -- Not used
2 -- Not used
3 -- Not used
4 -- Not used
5 -- Not used
6 -- Not used
7 -- Not used
8 -- Not used
9 -- Not used
10 -- Not used
11 A Activation Drive for roller sunblind, rear window
12 A Activation, flashing indicator lamp Trailer socket
