Structure and inner electrical connection

The control unit for the rear air conditioner on the right is connected to the vehicle electrical system via a 26-pin plug connection.

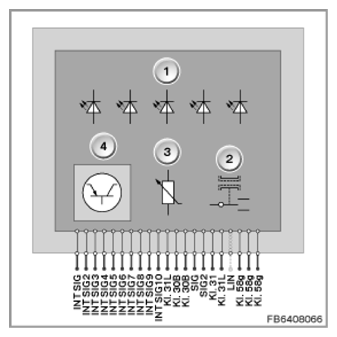

Fig 1: Temperature Selector Wheel - Circuit Diagram
G09908238Courtesy of BMW OF NORTH AMERICA, INC.
Index Explanation
1 LEDs
2 Button for manual variation of the amount of air
3 Temperature selector wheel
4 Electronic component
PIN REFERENCE

Pin Explanation
Terminal 31L Terminal 31, load earth
Terminal 30B Supply voltage via wiring harness
Terminal 30B Supply voltage for control panel for rear air conditioner, left
SIG Signal line from the roof air vent temperature sensor, left
SIG2 Signal line from the roof air vent temperature sensor, right
Kl. 31 Ground connection for the roof air vent, right
Terminal 31L Ground connection, load earth (ground connection for control panel for rear air conditioner, left)
LIN LIN bus
Terminal 58g Terminal 58g, locating lights (from footwell module)
Terminal 58g Locator lighting, locator lighting (for the roof air vent, left via control panel for rear air conditioner, left)
Terminal 58g Locator lighting, locator lighting (for the roof air vent, left via control panel for rear air conditioner, right)
INT_SIG Internal signal (between control panel on right and control panel on left)
INT_SIG2 Internal signal (between control panel on right and control panel on left)
INT_SIG3 Internal signal (between control panel on right and control panel on left)
INT_SIG4 Internal signal (between control panel on right and control panel on left)
INT_SIG5 Internal signal (between control panel on right and control panel on left)
INT_SIG6 Internal signal (between control panel on right and control panel on left)
INT_SIG7 Internal signal (between control panel on right and control panel on left)
INT_SIG8 Internal signal (between control panel on right and control panel on left)
INT_SIG9 Internal signal (between control panel on right and control panel on left)
INT_SIG10 Internal signal (between control panel on right and control panel on left)
5 pins not used.
