Audio amplifier: Notes
Audio playback can be optimized using 2 audio amplifiers:
- Hi-fi amplifier (AMPH)
- Top HiFi amplifier (AMPT)
For F10, for example, the following 3 speaker systems are available:

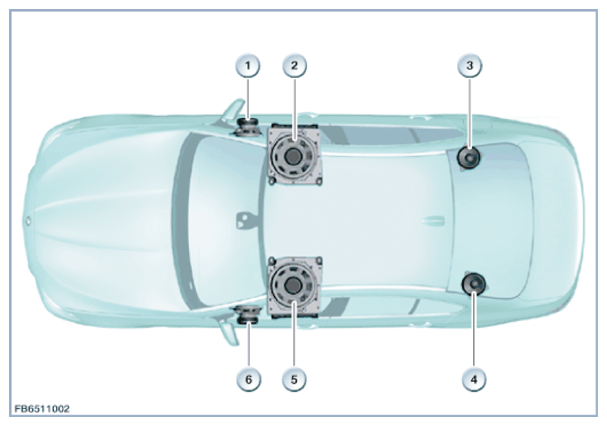

- Stereo system (standard equipment) with 6 speakers
| Item | Explanation |
|---|---|
| 1 | Mid-range speaker, front door, right |
| 2 | Bass speaker, front right |
| 3 | Mid-range speaker, storage shelf, right |
| 4 | Mid-range speaker, storage shelf, left |
| 5 | Bass speaker, front left |
| 6 | Mid-range speaker, front door, left |

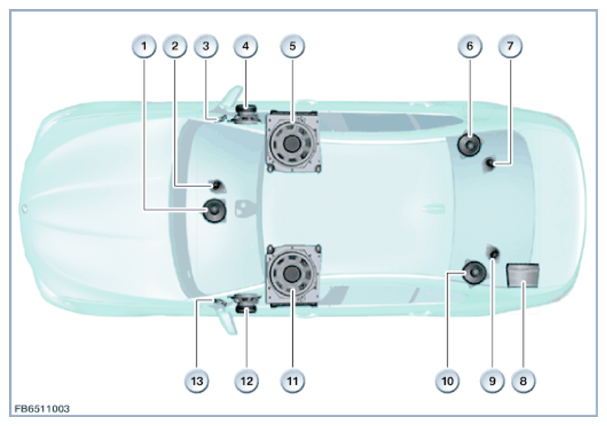

- Hi-fi system with 12 speakers
| Item | Explanation |
|---|---|
| 1 | Mid-range speaker, front center |
| 2 | Tweeter, front center |
| 3 | Tweeter, front door, right |
| 4 | Mid-range speaker, front door, right |
| 5 | Bass speaker, front right |
| 6 | Mid-range speaker, storage shelf, right |
| 7 | Tweeter, storage shelf, right |
| 8 | Hi-fi amplifier (AMPH) |
| 9 | Tweeter, storage shelf, left |
| 10 | Mid-range speaker, storage shelf, left |
| 11 | Bass speaker, front left |
| 12 | Mid-range speaker, front door, left |
| 13 | Tweeter, front door, left |

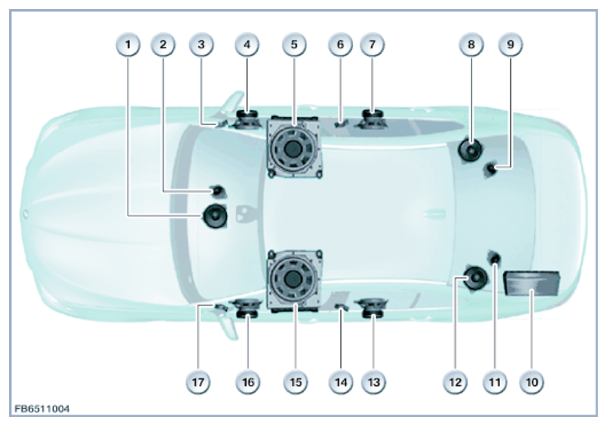

- Top HiFi system with 16 speakers
| Item | Explanation |
|---|---|
| 1 | Mid-range speaker, front center |
| 2 | Tweeter, front center |
| 3 | Tweeter, front door, right |
| 4 | Mid-range speaker, front door, right |
| 5 | Bass speaker, front right |
| 6 | Surround tweeter, rear door, right |
| 7 | Surround mid-range speaker, rear door, right |
| 8 | Mid-range speaker, storage shelf, right |
| 9 | Tweeter, storage shelf, right |
| 10 | Top HiFi amplifier (AMPT) |
| 11 | Tweeter, storage shelf, left |
| 12 | Mid-range speaker, storage shelf, left |
| 13 | Surround mid-range speaker, rear door, left |
| 14 | Surround tweeter, rear door, left |
| 15 | Bass speaker, front left |
| 16 | Mid-range speaker, front door, left |
| 17 | Tweeter, front door, left |
The active frequency diplexers transmit to the audio amplifier only that frequency range that can be effectively reproduced by the connected speaker. The mid-range speakers and the bass speakers are connected to this audio amplifier. The tweeters are passively connected to the mid-range speakers.
