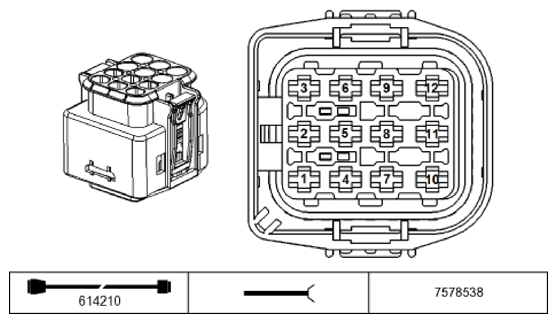

DME Control Module SX60005B Connector End View
Pin Assignments At Plug Connector X60005
| Pin | Type | Description /Signal type | Connection /Measuring notes |
|---|---|---|---|
| 1 | M | Ground, fuel injector | Fuel injector, cylinder 8 |
| 2 | M | Ground, fuel injector | Fuel injector, cylinder 7 |
| 3 | M | Ground, fuel injector | Fuel injector, cylinder 4 |
| 4 | -- | Not occupied | |
| 5 | A | Signal, fuel injector | Fuel injector, cylinder 8 |
| 6 | A | Signal, fuel injector | Fuel injector, cylinder 7 |
| 7 | A | Signal, fuel injector | Fuel injector, cylinder 4 |
| 8 | -- | Not occupied | |
| 9 | M | Ground, fuel injector | Fuel injector, cylinder 2 |
| 10 | A | Signal, fuel injector | Fuel injector, cylinder 2 |
| 11 | M | Ground, fuel injector | Fuel injector, cylinder 1 |
| 12 | -- | Not occupied | |
| 13 | A | Signal, fuel injector | Fuel injector, cylinder 3 |
| 14 | A | Signal, fuel injector | Fuel injector, cylinder 5 |
| 15 | A | Signal, fuel injector | Fuel injector, cylinder 1 |
| 16 | -- | Not occupied | |
| 17 | M | Ground, fuel injector | Fuel injector, cylinder 3 |
| 18 | M | Ground, fuel injector | Fuel injector, cylinder 5 |
| 19 | A | Signal, fuel injector | Fuel injector, cylinder 6 |
| 20 | M | Ground, fuel injector | Fuel injector, cylinder 6 |
