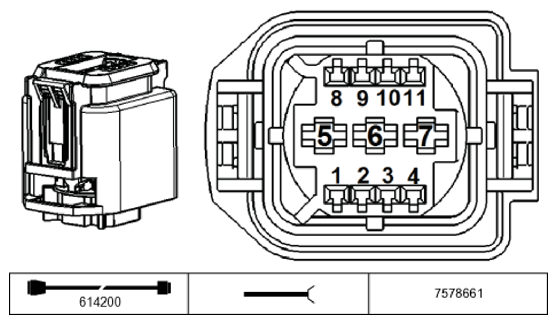

DME Control Module SX60004B Connector End View
Pin Assignments At Plug Connector X60004
| Pin | Type | Description /Signal type | Connection /Measuring notes |
|---|---|---|---|
| 1 | E | Supply, terminal 87 | Fuse F01 |
| 2 | A | Activation Volume control valve 2 | Volume control valve 2 |
| 3 | A | Ground | Ground point |
| 4 | A | Ground | Ground point |
| 5 | A | Signal, actuator for electric throttle valve | Electric throttle valve actuator 2 |
| 6 | A | Activation Wastegate valve 2 | Wastegate valve 2 |
| 7 | A | Activation VANOS solenoid valve 2, intake | VANOS solenoid valve 2, intake |
| 8 | A | Activation VANOS solenoid valve 2, exhaust | VANOS solenoid valve 2, exhaust |
| 9 | E | Signal, oxygen sensor | Oxygen sensor 2 behind catalytic converter |
| 10 | -- | Not occupied | |
| 11 | E | Signal, knock sensor | Knock sensor 3 |
| 12 | E | Signal, knock sensor | Knock sensor 3 |
| 13 | E | Signal, knock sensor | Knock sensor 4 |
| 14 | E | Signal, knock sensor | Knock sensor 4 |
| 15 | E | Signal, oxygen sensor | Oxygen sensor 2 before catalytic converter |
| 16 | -- | Not occupied | |
| 17 | E | Signal Intake camshaft sensor 2 | Intake camshaft sensor 2 |
| 18 | A | Signal, actuator for electric throttle valve | Electric throttle valve actuator 2 |
| 19 | A | Activation Recirculated air control valve 2 | Recirculated air control valve 2 |
| 20 | -- | Not occupied | |
| 21 | A | Signal Fuel tank vent valve | Fuel tank vent valve |
| 22 | E | Signal, oxygen sensor | Oxygen sensor 2 before catalytic converter |
| 23 | E | Activation Power-saving relay, terminal 15 | Power-saving relay, terminal 15 |
| 24 | -- | Not occupied | |
| 25 | E | Signal, charge-air pressure sensor | Intake air temperature/intake manifold pressure sensor 2 |
| 26 | E | Signal, throttle valve position | Electric throttle valve actuator 2 |
| 27 | E | Signal Low pressure fuel sensor | Low pressure fuel sensor |
| 28 | E | Signal, oxygen sensor | Oxygen sensor 2 before catalytic converter |
| 29 | M | Ground Oxygen sensor 2 before catalytic converter | Oxygen sensor 2 before catalytic converter |
| 30 | E | Signal Exhaust camshaft sensor 2 | Exhaust camshaft sensor 2 |
| 31 | M | Ground Air mass flow sensor 2 | Air mass flow sensor 2 |
| 32 | -- | Not occupied | |
| 33 | M | Ground Intake air temperature/intake manifold pressure sensor 2 | Intake air temperature/intake manifold pressure sensor 2 |
| 34 | M | Ground Electric throttle valve actuator 2 | Electric throttle valve actuator 2 |
| 35 | M | Ground Low pressure fuel sensor | Low pressure fuel sensor |
| 36 | M | Ground Rail pressure sensor 2 | Rail pressure sensor 2 |
| 37 | M | Ground Oxygen sensor 2 behind catalytic converter | Oxygen sensor 2 behind catalytic converter |
| 38 | M | Ground | Ground connector |
| 39 | E | Signal Air mass flow sensor 2 | Air mass flow sensor 2 |
| 40 | E | Signal, charge air temperature | Intake air temperature/intake manifold pressure sensor 2 |
| 41 | M | Ground Charge-air pressure sensor 2 | Charge-air pressure sensor 2 |
| 42 | E | Signal, throttle valve position | Electric throttle valve actuator 2 |
| 43 | -- | Not occupied | |
| 44 | E | Signal Rail pressure sensor 2 | Rail pressure sensor 2 |
| 45 | E | Signal, oxygen sensor heating | Oxygen sensor 2 behind catalytic converter |
| 46 | -- | Not occupied | |
| 47 | E | Signal Air mass flow sensor 2 | Air mass flow sensor 2 |
| 48 | E | Signal Air mass flow sensor 2 | Air mass flow sensor 2 |
| 49 | E | Signal Charge-air pressure sensor 2 | Charge-air pressure sensor 2 |
| 50 | -- | Not occupied | |
| 51 | -- | Not occupied | |
| 52 | A | 5 V supply | Connector X8089 |
| 53 | A | 5 V supply | Connector |
| 54 | A | Activation Coolant pump for intercooler | Coolant pump for intercooler |
