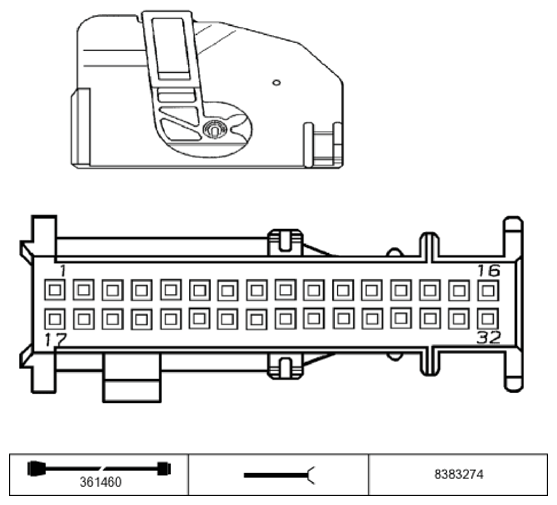

Control Module, Tire Pressure Control (RDC) X18034 Connector End View
Pin Assignments At Plug Connector X18034
| Pin | Type | Description/Signal type | Connection/Measuring notes |
|---|---|---|---|
| 1 | - | Not occupied | |
| 2 | E/A | Signal, CAN bus | CAN bus connector |
| 3 | - | Not occupied | |
| 4 | - | Not occupied | |
| 5 | E | Signal, RDC receive antenna | RDS transmitter, front left |
| 6 | M | Ground | RDS transmitter, front left |
| 7 | E | Signal, RDC receive antenna | RDC transmitter, front right |
| 8 | E | Signal, RDC receive antenna | RDC transmitter, rear left |
| 9 | M | Ground | RDC transmitter, rear left |
| 10 | E | Signal, RDC receive antenna | RDC transmitter, rear right |
| 11 | E | Signal, RDC receive antenna | RDC antenna |
| 12 | M | Ground | RDC antenna |
| 13 | - | Not occupied | |
| 14 | - | Not occupied | |
| 15 | E | Supply, terminal 30G | Fuse F7 |
| 16 | M | Ground | Ground point |
| 17 | - | Not occupied | |
| 18 | E/A | Signal, CAN bus | CAN bus connector |
| 19 | - | Not occupied | |
| 20 | - | Not occupied | |
| 21 | E | Signal, RDC receive antenna | RDS transmitter, front left |
| 22 | M | Ground | RDC transmitter, front right |
| 23 | E | Signal, RDC receive antenna | RDC transmitter, front right |
| 24 | E | Signal, RDC receive antenna | RDC transmitter, rear left |
| 25 | M | Ground | RDC transmitter, rear right |
| 26 | E | Signal, RDC receive antenna | RDC transmitter, rear right |
| 27 | E | Signal, RDC receive antenna | RDC antenna |
| 28 | - | Not occupied | |
| 29 | - | Not occupied | |
| 30 | - | Not occupied | |
| 31 | - | Not occupied | |
| 32 | - | Not occupied |
