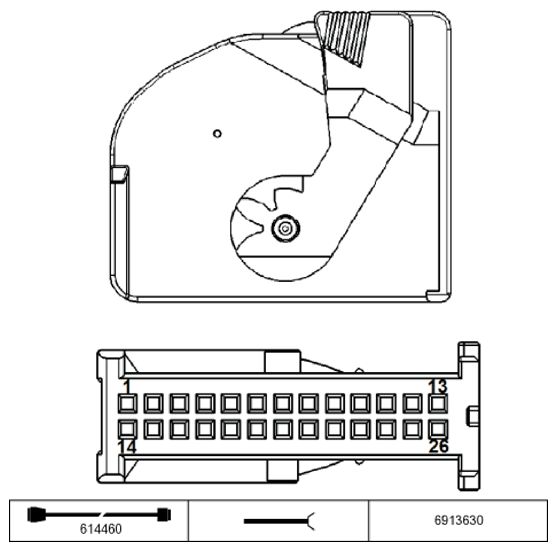

Comfort Access Control Module X13354 Connector End View
PIN Assignments At Plug Connector X13354
| Pin | Type | Description/Signal type | Connection/Measuring notes |
|---|---|---|---|
| 1 | E/A | PA bus signal | PA bus connector |
| 2 | E/A | K-CAN system bus | CAN bus connector |
| 3 | E | Signal, remote control receiver ON | Antenna diversity |
| 4 | - | Not occupied | |
| 5 | - | Not occupied | |
| 6 | A | Signal, identification request | Interior antenna, centre console, rear |
| 7 | A | Signal, identification request | Interior antenna, centre console, front |
| 8 | - | Not occupied | |
| 9 | - | Not occupied | |
| 10 | A | Signal, identification request | Fender aerial, rear |
| 11 | - | Not occupied | |
| 12 | A | Signal, identification request | Inner antenna, luggage compartment |
| 13 | A | Signal, identification request | Inner antenna, luggage compartment 2 |
| 14 | E | Supply, terminal 30G | Fuse F132 |
| 15 | E/A | K-CAN system bus | CAN bus connector |
| 16 | M | Ground | Ground point |
| 17 | - | Not occupied | |
| 18 | - | Not occupied | |
| 19 | A | Signal, identification request | Interior antenna, centre console, rear |
| 20 | A | Signal, identification request | Interior antenna, centre console, front |
| 21 | - | Not occupied | |
| 22 | - | Not occupied | |
| 23 | A | Signal, identification request | Fender aerial, rear |
| 24 | - | Not occupied | |
| 25 | A | Signal, identification request | Inner antenna, luggage compartment |
| 26 | A | Signal, identification request | Inner antenna, luggage compartment 2 |
