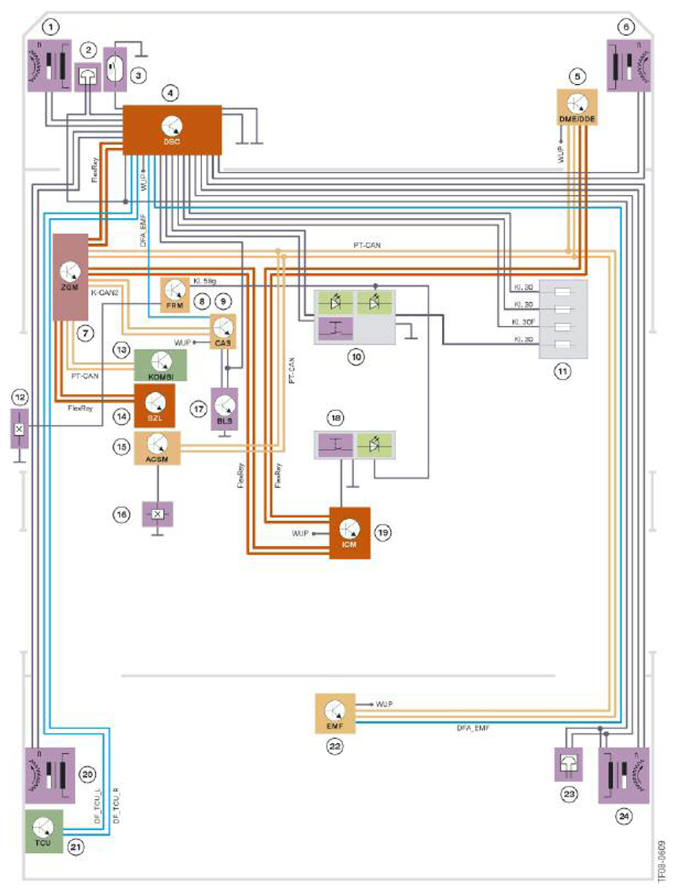

Dynamic Stability Control
INDEX REFERENCE CHART
| Index | Explanation |
|---|---|
| 1 | Wheel-speed sensor, front left |
| 2 | Brake pad wear sensor, front left |
| 3 | Brake fluid level switch |
| 4 | Dynamic stability control (DSC) |
| 5 | Digital Motor Electronics/Digital Diesel Electronics |
| 6 | Wheel-speed sensor, front right |
| 7 | Central Gateway Module |
| 8 | Footwell module |
| 9 | Car Access System |
| 10 | Auto-H button with function indicator and illumination |
| 11 | Fuses for DSC electronics, valves, pump motor and Auto-H button (front fuse board, junction box electronics) |
| 12 | Door switch, driver's door |
| 13 | Instrument cluster |
| 14 | Steering column switch cluster with steering-angle sensor |
| 15 | Crash Safety Module |
| 16 | Seat belt buckle contact, driver's seat |
| 17 | Brake light switch |
| 18 | DTC button with illumination |
| 19 | Integrated Chassis Management |
| 20 | Wheel speed sensor, rear left |
| 21 | Telematics Control Unit |
| 22 | Electromechanical parking brake |
| 23 | Brake pad wear sensor, rear right |
| 24 | Wheel-speed sensor, rear right |
