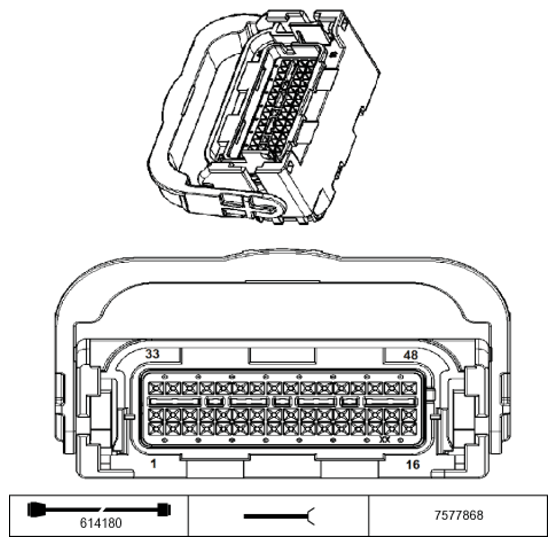

DME Control Module X60001 Connector End View
Pin Assignments At Plug Connector X60001
| Pin | Type | Description /Signal type | Connection /Measuring information |
|---|---|---|---|
| 1 | E/A | Signal PT-CAN low | Power train CAN-bus |
| 2 | E | Start signal | Car access system |
| 3 | E/A | BSD signal | Battery sensor |
| 4 | E | Brake light signal | Brake light switch |
| 5 | A | Signal, exhaust flap | Exhaust flap |
| 6 | E | Signal Temperature sensor at radiator outlet | Temperature sensor at radiator outlet |
| 7 | E | Signal Accelerator pedal module | Accelerator pedal module |
| 8 | A | Signal Electric fan | Electric fan |
| 9 | A | Activation | Radiator shutter drive unit |
| 10 | M | Ground Accelerator pedal module | Accelerator pedal module |
| 11 | A | Supply Accelerator pedal module | Accelerator pedal module |
| 12 | -- | Not occupied | |
| 13 | A | Activation Secondary air pump relay | Secondary air pump relay |
| 14 | E/A | Signal PT-CAN high | Power train CAN-bus |
| 15 | E | Signal, electronic vehicle immobilizer | Car access system |
| 16 | E | Brake light test signal | Brake light switch |
| 17 | E | Signal, rear right wheel speed | Connector X10186 (rear right wheel speed) |
| 18 | E | Signal, clutch switch | Clutch switch module |
| 19 | E | Signal Temperature sensor at radiator outlet | Temperature sensor at radiator outlet |
| 20 | E | Signal Accelerator pedal module | Accelerator pedal module |
| 21 | E/A | TD signal | Connector TD signal |
| 22 | E | Supply, terminal 15 | Car access system |
| 23 | M | Ground Accelerator pedal module | Accelerator pedal module |
| 24 | A | Supply Accelerator pedal module | Accelerator pedal module |
| 25 | E | USA Signal Secondary air - hot-film air-mass meter | Secondary air - hot-film air-mass meter |
| 26 | A | Signal, E-box fan | E-box fan |
