Electrical Component Locator: Miscellaneous
MISCELLANEOUS LOCATION

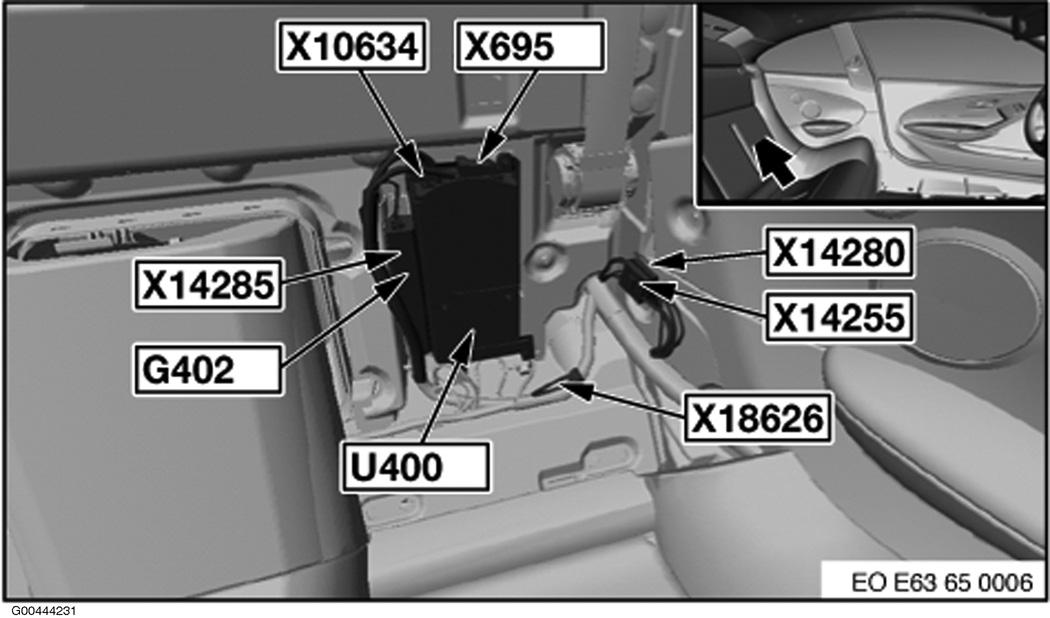

| Component | Location |
|---|---|
| Amplifier TV2 | Top of right "C" pillar. See Figure. |
| Auxiliary Battery (G402) | Behind left rear seat. See Figure. |

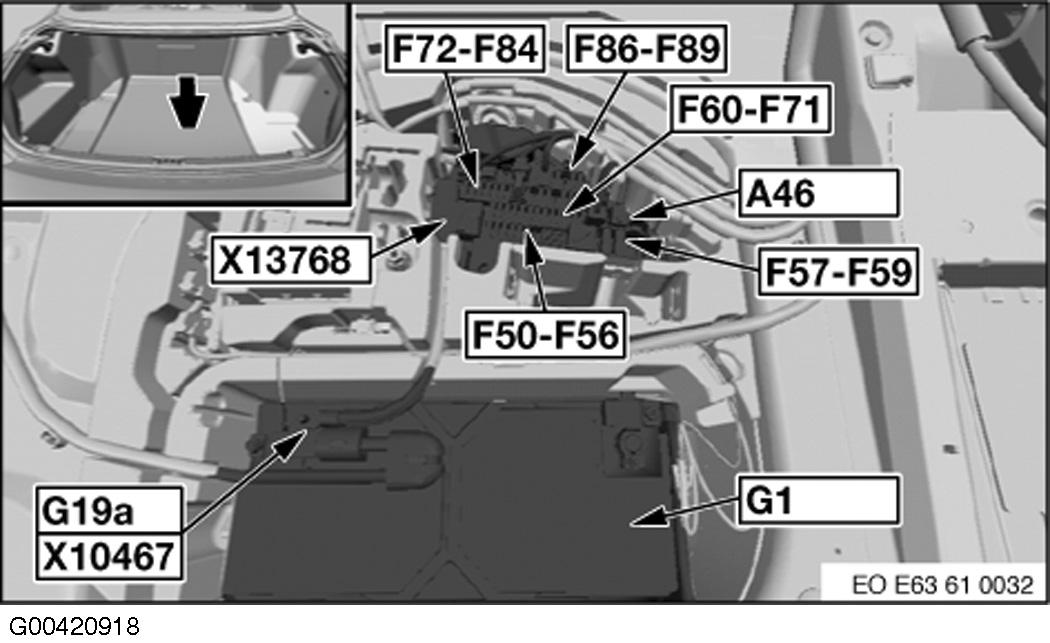

| Battery (G1) | In center of rear compartment. See Figure. |

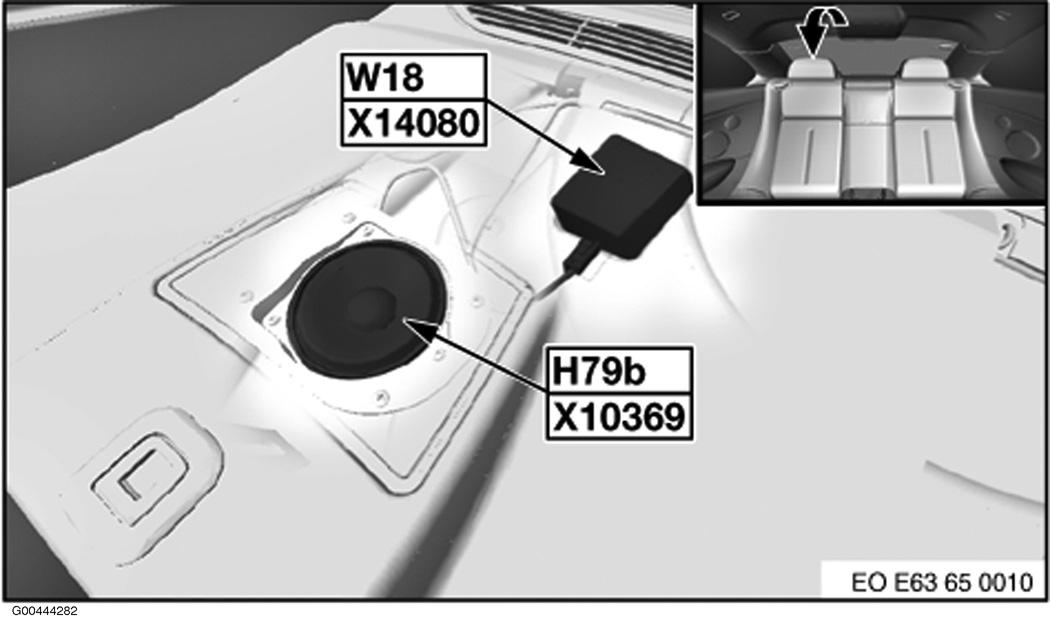

| Bluetooth Antenna (W18) | Bottom right side of rear window. See Figure. |

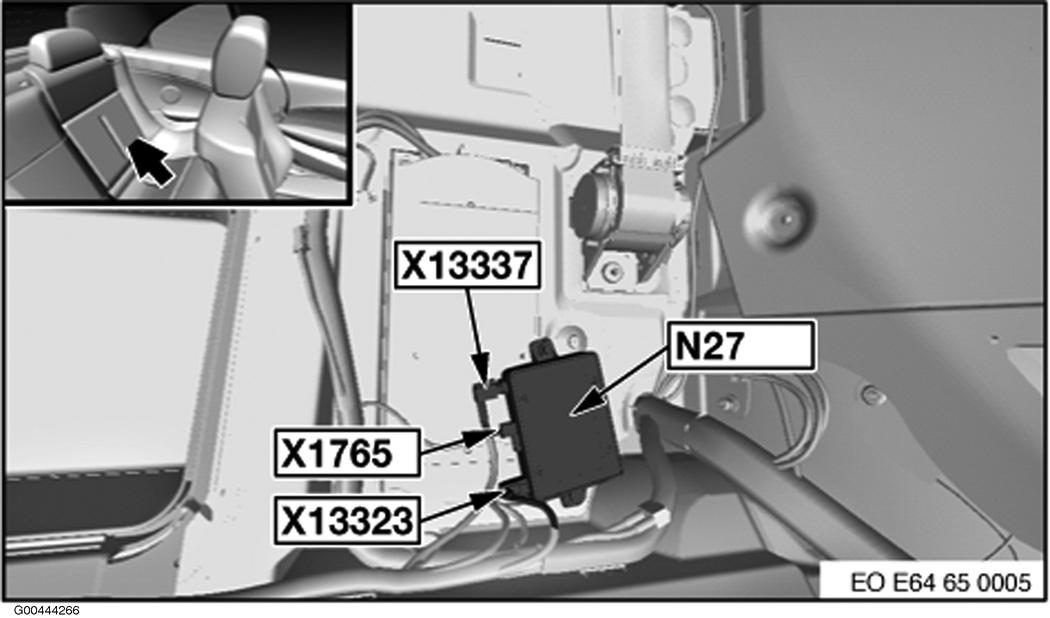

| Compensator (N27) | Behind left rear seat. See Figure. |

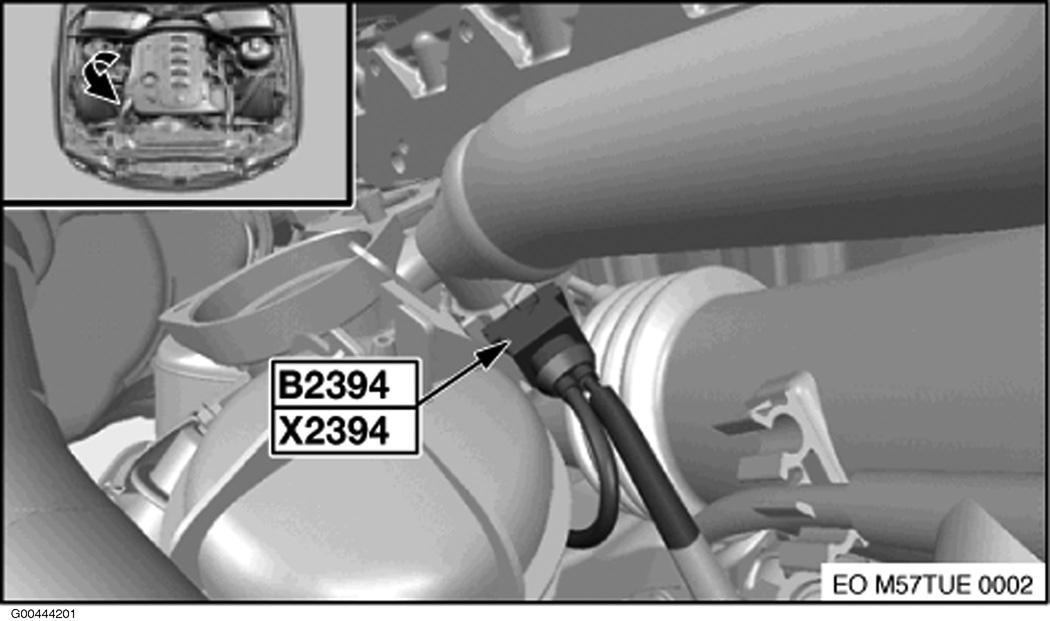

| Crankcase Breather Heating (B2394) | Right side of engine. See Figure. |

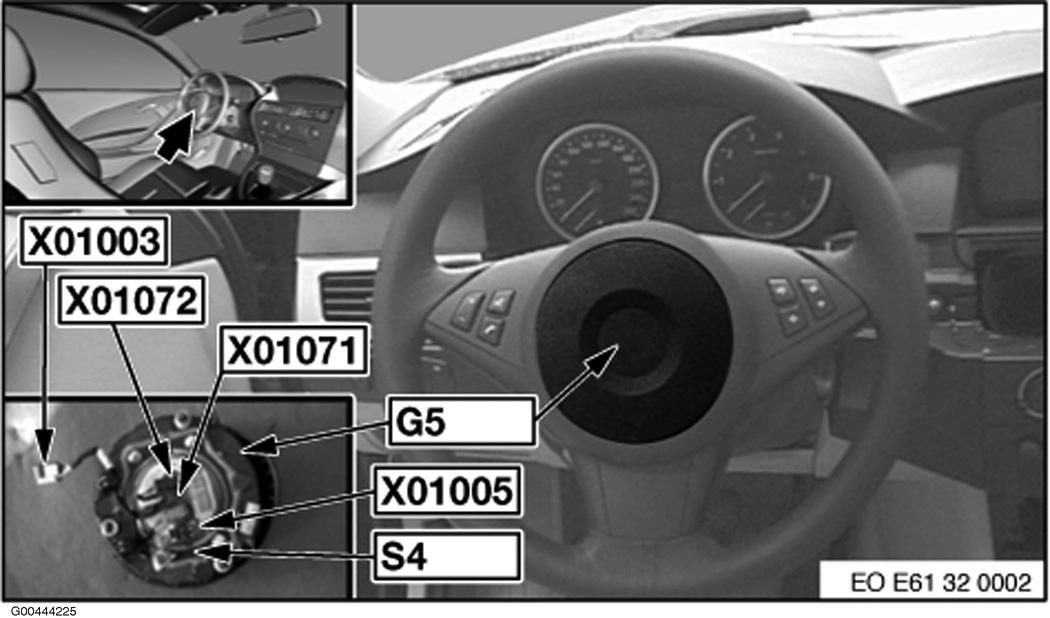

| Driver's Airbag Inflator Assemblies (G5) | Part steering wheel. See Figure. |

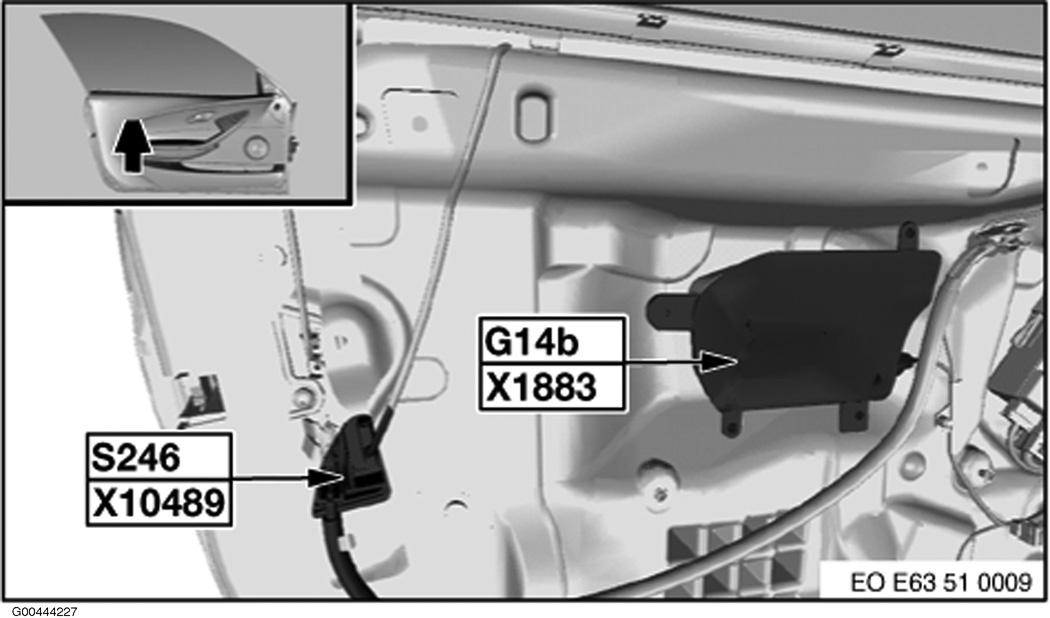

| Driver Side Airbag Inflator Assembly (G14b) | Top rear of driver's door. See Figure. |

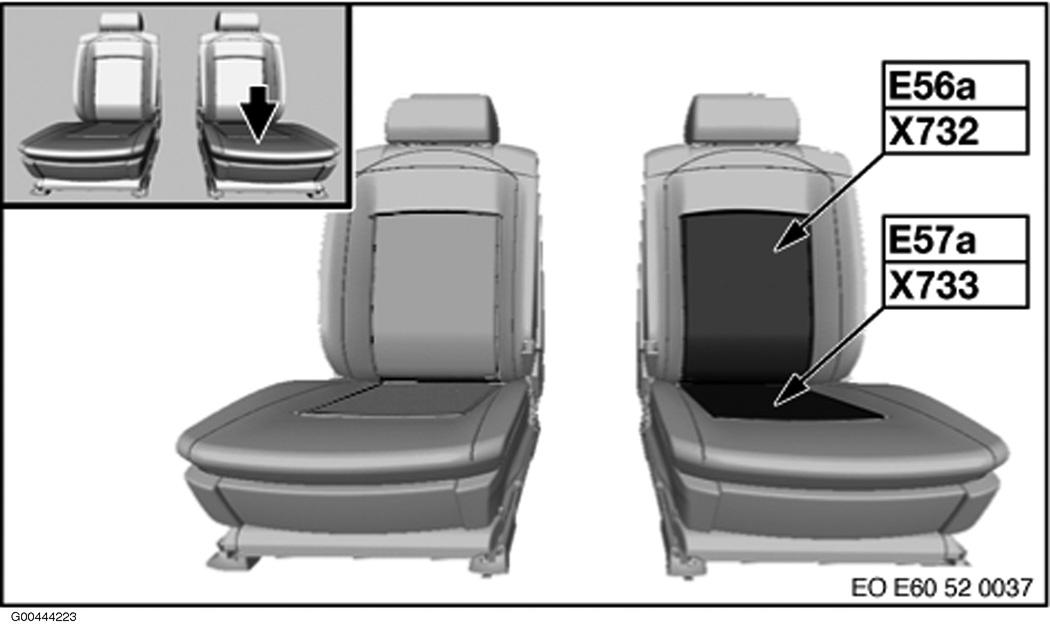

| Driver's Seat Backrest Heating Element (E56a) | In driver's seat back. See Figure. |
| Driver's Seat Cushion Heating Element (E57a) | In driver's seat cushion. See Figure. |

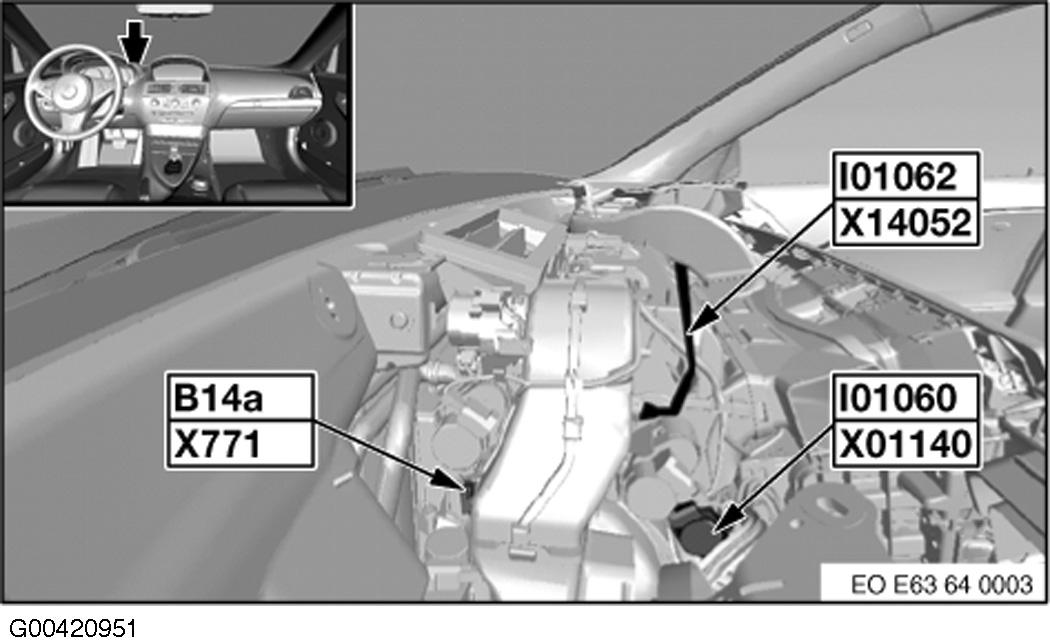

| Electric Auxiliary Heater (I01062) | Top left side of dash. See Figure. |

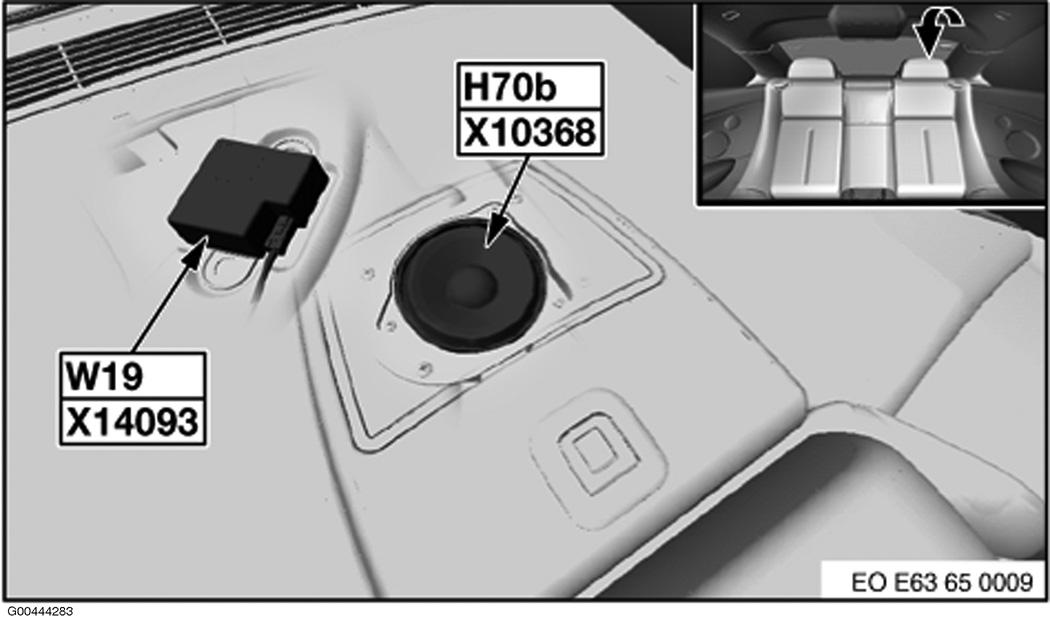

| Emergency Antenna (W19) | Bottom left side of rear window. See Figure. |

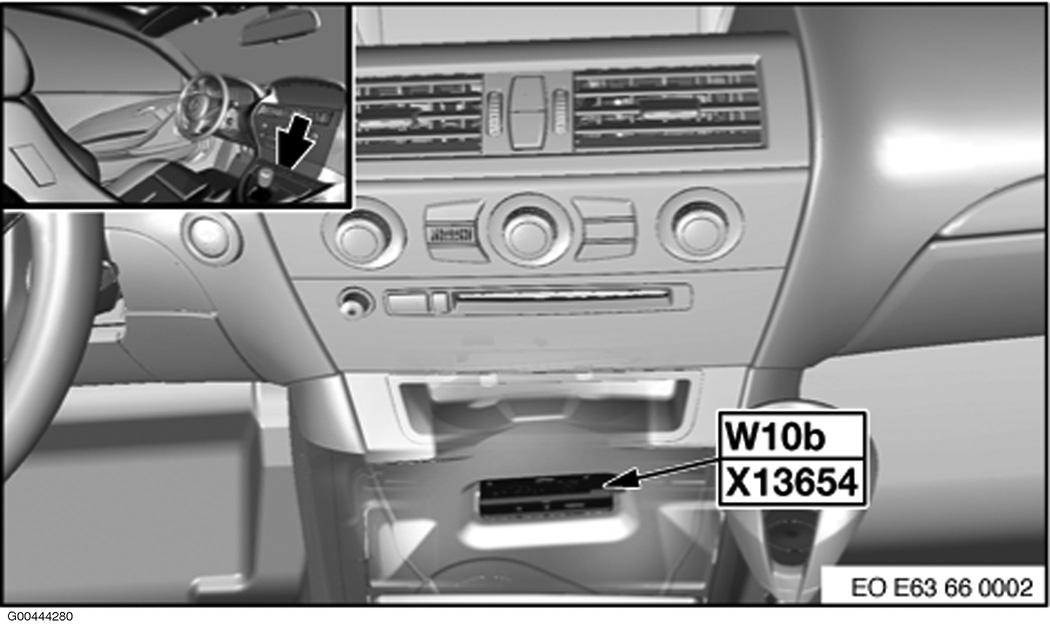

| Front Center Console Interior Antenna (W10b) | Center of dash. See Figure. |

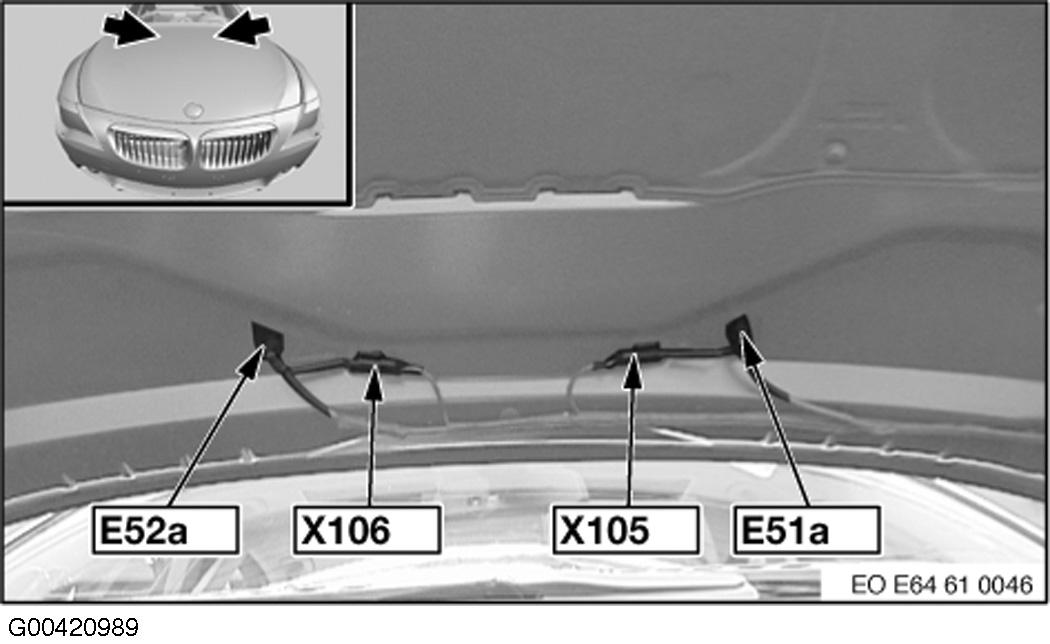

| Heated Windshield Washer Jet, Left (E51a) | Rear of hood. See Figure. |
| Heated Windshield Washer Jet, Right (E52a) | Rear of hood. See Figure. |

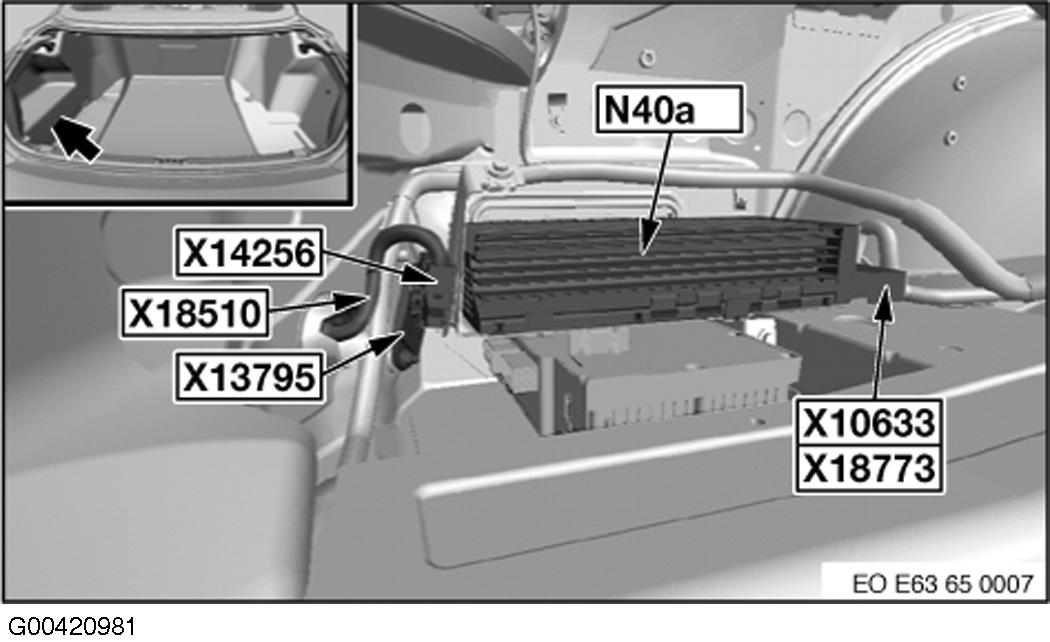

| Hi-Fi Amplifier (N40a) | Left side of luggage compartment. See Figure. |

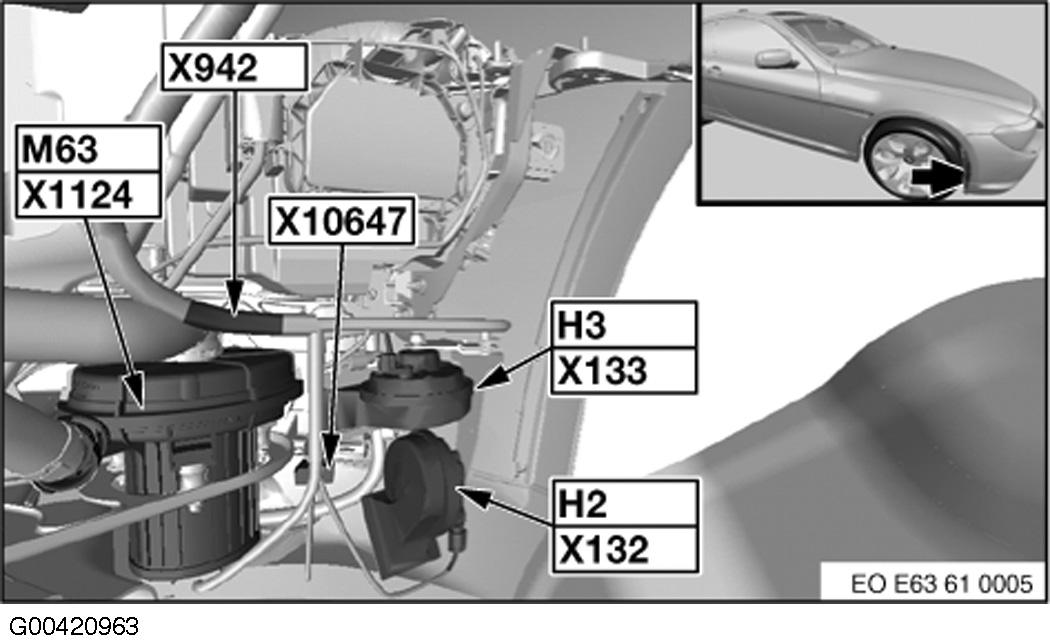

| Horn (High) (H3) | Right front wheelwell. See Figure. |
| Horn (Low) (H2) | Right front wheelwell. See Figure. |

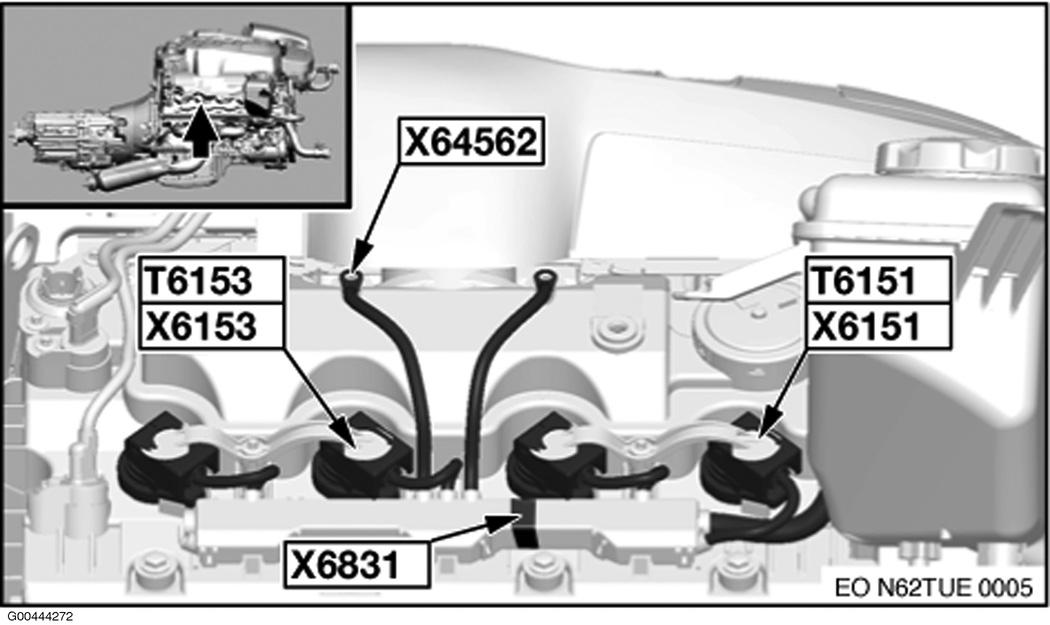

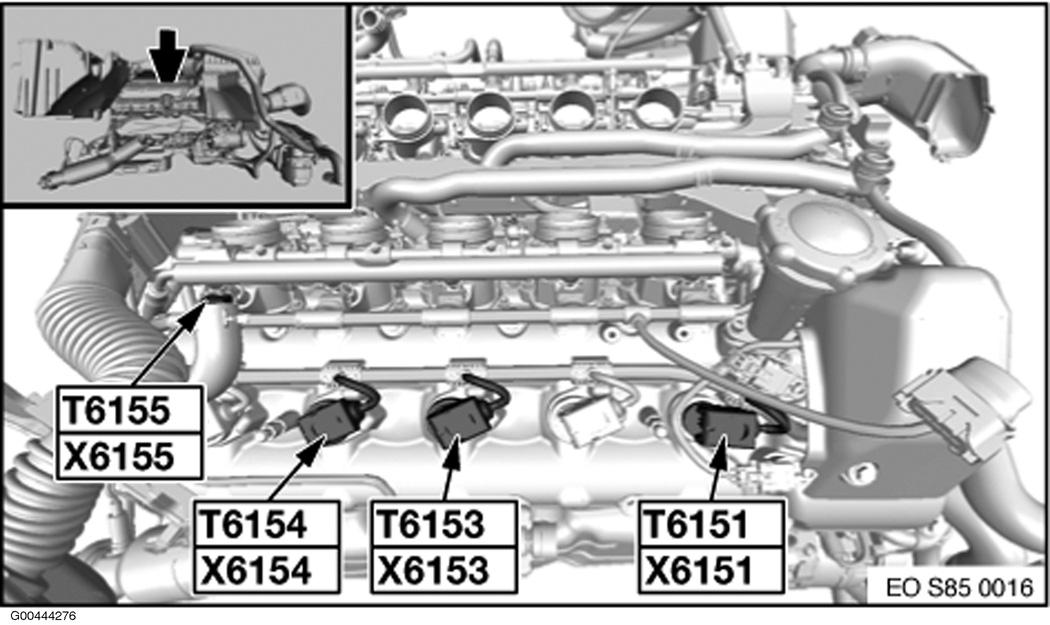

| Ignition Coil 1 (4.8L) (T6151) | Right front side of engine. See Figure. |
| Ignition Coil 1 (5.0L) (T6151) | Left side of engine. See Figure. |

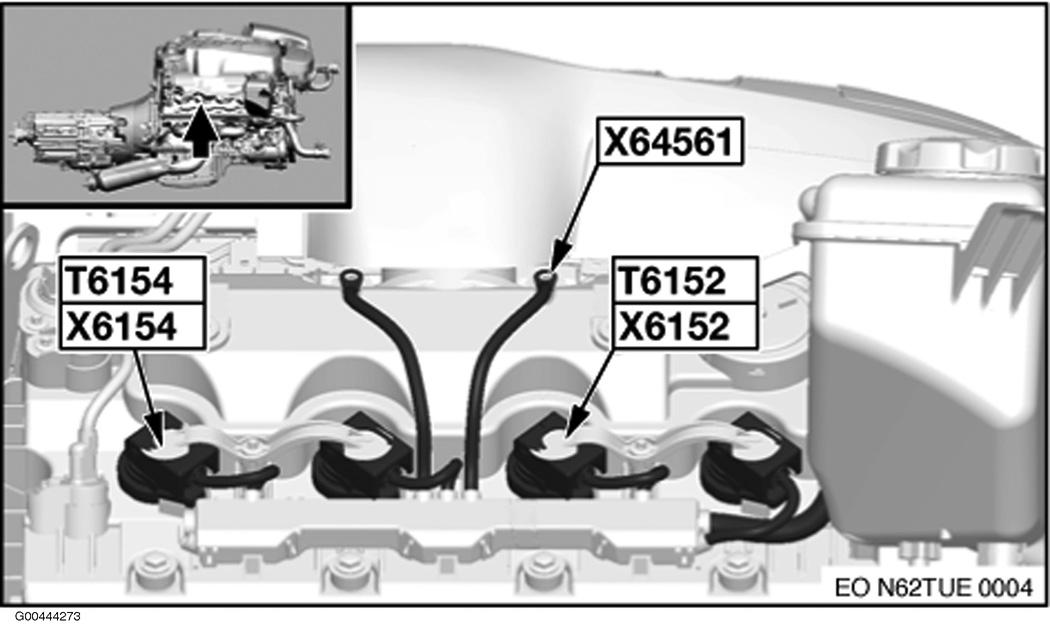

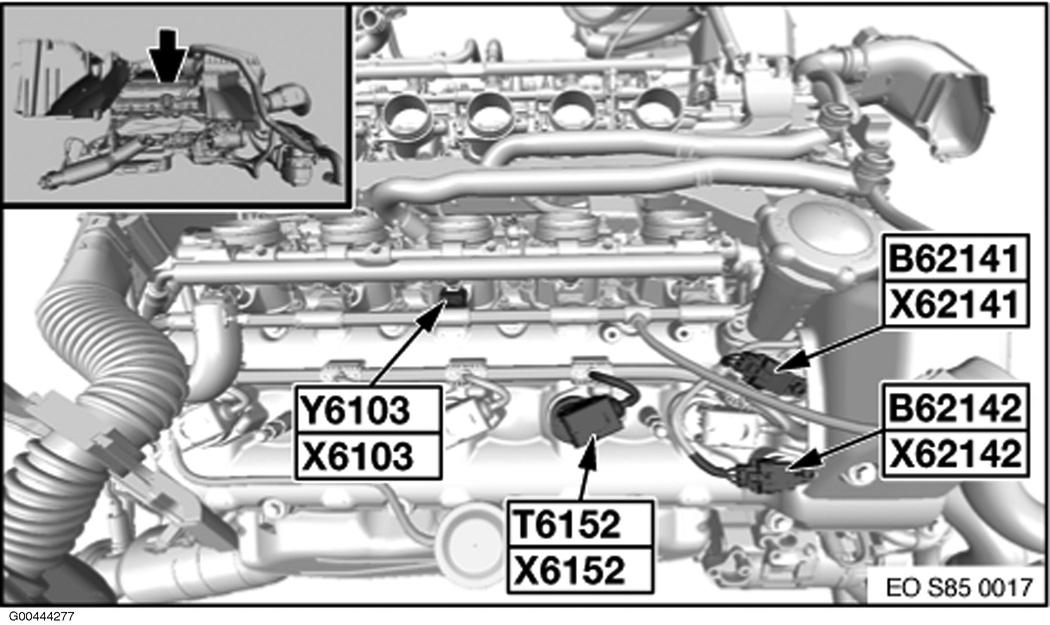

| Ignition Coil 2 (4.8L) (T6152) | Right side of engine. See Figure. |
| Ignition Coil 2 (5.0L) (T6152) | Left side of engine. See Figure. |
| Ignition Coil 3 (4.8L) (T6153) | Right side of engine. See Figure. |
| Ignition Coil 3 (5.0L) (T6153) | Left side of engine. See Figure. |
| Ignition Coil 4 (4.8L) (T6154) | Right rear of engine. See Figure. |
| Ignition Coil 4 (5.0L) (T6154) | Left side of engine. See Figure. |

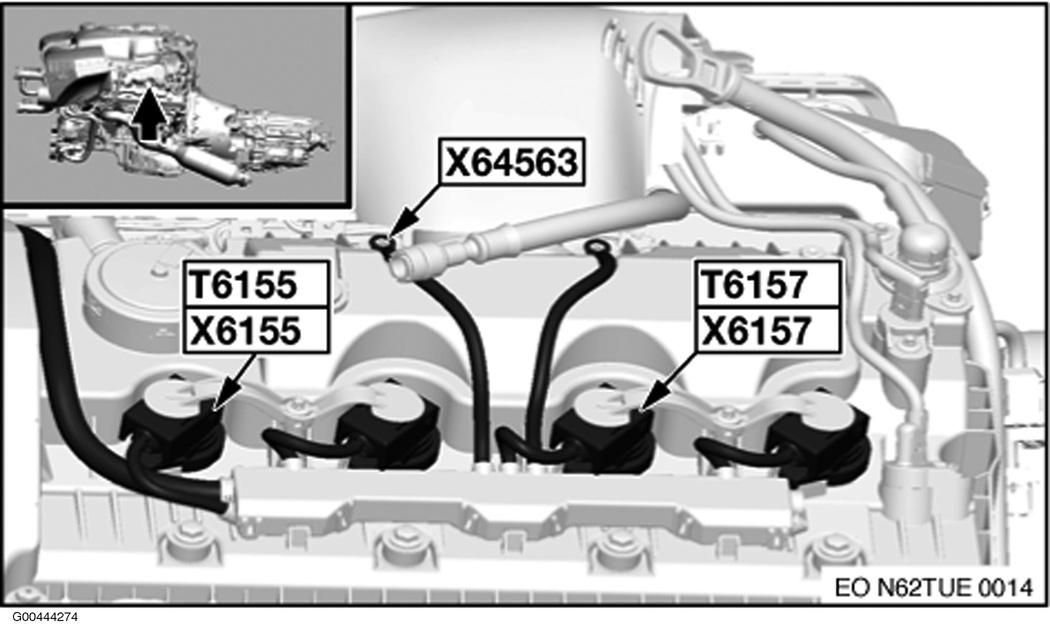

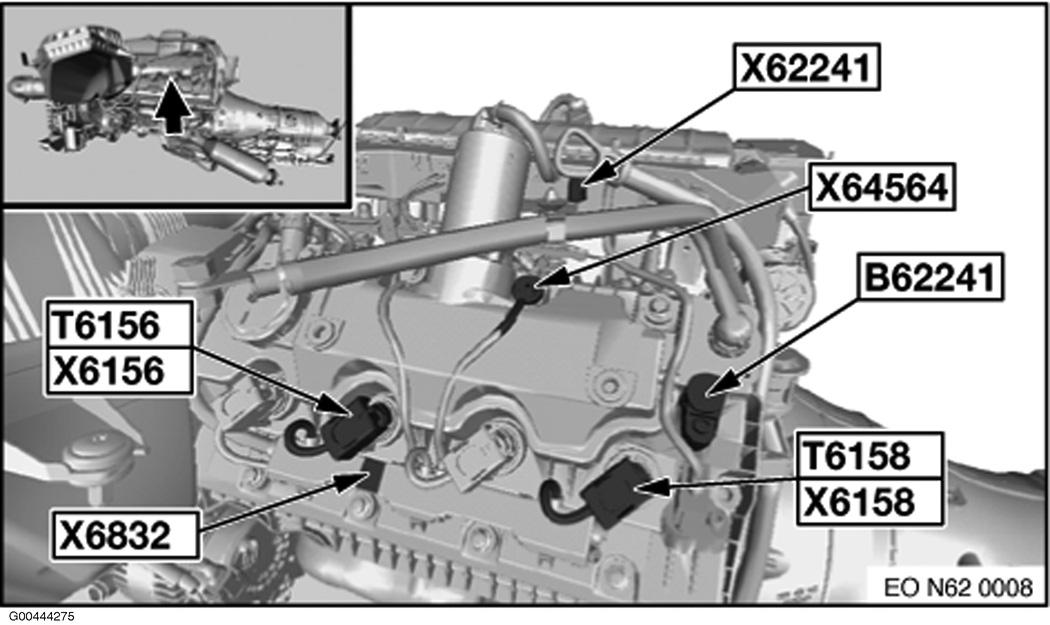

| Ignition Coil 5 (4.8L) (T6155) | Left front side of engine. See Figure. |
| Ignition Coil 5 (5.0L) (T6155) | Left side of engine. See Figure. |
| Ignition Coil 6 (4.8L) (T6156) | Left side of engine. See Figure. |
| Ignition Coil 6 (5.0L) (T6156) | Right side of engine. See Figure. |

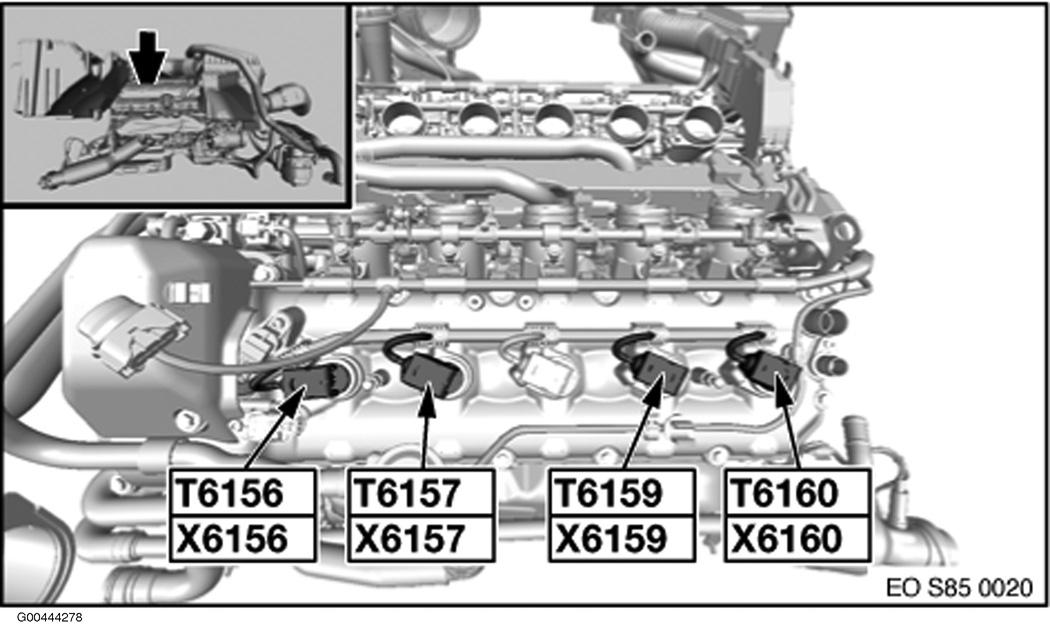

| Ignition Coil 7 (4.8L) (T6157) | Left side of engine. See Figure. |
| Ignition Coil 7 (5.0L) (T6157) | Right side of engine. See Figure. |

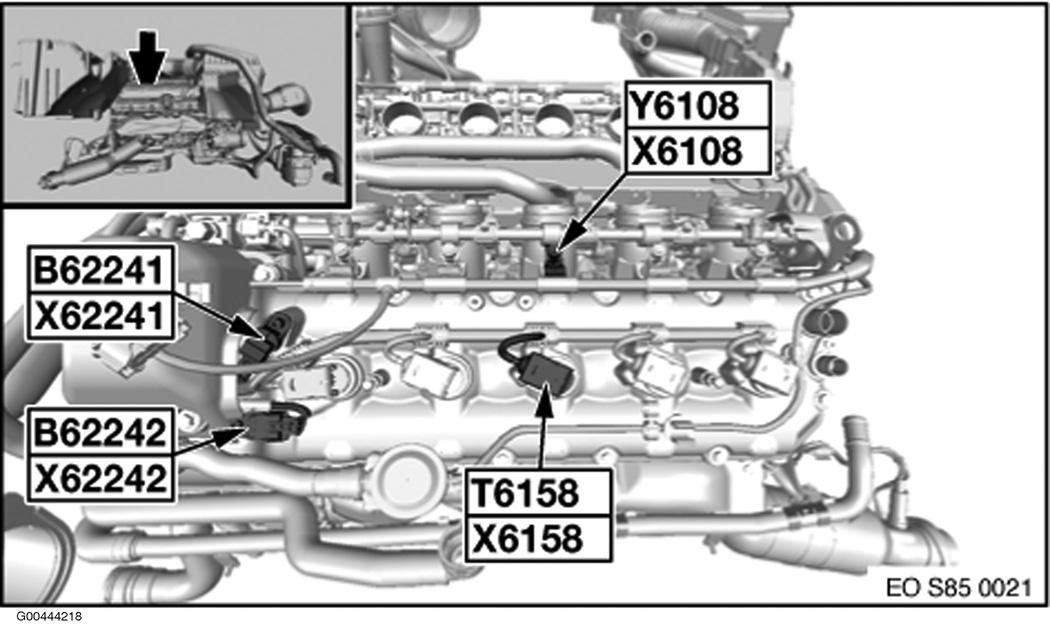

| Ignition Coil 8 (4.8L) (T6158) | Left rear side of engine. See Figure. |
| Ignition Coil 8 (5.0L) (T6158) | Right side of engine. See Figure. |
| Ignition Coil 9 (5.0L) (T6159) | Right side of engine. See Figure. |
| Ignition Coil 10 (5.0L) (T6160) | Right side of engine. See Figure. |

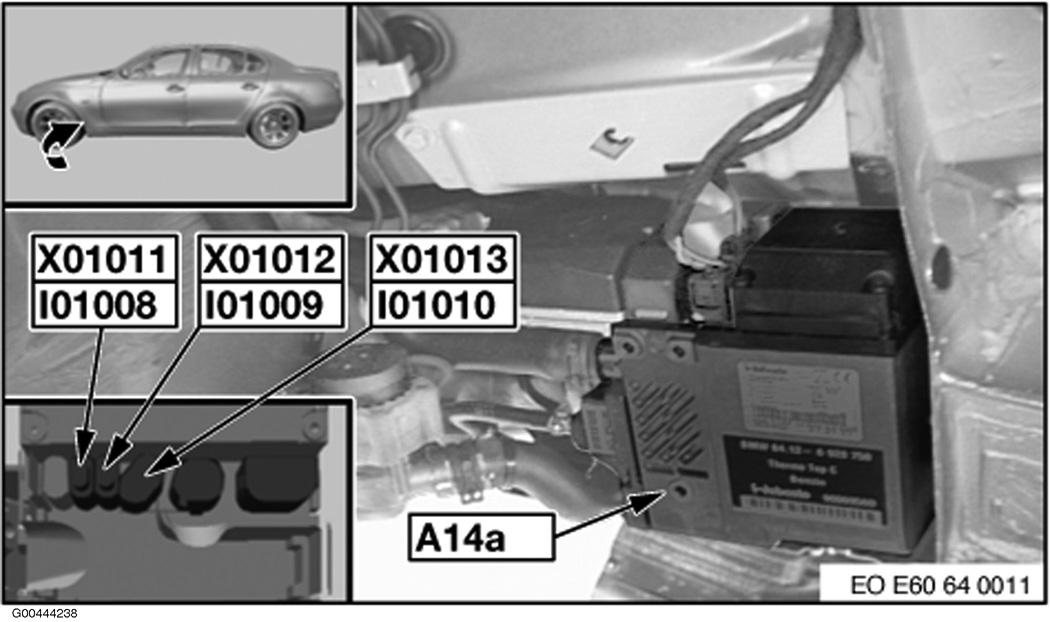

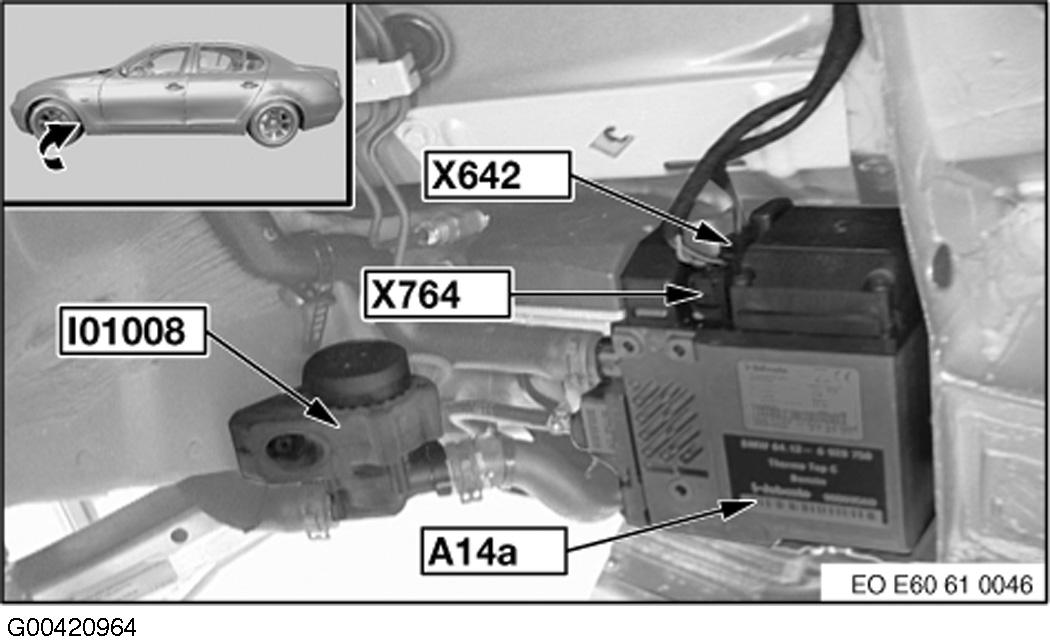

| Independent Auxiliary Heater (A14a) | Left front wheelwell. See Figure. |
| Independent Heater Plug (I01010) | Behind left front wheel. See Figure. |

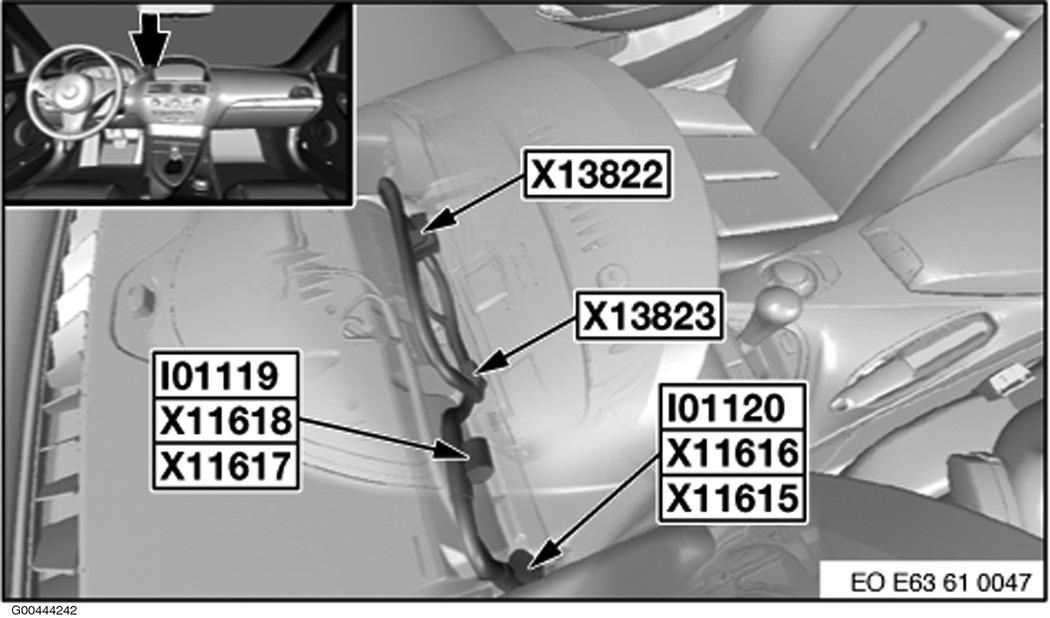

| Interference Suppression Coil 1 (I01119) | Top center of dash. See Figure. |
| Interference Suppression Coil 2 (I01120) | Top center of dash. See Figure. |

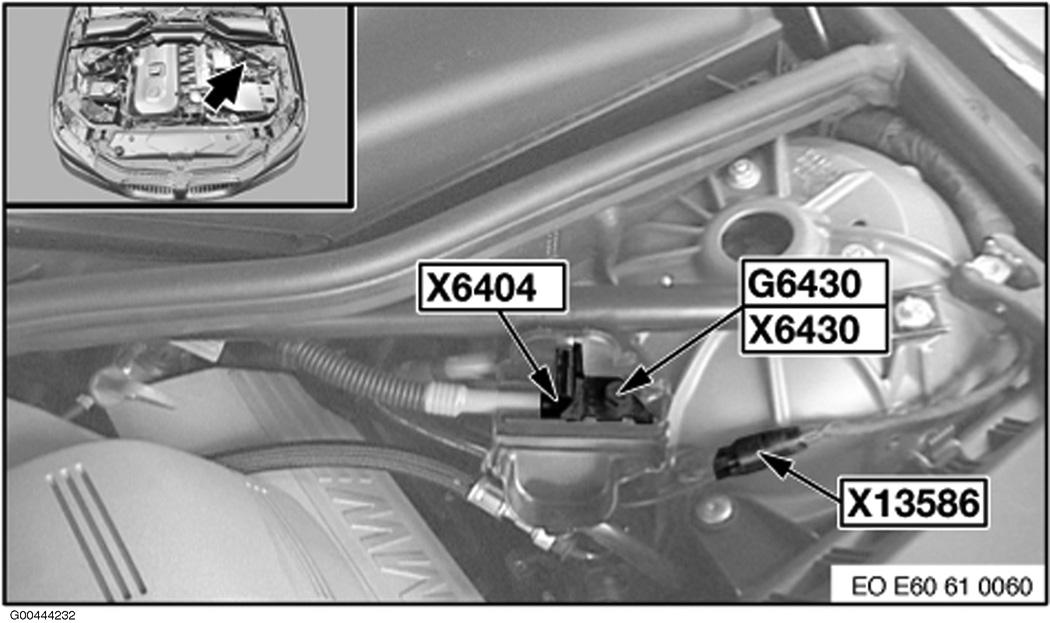

| Jump Start Terminal Point (G6430) | Left side of engine compartment. See Figure. |

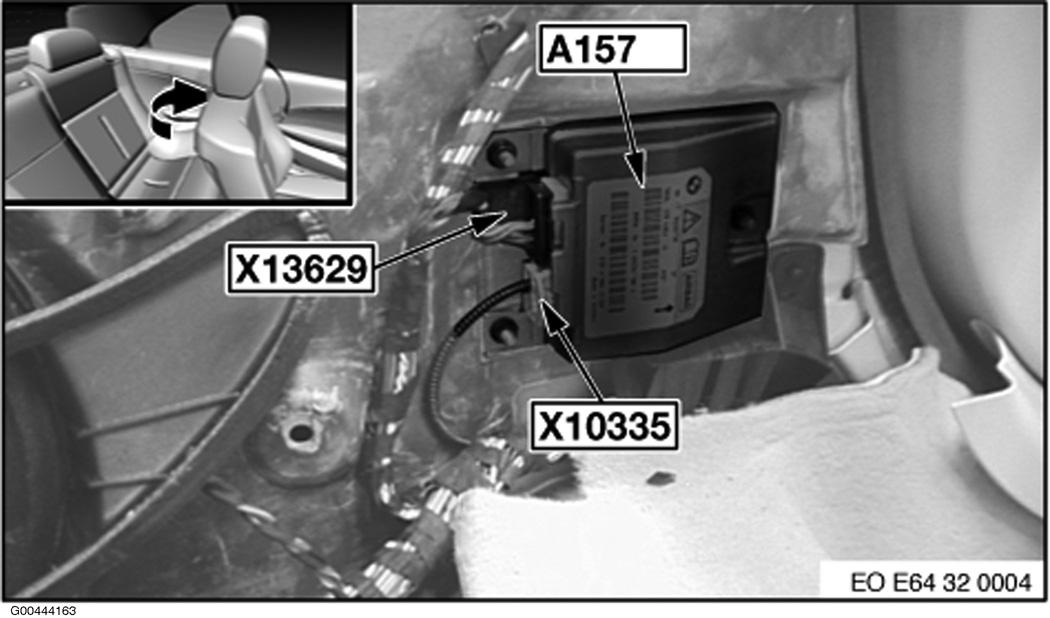

| Left "B" Pillar Satellite (Convertible) (A157) | Bottom of left "B" pillar. See Figure. |

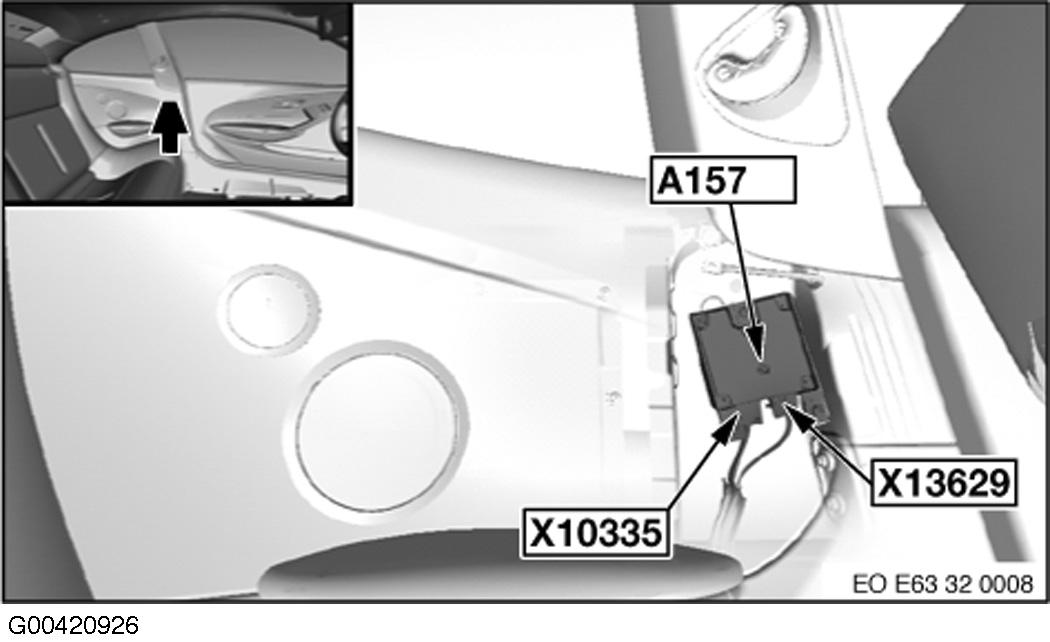

| Left "B" Pillar Satellite (Coupe) (A157) | Bottom of left "B" pillar. See Figure. |

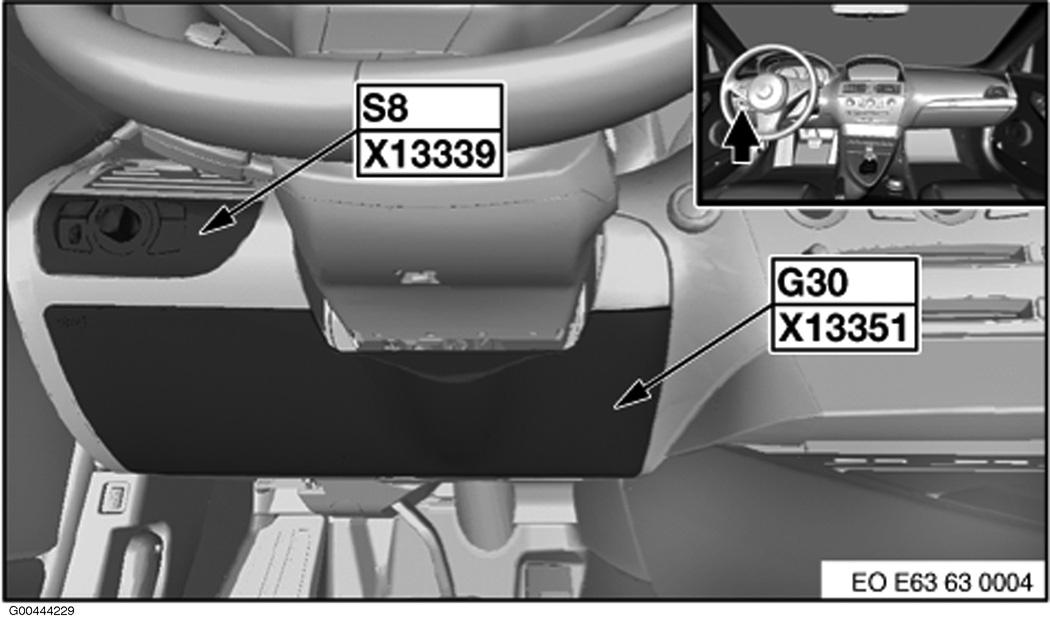

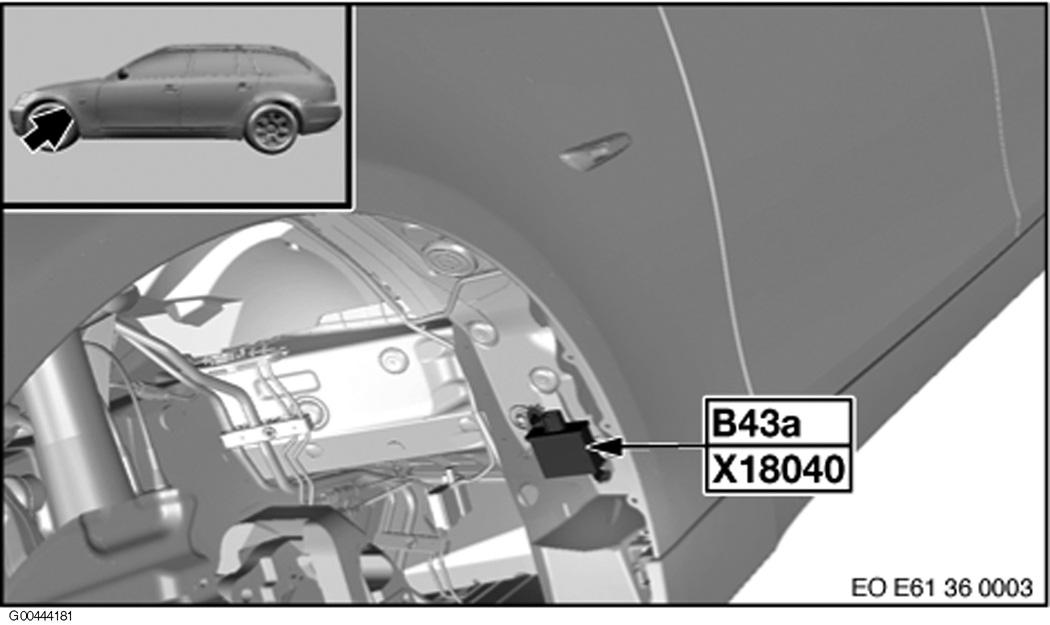

| Left Front Knee Airbag Inflator Assembly (G30) | Left kick panel. See Figure. |
| Left Front RDC Transmitter (B43a) | Behind left front wheel. See Figure. |

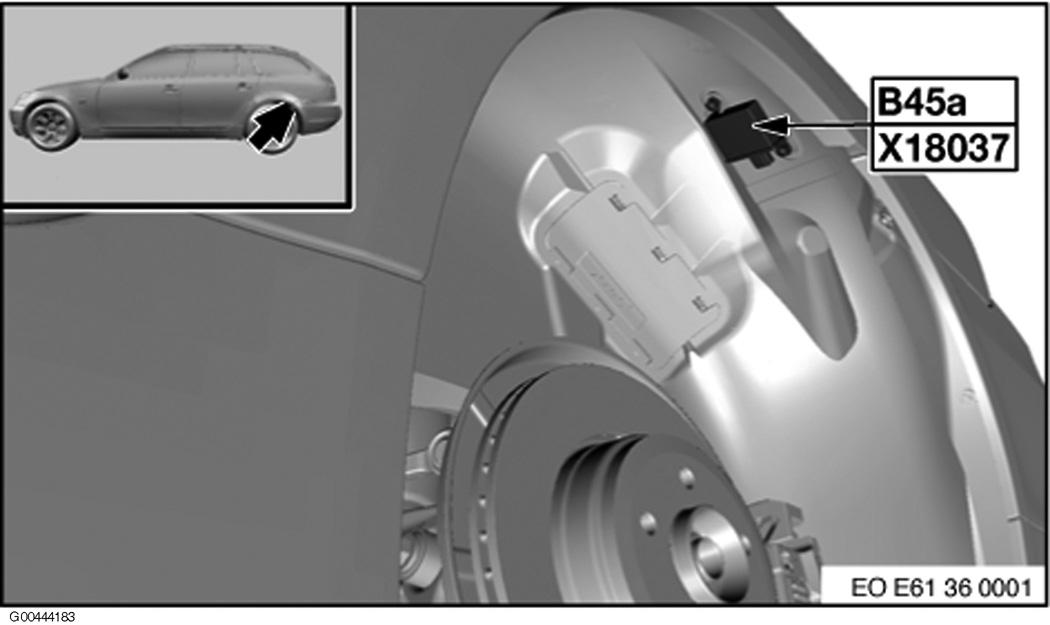

| Left Rear RDC Transmitter (B45a) | Behind left rear wheel. See Figure. |

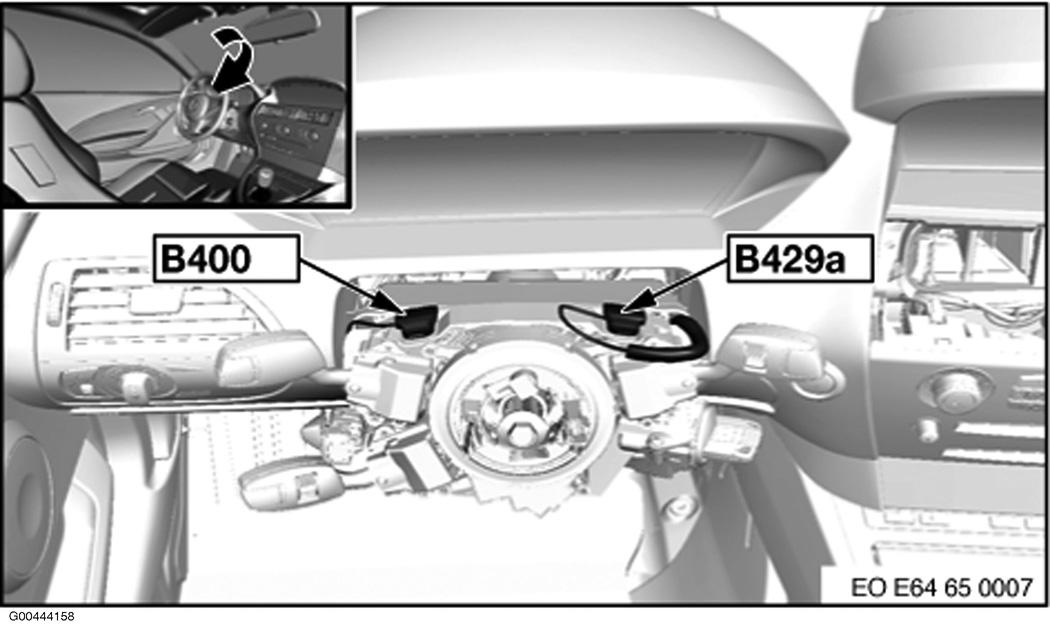

| Microphone (Convertible) (B400) | Behind left side of steering wheel. See Figure. |

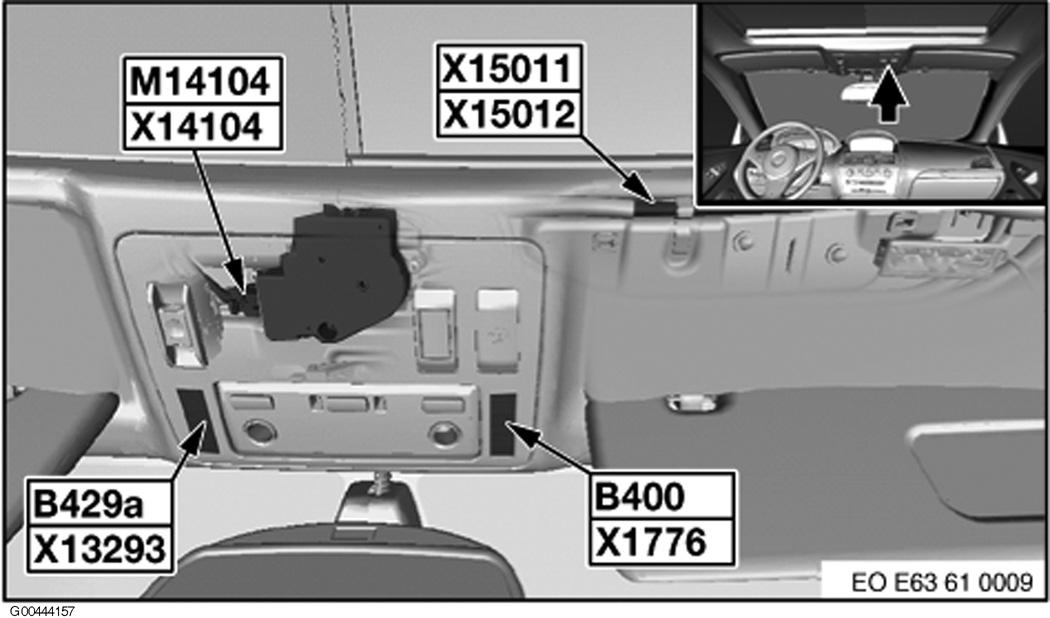

| Microphone (Coupe) (B400) | In overhead console. See Figure. |

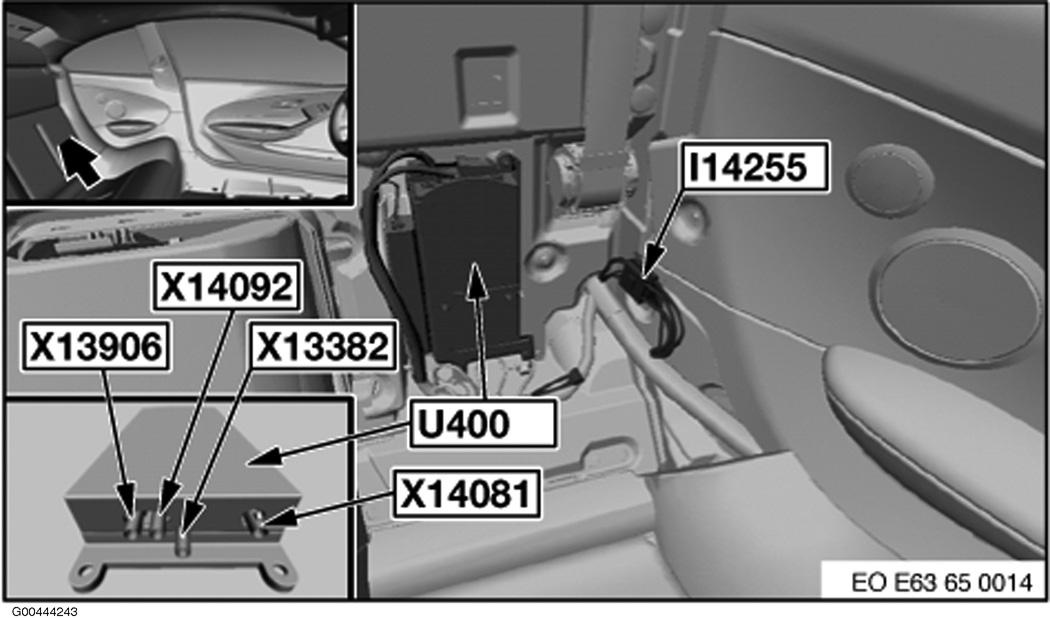

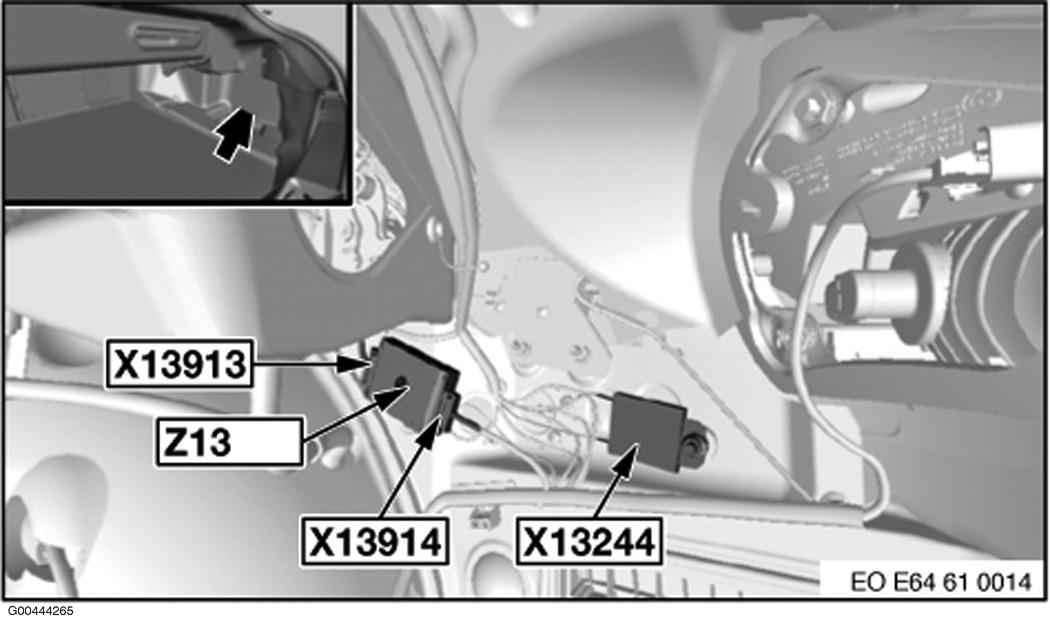

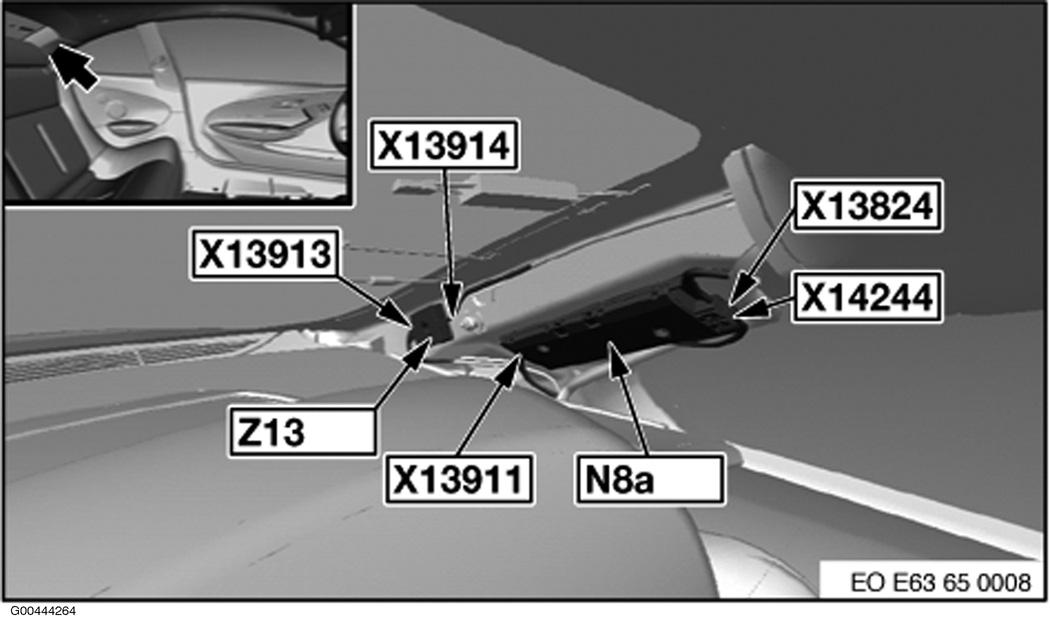

| MOST-Bus Connector (I14255) | Behind left rear seat. See Figure. |
| Noise Suppressor Filter (Convertible) (Z13) | Right side of rear compartment. See Figure. |
| Noise Suppressor Filter (Coupe) (Z13) | Bottom of left "C" pillar. See Figure. |

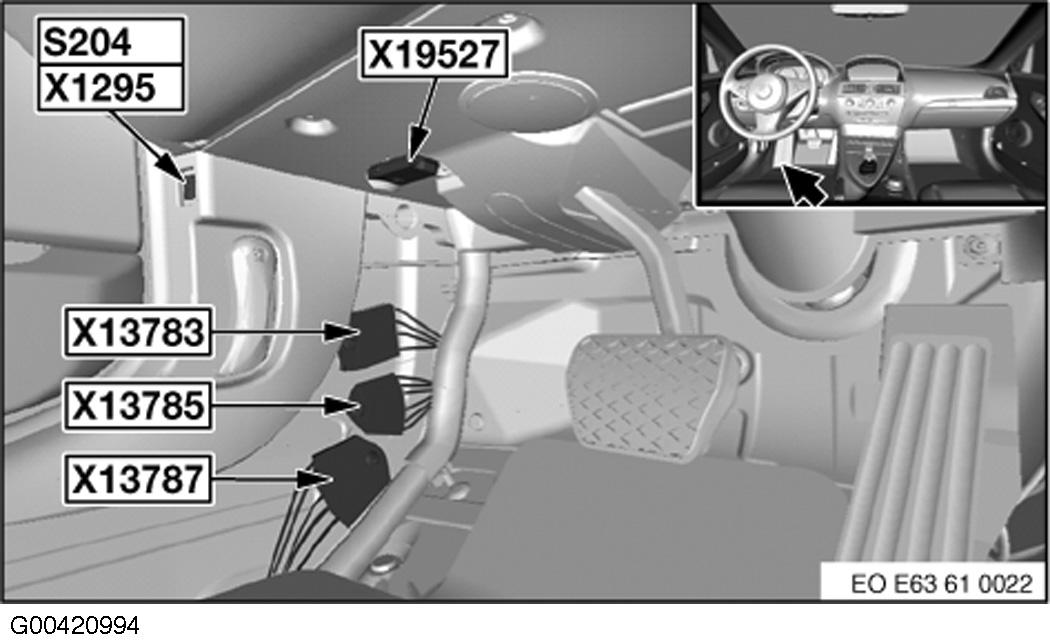

| OBDII Socket (X19527) | Near left kick panel. See Figure. |

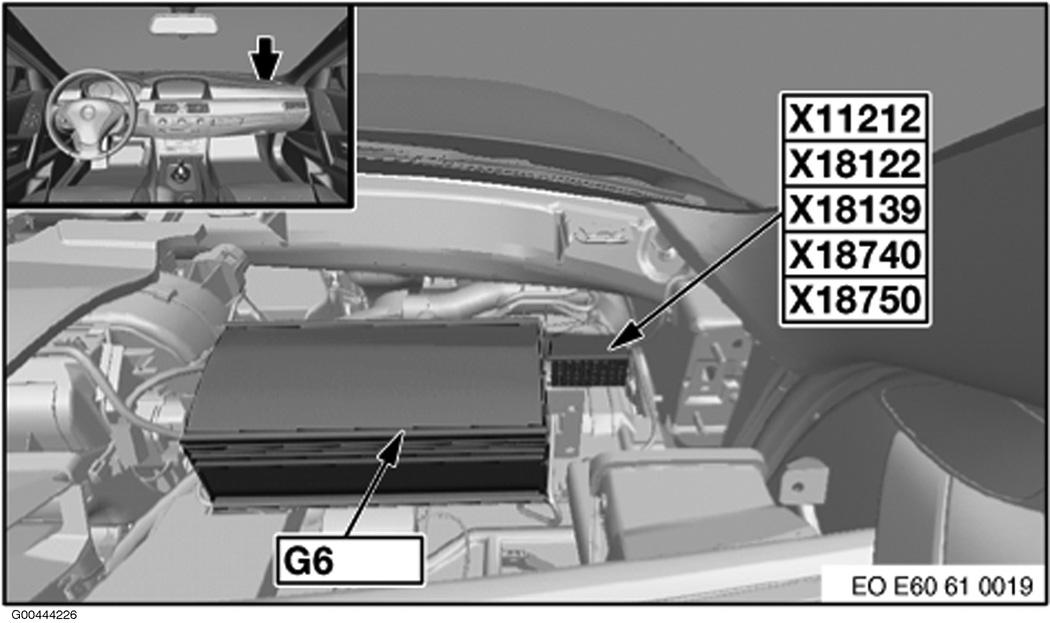

| Passenger's Airbag Inflator Assemblies (G6) | Top right side of dash. See Figure. |
| Passenger Side Airbag Inflator Assembly (G15b) | Top rear of front passenger's door. |

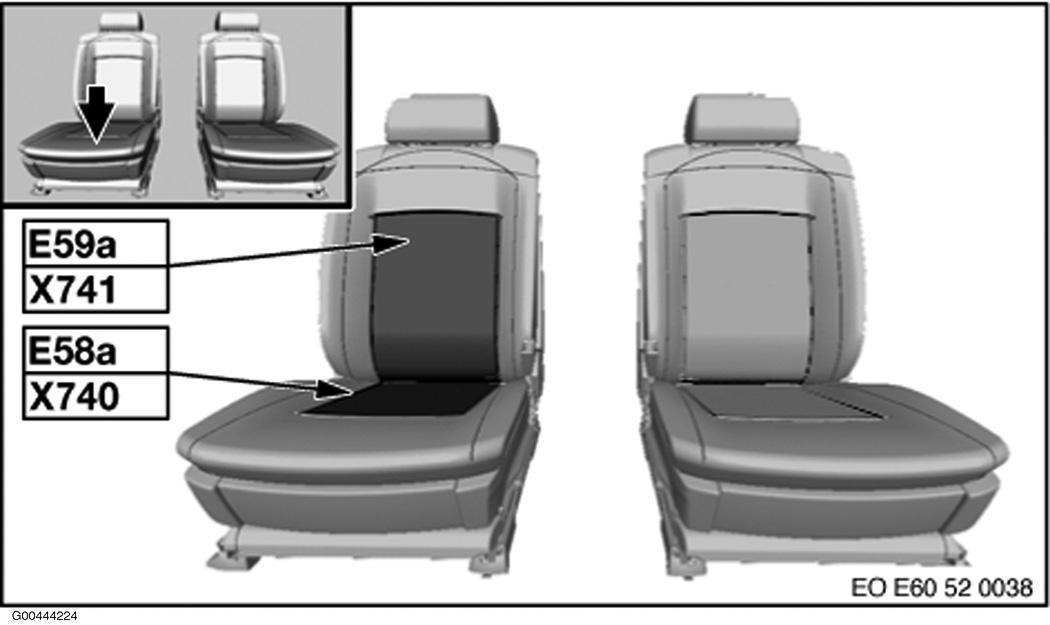

| Passenger's Seat Backrest Heating Element (E59a) | In front passenger's seat back. See Figure. |
| Passenger's Seat Cushion Heating Element (E58a) | In front passenger's seat cushion. See Figure. |

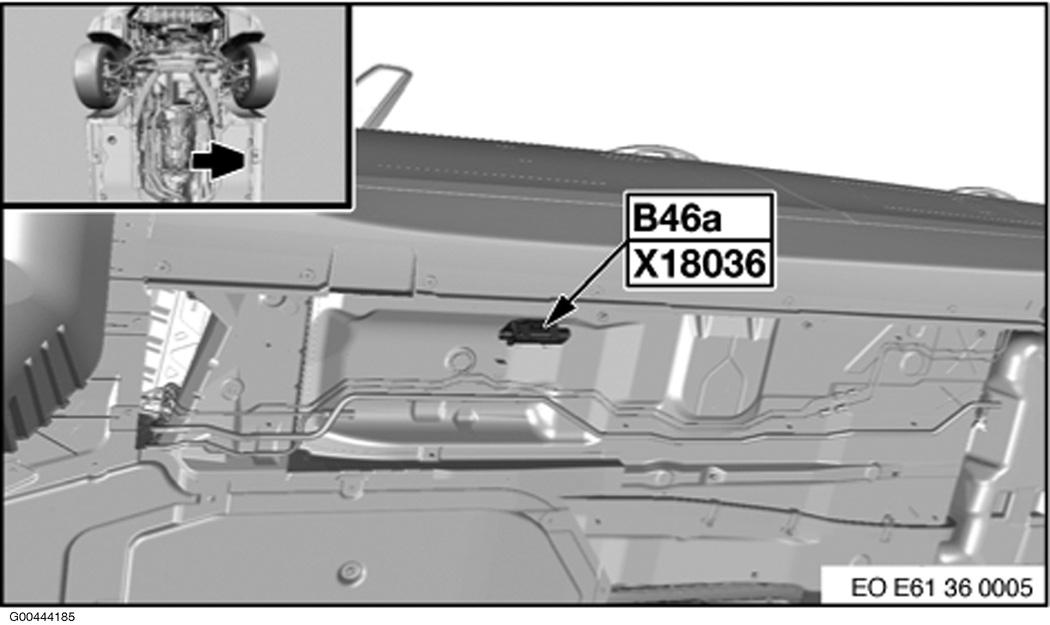

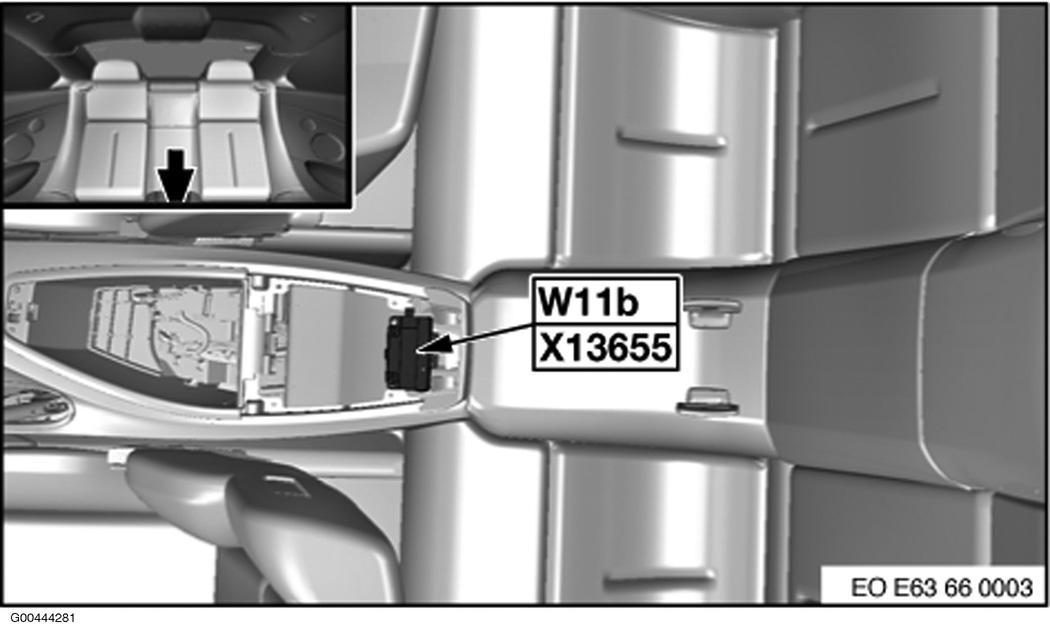

| RDC Antenna (B46a) | Under right center of vehicle. See Figure. |
| Rear Center Console Interior Antenna (W11b) | Rear of center console. See Figure. |

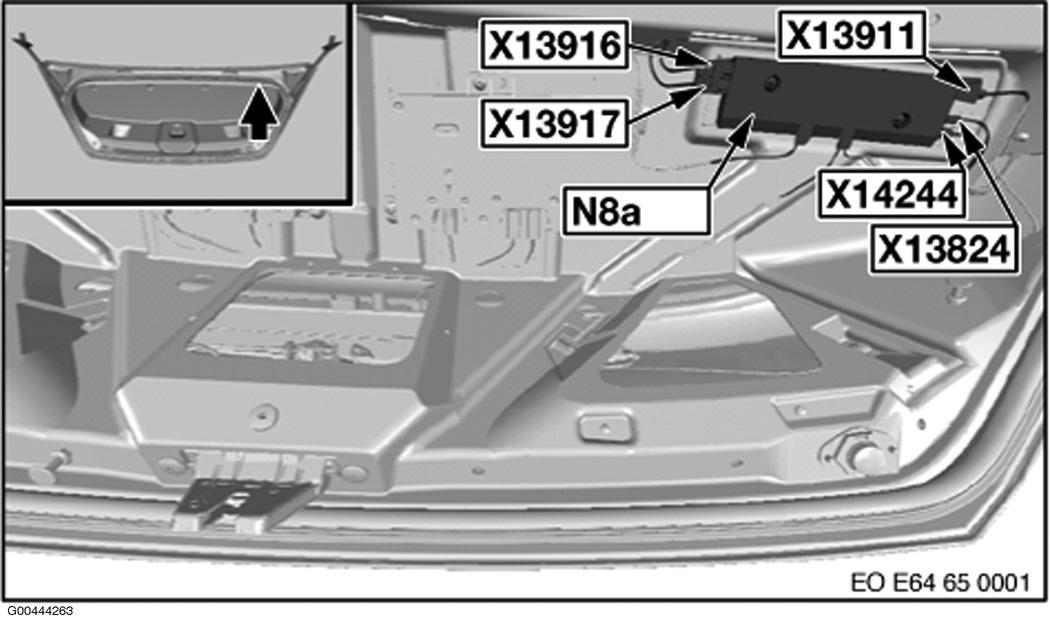

| Remote Control Receiver (Convertible) (N8a) | Left side of rear compartment door. See Figure. |
| Remote Control Receiver (Coupe) (N8a) | Middle of left "C" pillar. See Figure. |

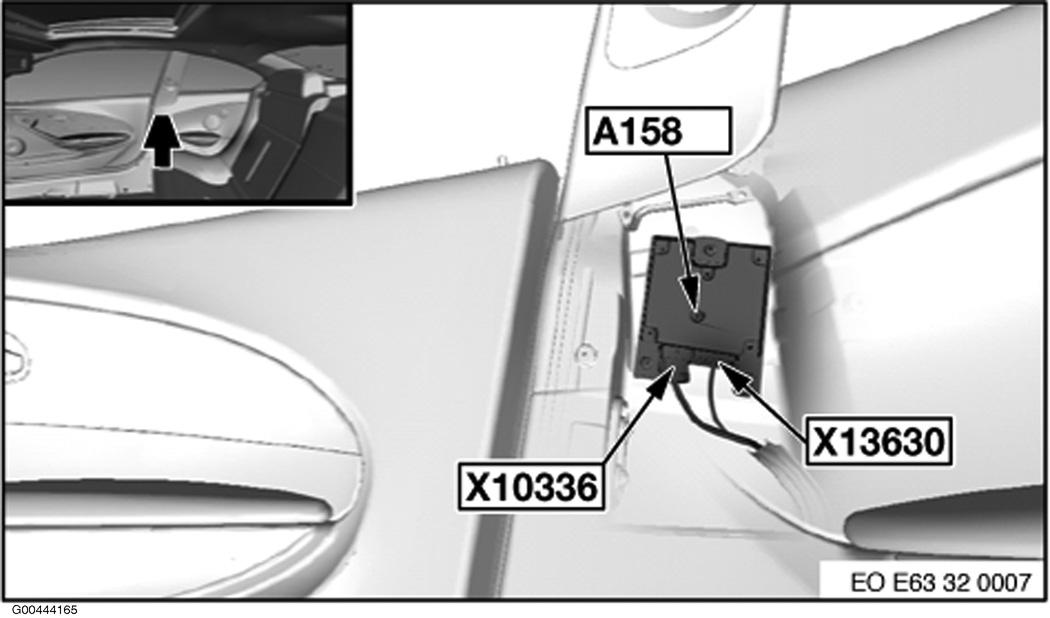

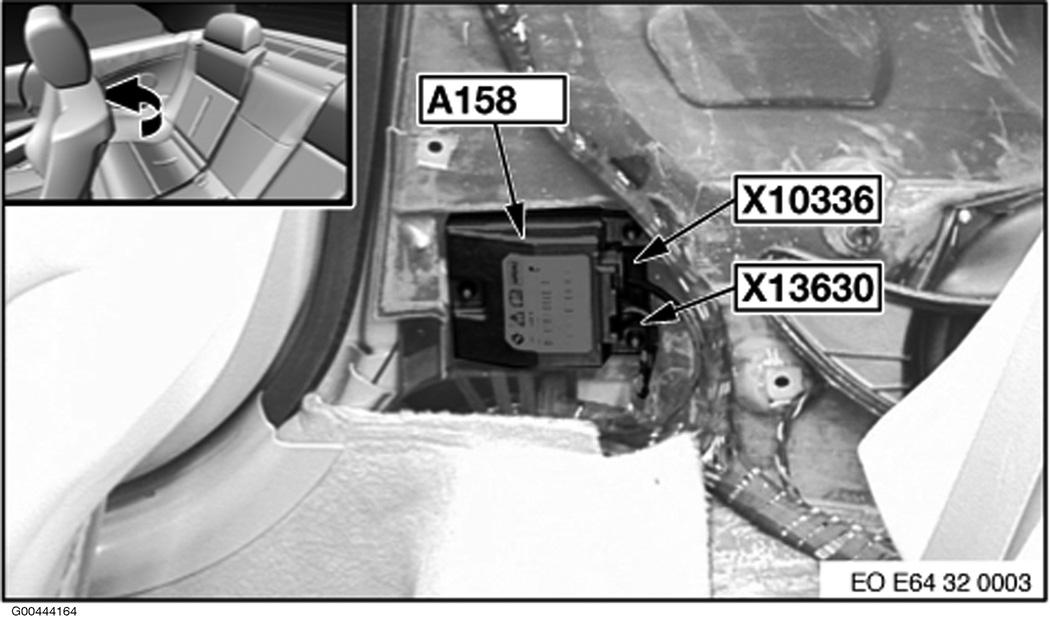

| Right "B" Pillar Satellite (Convertible) (A158) | Bottom of right "B" pillar. See Figure. |
| Right "B" Pillar Satellite (Coupe) (A158) | Bottom of right "B" pillar. See Figure. |

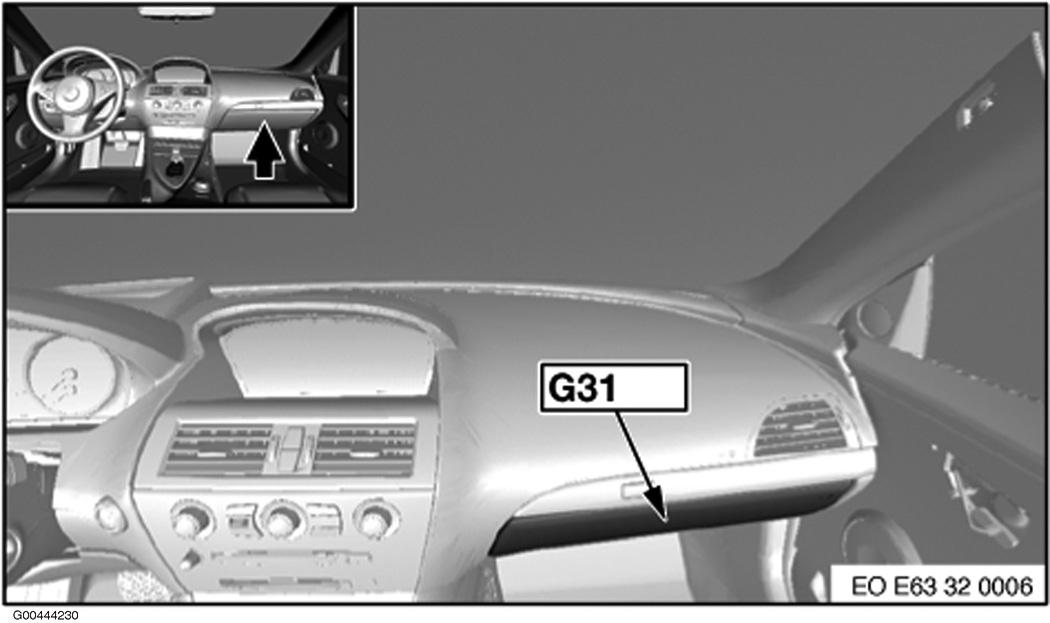

| Right Front Knee Airbag Inflator Assembly (G31) | Right kick panel. See Figure. |

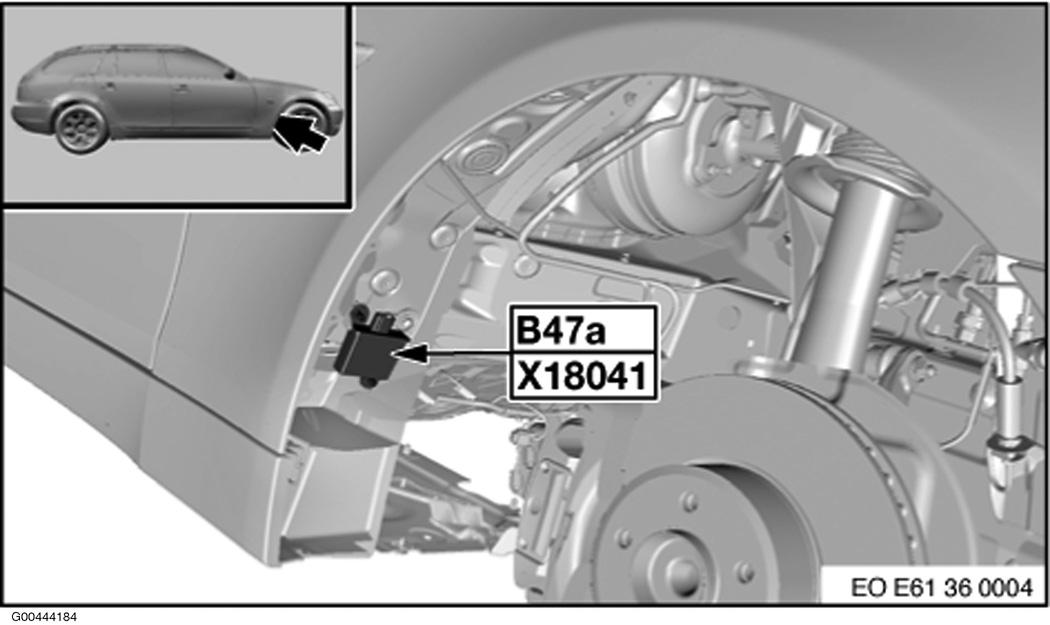

| Right Front RDC Transmitter (B47a) | Behind right front wheel. See Figure. |

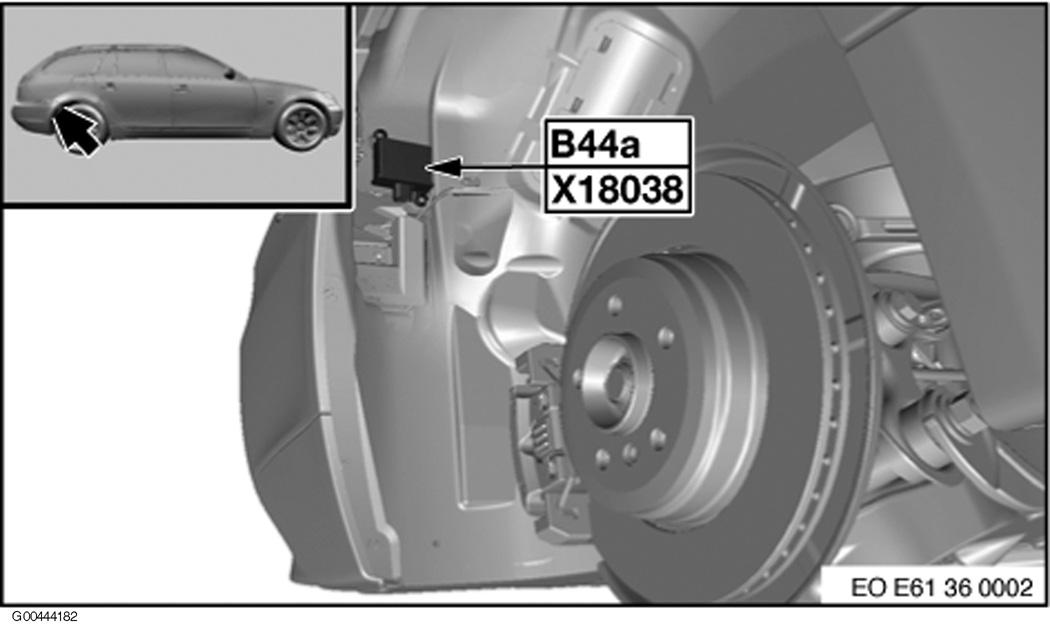

| Right Rear RDC Transmitter (B44a) | Behind right rear wheel. See Figure. |
| Right Side TV Amplifier (A453a) | Middle of right "C" pillar. See Figure. |
| Safety Battery Terminal (Generator) (G19a) | In luggage compartment. See Figure. |

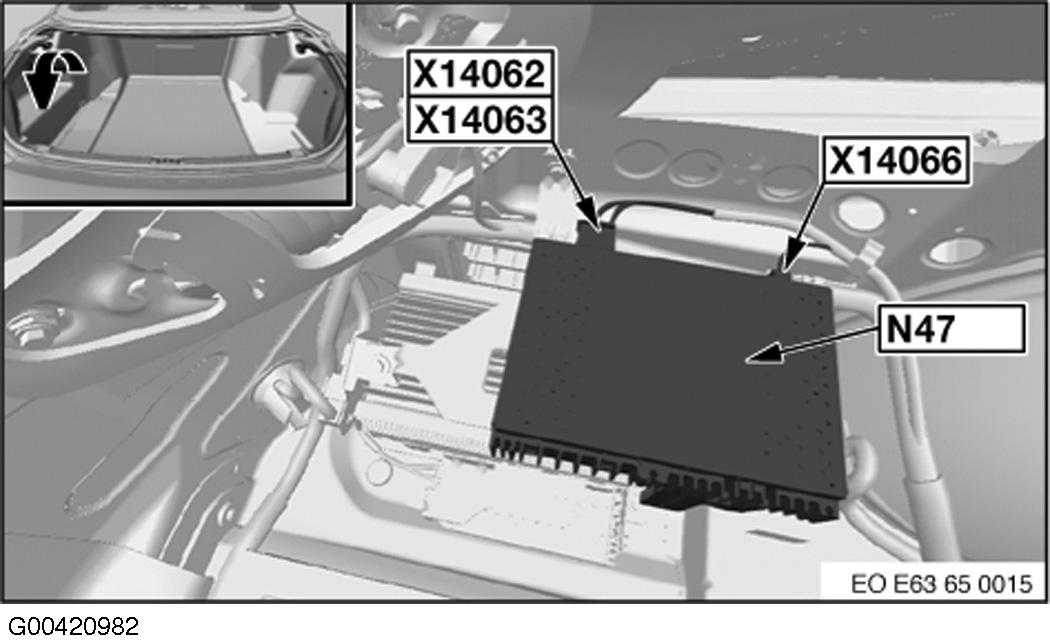

| Satellite Receiver (N47) | Left side of luggage compartment. See Figure. |
| SDARS Antenna (Convertible) (I01106) | In luggage compartment lid. See Figure. |
| SDARS Antenna (Coupe) (I01106) | Left side of rear compartment door. See Figure. |

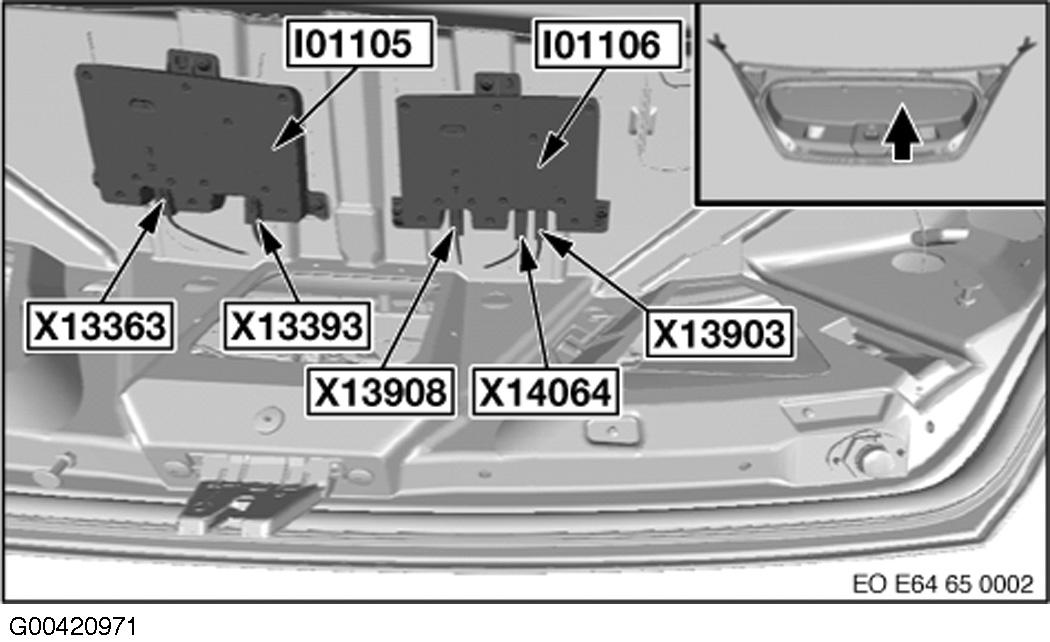

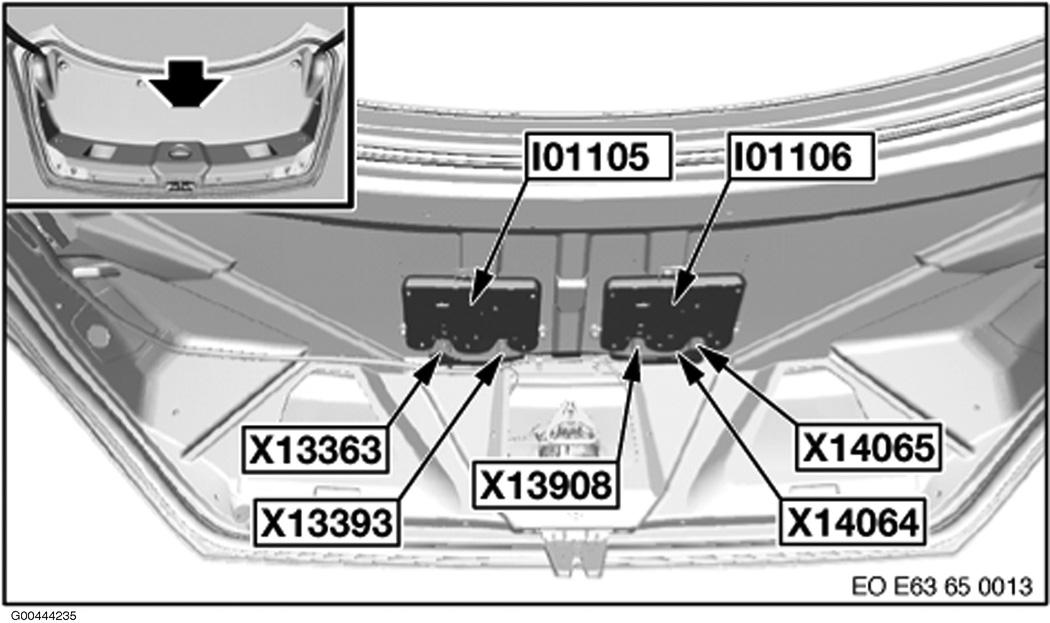

| Telephone & GPS Antenna (Convertible) (I01105) | In luggage compartment lid. See Figure. |
| Telephone & GPS Antenna (Coupe) (I01105) | Right side of rear compartment door. See Figure. |

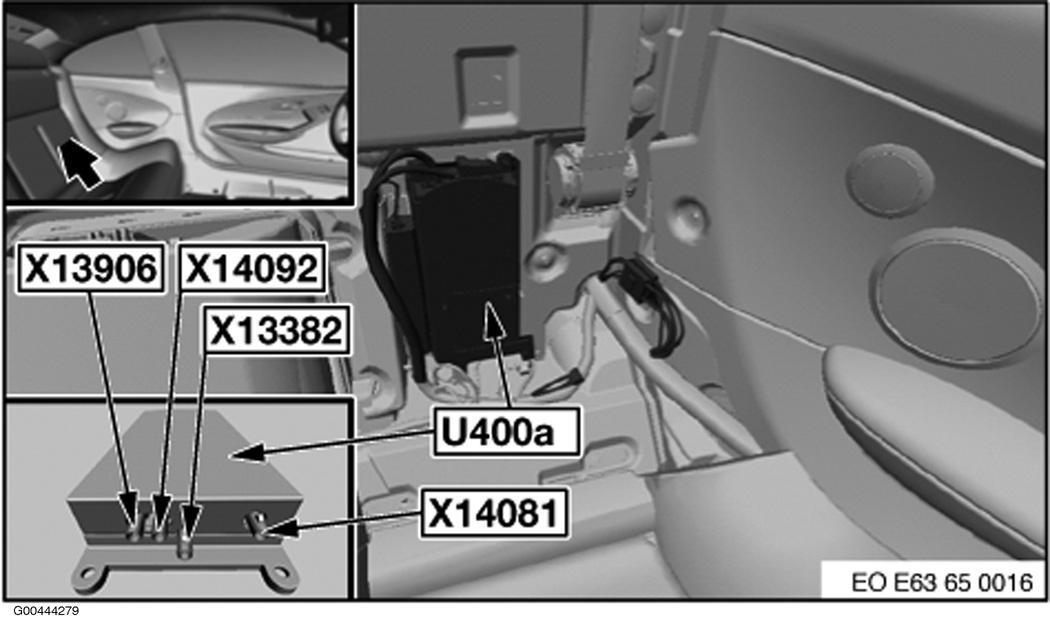

| Telephone Transceiver (U400a) | Behind left rear seat. See Figure. |

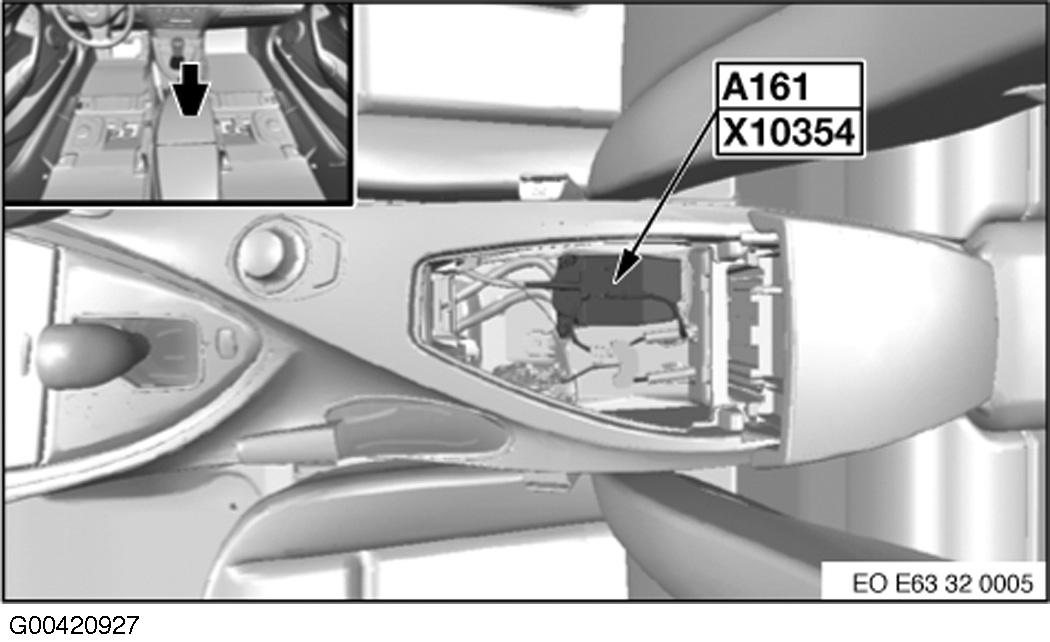

| Vehicle Center Satellite (A161) | Center console. See Figure. |
| Voice Control Microphone (Convertible) (B429a) | Behind right side of steering wheel. See Figure. |
| Voice Control Microphone (Coupe) (B429a) | In overhead console. See Figure. |

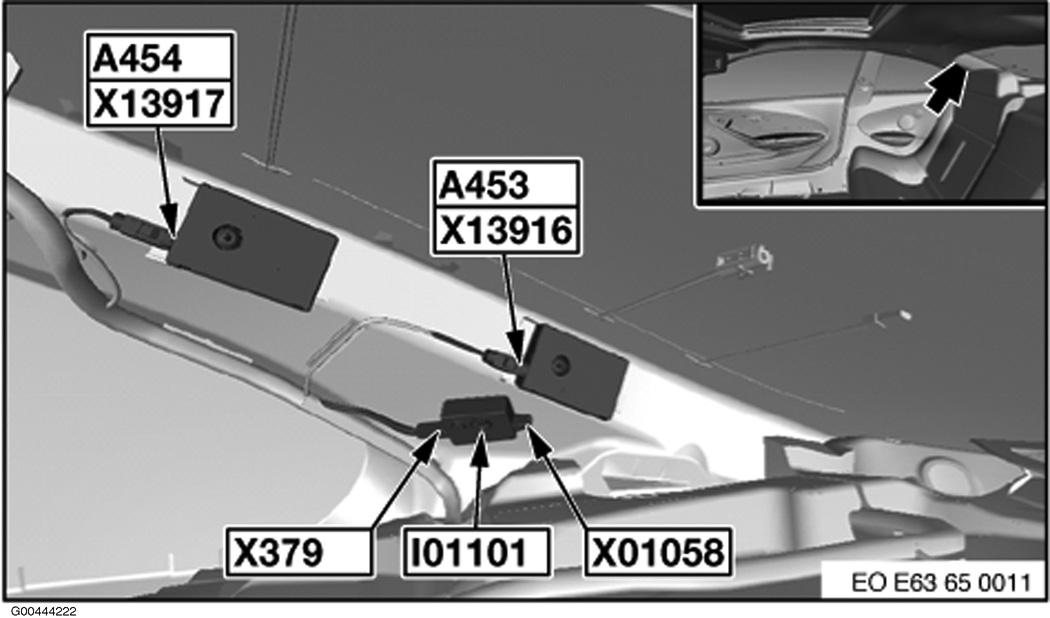

| Wave Trap 1 (I01101) | Bottom of right "C" pillar. See Figure. |
