Electrical Component Locator: Miscellaneous
MISCELLANEOUS LOCATION
| Component | Location |
|---|---|
| AF Interference Suppressor Filter (U410) | Left side of rear window panel. See Figure. |
| Amplifier (A18) | Left side of rear compartment. See Figure. |

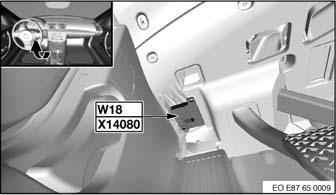

| Bluetooth Antenna (W18) | Under left side of dash. See Figure. |
| CD Changer (N22) | Left side of rear compartment. See Figure. |

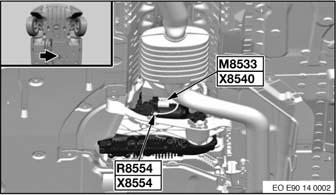

| Classification Resistor (R8554) | Under vehicle. See Figure. |

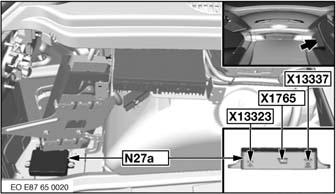

| Compensator (N27a) | Left side of rear compartment. See Figure. |

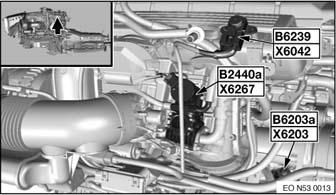

| Crankshaft Breather Heating 1 (E65390) | Left side of engine. See Figure. |

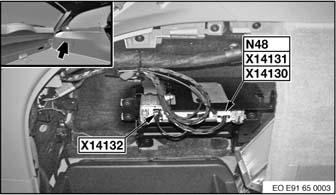

| Digital Tuner (N48) | Left side of rear compartment. See Figure. |

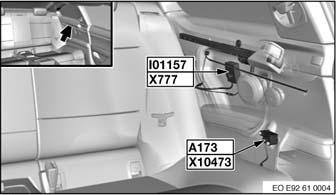

| Driver Seat Belt Positioner Controller (I01157) | Left rear side of interior panel. See Figure. |

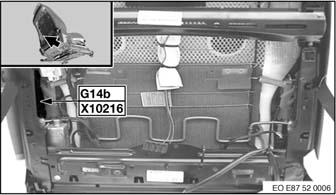

| Driver Side Airbag Inflator Assembly (G14b) | Left side of driver seat back. See Figure. |

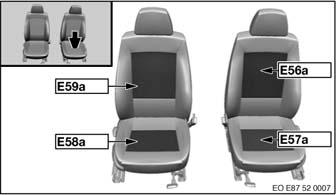

| Driver's Seat Backrest Heating (E56a) | In driver seat back. See Figure. |

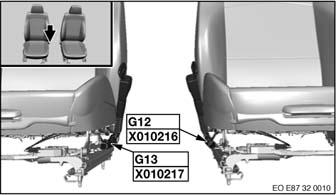

| Driver's Seat Belt Tensioner Generator (G12) | Part of seat belt buckle assembly. See Figure. |
| Driver's Seat Cushion Heating (E57a) | In driver seat cushion. See Figure. |

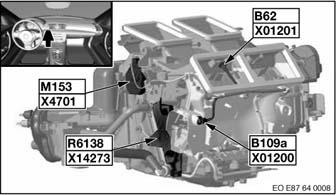

| Electric Auxiliary Heater (R6138) | Center of dash. See Figure. |
| Emergency Antenna (W19) | Left rear side of interior panel. See Figure. |

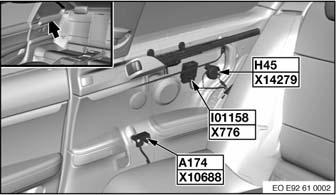

| Front Passenger Seat Belt Positioner Controller (I01158) | Right rear side of interior panel. See Figure. |

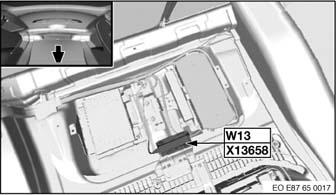

| Inner Antenna (W13a) | Center of rear compartment. See Figure. |

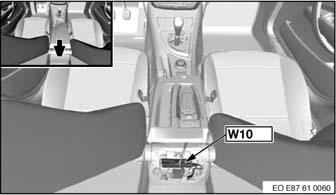

| Interior Antenna (W10) | Rear of center console. See Figure. |

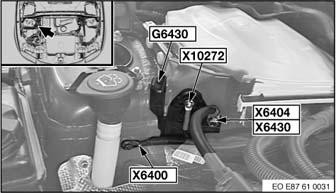

| Jump Start Terminal Point (G6430) | Right side of engine compartment. See Figure. |

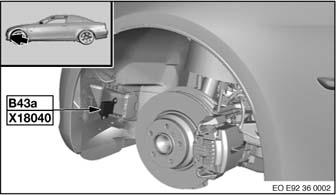

| Left Front RDC Transmitter (B43a) | Front of left front wheel. See Figure. |

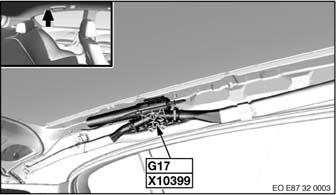

| Left Head Airbag Inflator Assembly (G17) | Left headliner. See Figure. |
| Left Horn (H2a) | Left side of front bumper. See Figure. |

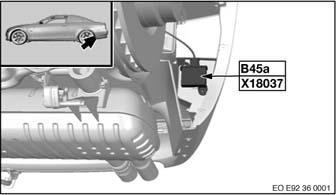

| Left Rear RDC Transmitter (B45a) | Behind left rear wheel. See Figure. |

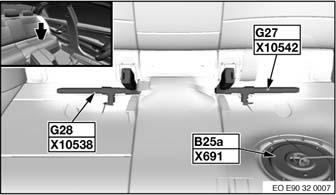

| Left Rear Seat Belt Tensioner (G27) | Under left rear seat. See Figure. |

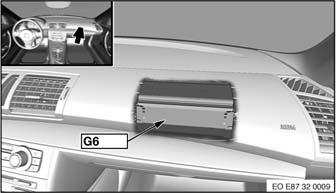

| Passenger's Airbag Inflator Assemblies (G6) | Top right side of dash. See Figure. |
| Passenger Seat Belt Contact Switch | Part of seat belt buckle assembly. See Figure. |

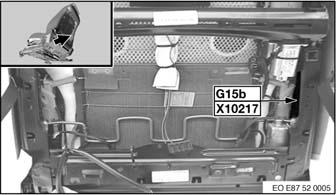

| Passenger Side Airbag Inflator Assembly (G15b) | Right side of passenger seat back. See Figure. |
| Passenger's Seat Backrest Heating (E59a) | In passenger seat back. See Figure. |
| Passenger's Seat Belt Tensioner Generator (G13) | Part of seat belt buckle assembly. See Figure. |
| Passenger's Seat Cushion Heating (E59a) | In passenger seat cushion. See Figure. |

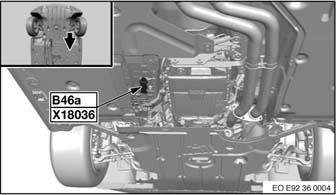

| RDC Antenna (B46a) | Under vehicle. See Figure. |

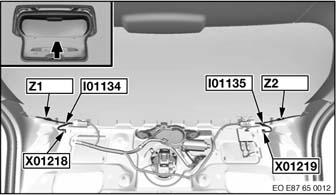

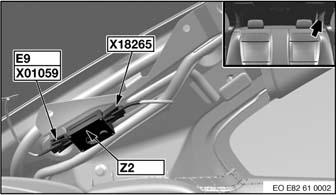

| Rear Window Defroster (Ground) Lockout Circuit (Z2) | Left side of rear window panel. See Figure. |
| Rear Window Defroster (Positive) Lockout Circuit (Z1) | Right side of rear window panel. See Figure. |

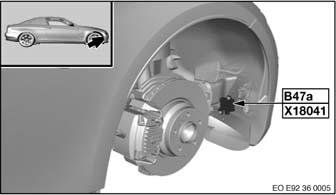

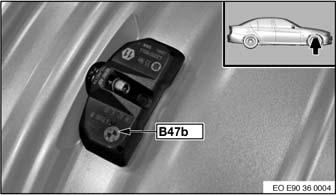

| Right Front RDC Transmitter (B47a) (Coupe) | Front of right front wheel. See Figure. |
| Right Front RDC Transmitter (B47a) (Sedan) | Front of right front wheel. See Figure. |

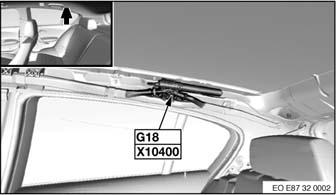

| Right Head Airbag Inflator Assembly (G18) | Right headliner. See Figure. |

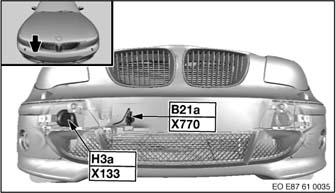

| Right Horn (H3a) | Right side of front bumper. See Figure. |

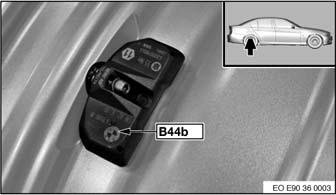

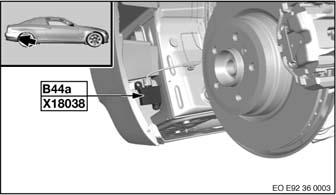

| Right Rear RDC Transmitter (B44a) (Coupe) | Behind right rear wheel. See Figure. |
| Right Rear RDC Transmitter (B44a) (Sedan) | Behind right rear wheel. See Figure. |
| Right Rear Seat Belt Tensioner (G28) | Under right rear seat. See Figure. |
| Satellite Receiver (N47) | Left side of rear compartment. See Figure. |

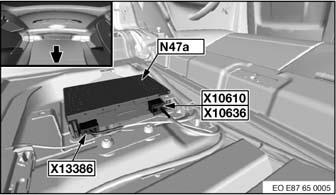

| Satellite Receiver (N47a) | Left side of rear compartment. See Figure. |

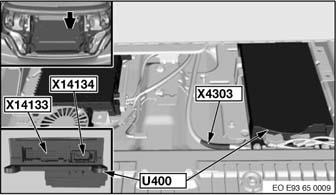

| Telephone Transceiver (U400a) | Center of rear compartment. See Figure. |
