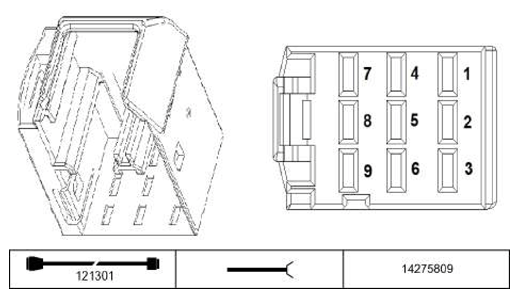

Transmission Control Module 1 X70001 Connector End View
Pin Assignments At Plug Connector X70001
| Pin | Type | Description /Signal type | Connection /Measuring notes |
|---|---|---|---|
| 1 | A | Terminal 15 | Fuse F30 |
| 2 | -- | Not used | |
| 3 | -- | Not used | |
| 4 | M | Ground | Ground connector |
| 5 | M | Ground | Ground connector |
| 6 | M | Ground | Ground connector |
| 7 | E | Terminal 30 | B+ potential distributor |
| 8 | E | Voltage supply | Fuse carrier, engine electronics |
| 9 | E | Voltage supply | Fuse carrier, engine electronics |
