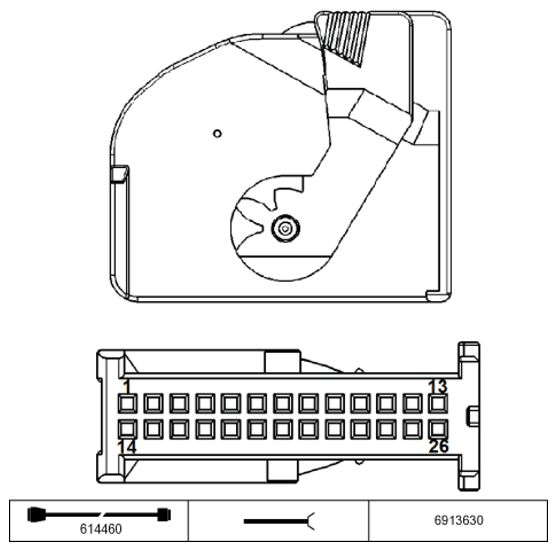

General Module Control Module X254 Connector End View
Pin Assignments At Plug Connector X254
| Pin | Type | Description /Signal type | Connection /Measuring notes |
|---|---|---|---|
| 1 | Not occupied | ||
| 2 | Not occupied | ||
| 3 | Not occupied | ||
| 4 | Not occupied | ||
| 5 | A | Signal, status of antitheft alarm system | Siren and tilt alarm sensor |
| 6 | E | Signal, tilt alarm sensor | Siren and tilt alarm sensor |
| 7 | E | Signal, front lid contact | Hood contact switch |
| 8 | A | Control signal, DWA siren alarm | Siren and tilt alarm sensor |
| 9 | Not occupied | ||
| 10 | E | Motor signal, unlock trunk lid | Switch, trunk lid/tailgate lock |
| 11 | A | Signal, washer nozzle heating | Heated washer nozzle, left |
| 12 | Not occupied | ||
| 13 | Not occupied | ||
| 14 | Not occupied | ||
| 15 | Not occupied | ||
| 16 | Not occupied | ||
| 17 | Not occupied | ||
| 18 | Not occupied | ||
| 19 | Not occupied | ||
| 20 | Not occupied | ||
| 21 | Not occupied | ||
| 22 | A | Signal, electrical load cut-out 2 | Connector, electrical load cut-out 2 |
| 23 | A | Signal, DWA LED | Electrochromic interior rear view mirror |
| 24 | E | Signal, interior protection | Interior movement detector |
| 25 | A | Signal, washer nozzle heating | Heated washer nozzle, right |
| 26 | Not occupied |
