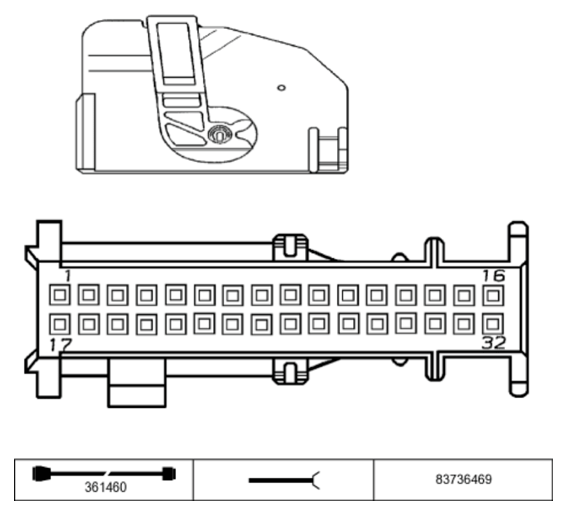

Power Module X1856 Connector End View
Pin Assignments X1856
| Pin | Type | Description /Signal type | Connection /Measuring notes |
|---|---|---|---|
| 1 | A | Signal, load cutout | Interior trunk lid button, automatic trunk lid |
| 2 | A | Supply, terminal 15 | Cigar lighter relay Australia |
| 3 | Not occupied | ||
| 4 | A | Supply, terminal 15 | Electrochromic interior rear view mirror |
| 5 | A | Supply, terminal 15 | Park distance control module (PDC) |
| 6 | Not occupied | ||
| 7 | A | Supply, terminal 30 | Control module, antitheft alarm system with interior sensor |
| 8 | A | Supply, terminal 30 | Emergency current siren with tilt alarm sensor |
| 9 | A | Supply, terminal 30 | Electrochromic interior rear view mirror |
| 10 | A | Supply, terminal 30 | Car access control module |
| 11 | Not occupied | ||
| 12 | Not occupied | ||
| 13 | Not occupied | ||
| 14 | E | Signal, battery switch | Battery switch |
| 15 | E | Signal, battery switch | Battery switch |
| 16 | A/E | Signal, CAN-bus | CAN-bus connector |
| 17 | A | Signal, load cutout | Connector, load cutout |
| 18 | A | Signal, terminal R | Relay, luggage compartment fan Connector X1065 without rear compartment entertainment |
| 19 | A | Supply, low beam/rain sensor | Low beam/rain sensor |
| 20 | A | Supply, interior lights | Connector, interior lights |
| 21 | A | Supply, interior lights | Connector, interior lights |
| 22 | A | Signal, load cutout | Interior light, rear |
| 23 | A | Signal, load cutout | Interior light, front |
| 24 | M | Ground | Ground point |
| 25 | Not occupied | ||
| 26 | Not occupied | ||
| 27 | Not occupied | ||
| 28 | E | Signal, interior light switch | Interior light, front |
| 29 | Not occupied | ||
| 30 | E | Wake-up signal, terminal 15 | Car access control module |
| 31 | Not occupied | ||
| 32 | A/E | Signal, CAN-bus | CAN-bus connector |
